48
I Работа с устройством цифровой индикации ND 287
I.5
Ря
д
из
мерений
и
статистиче
ск
ое
управ
л
ение
проце
ссо
м
U
Нажмите Softkey GRAPH, чтобы отобразить измеренные
значения на графике, где будет отмечена нижняя граница
допуска LT, верхняя граница допуска UT, заданное значение
(середина допуска) NV и среднее значение . На графике
показаны последние 30 значений измерений. С помощью
Softkey
⇐
и
⇒
вы можете открывать предыдущие или
последующие 25 значений.
U
Нажмите клавишу Softkey HISTOGRAMM, чтобы представить
измеренные значения в виде гистограммы. Для нее все
измеренные значения будут разбиты на десять классов.
Дополнительно будут обозначены границы допуска LT и UT,
заданное значение (середина допуска) NV и среднее значение
. Как только после запуска статистического управления
процессом накапливается достаточное количество данных
(минимум половина из количества выборочных проб и значений
в выборочной пробе), ND 287 рисует также плотность
вероятности на гистограмме. Справа возле гистограммы
ND 287 рассчитывает индексы возможностей процесса cp и
cpk. По этим значениям вы можете оценить, насколько
надежным является процесс в пределах заданной
спецификации.
U
Нажмите клавишу Softkey CONTROL CHART ,
чтобы
отобразить протокол среднего значения
(
-протокол). В нем
занесено среднее значение каждой выборочной пробы, на
экране видно максимум 30 последних значений. С помощью
Softkey
⇐
и
⇒
вы можете открывать предыдущие или
последующие 25 значений. Кроме того, в протоколе обозначена
нижняя контрольная граница среднего значения LCL , верхняя
контрольная граница среднего значения UCL , а также
среднее значение всех измеренных значений
.
Для
анализа этого протокола является важным не только выход за
пределы контрольных границ, но и положение отдельных
средних значений. Также интересно, например, виден ли тренд
или выброс. Более подробную информацию об этом вы можете
прочесть в специальной литературе или в DIN ISO 21747.

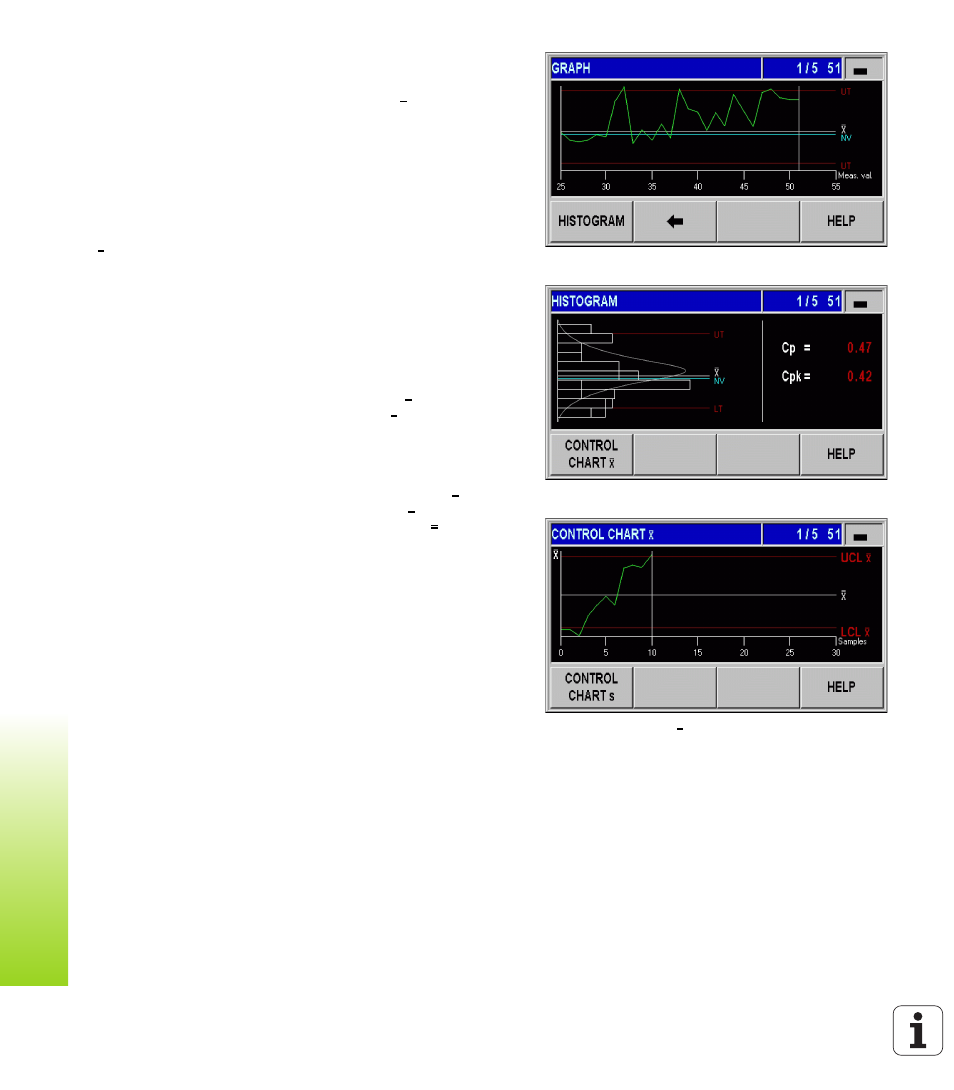

рис. I.48 График значений
рис. I.49 Гистограмма
рис. I.50 Протокол x
x
x
x
x
x
x
x
