Tolerances (допуски)
В форме ввода TOLERANCES задаются границы допуска для
статистического управления процессом:
U
В подменю SPC SETUP выберите пункт меню TOLERANCES,
после нажатия кнопки ENTER откроется форма ввода
U
В поля LOWER TOLERANCE LIMIT, THE NOMINAL VALUE и THE
UPPER TOLERANCE LIMIT с помощью клавиатуры введите
значения нижней границы допуска, заданного значения и
верхней границы допуска. Значения для нижней и верхней
границ допуска соответствуют значениям нижней и верхней
границ сортировки, т. е. ND активирует при пересечении нижней
или верхней границы пин 17 или пин 18 Sub-D-разъема X41
(смотри „Сортировка” на странице 56).
U
Нажмите клавишу Softkey RED, GREEN/[DISPL.BLUE], чтобы
выбрать, должен ли цвет отображаемого значения изменяться
в соответствии с цветом символа сортировки. Стандартно
задан синий (смотри „Сортировка” на странице 56).
При изменении введенных значений на экране
появляется предупреждение. Чтобы принять
изменения, ND должен удалить сохраненные
кадры данных в FIFO-памяти. Подтвердите ввод
кнопкой ENTER или отмените операцию с помощью
кнопки C.

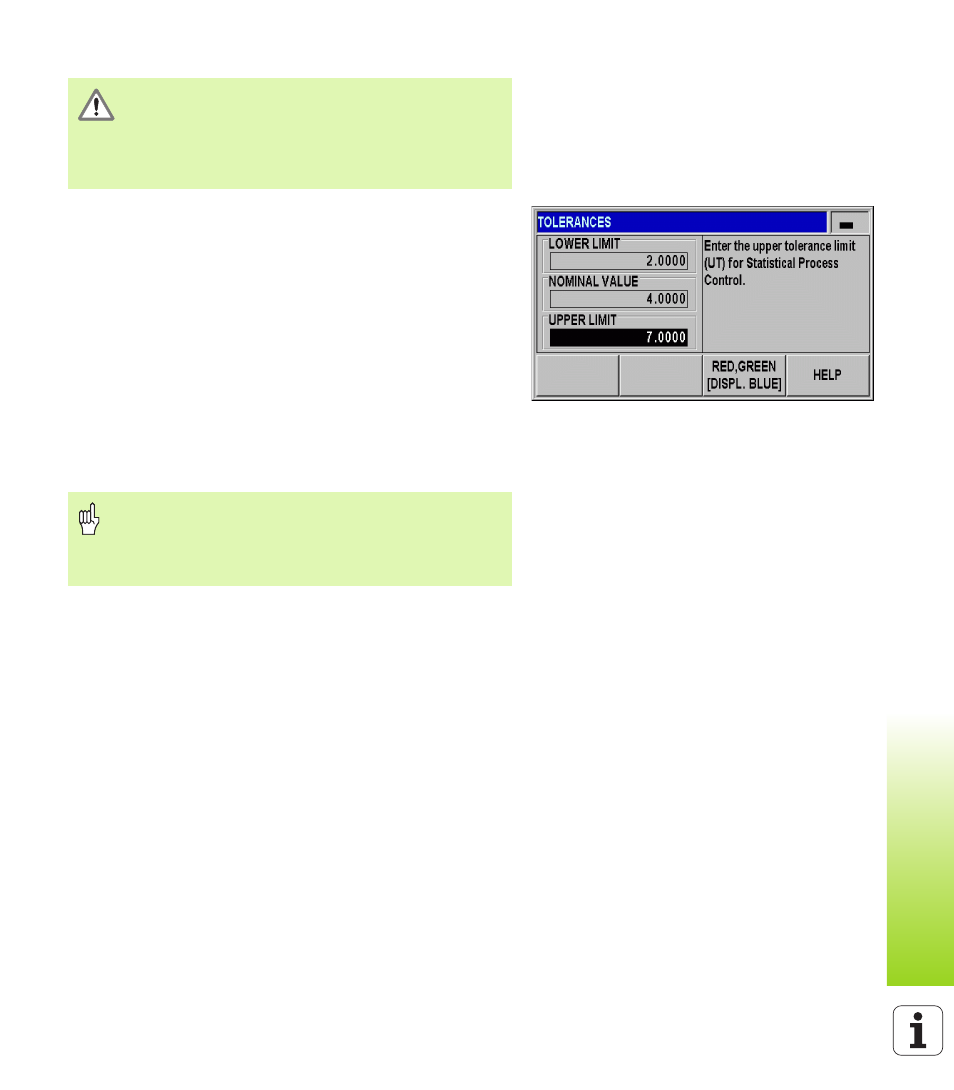

рис. I.55 Допуски
Обратите внимание на то, что значение параметра для
НИЖНЕЙ ГРАНИЦЫ должно быть меньше
ЗАДАННОГО ЗНАЧЕНИЯ и ВЕРХНЕЙ ГРАНИЦЫ, а
значение параметра для ВЕРХНЕЙ ГРАНИЦЫ должно
быть больше ЗАДАННОГО ЗНАЧЕНИЯ.
