Statistical distribution (распределение вероятностей)
В форме ввода STATISTICAL DISTRIBUTION вы задаете, как
ND 287 будет рассчитывать и представлять плотности
вероятности на гистограмме:
U
В подменю SPC SETUP выберите пункт меню STATISTICAL
DISTRIBUTION, после нажатия кнопки ENTER откроется форма
ввода
U
Выберите тип распределения вероятностей с помощью Softkey
DISTRIBUTION. Примером процесса, ограниченного слева
могут быть, например, допуски формы и расположения,
которые имеют естественную нижнюю границу, и таким образом
не могут быть меньше ноля. Следующие настройки находятся в
вашем распоряжении:
SYMMETRIC (симметричный)
LIMITED TO LEFT (ограниченный слева)
LIMITED TO RIGHT (ограниченный справа)
Record values (запись значений)
В форме ввода RECORD VALUES задается, по какому триггеру
ND 287 должен запускать запись значений для статистического
управления процессом:
U
В подменю SPC SETUP выберите пункт меню RECORD
VALUES, после нажатия кнопки ENTER откроется форма ввода
U
С помощью Softkey RECORD в поле RECORD выберите одну из
следующих настроек:
External signal at connection X41 (pin 22 or 23) (Внешний сигнал
на разъеме X41 (пин 22 или 23))
ENTER key (кнопка ENTER)

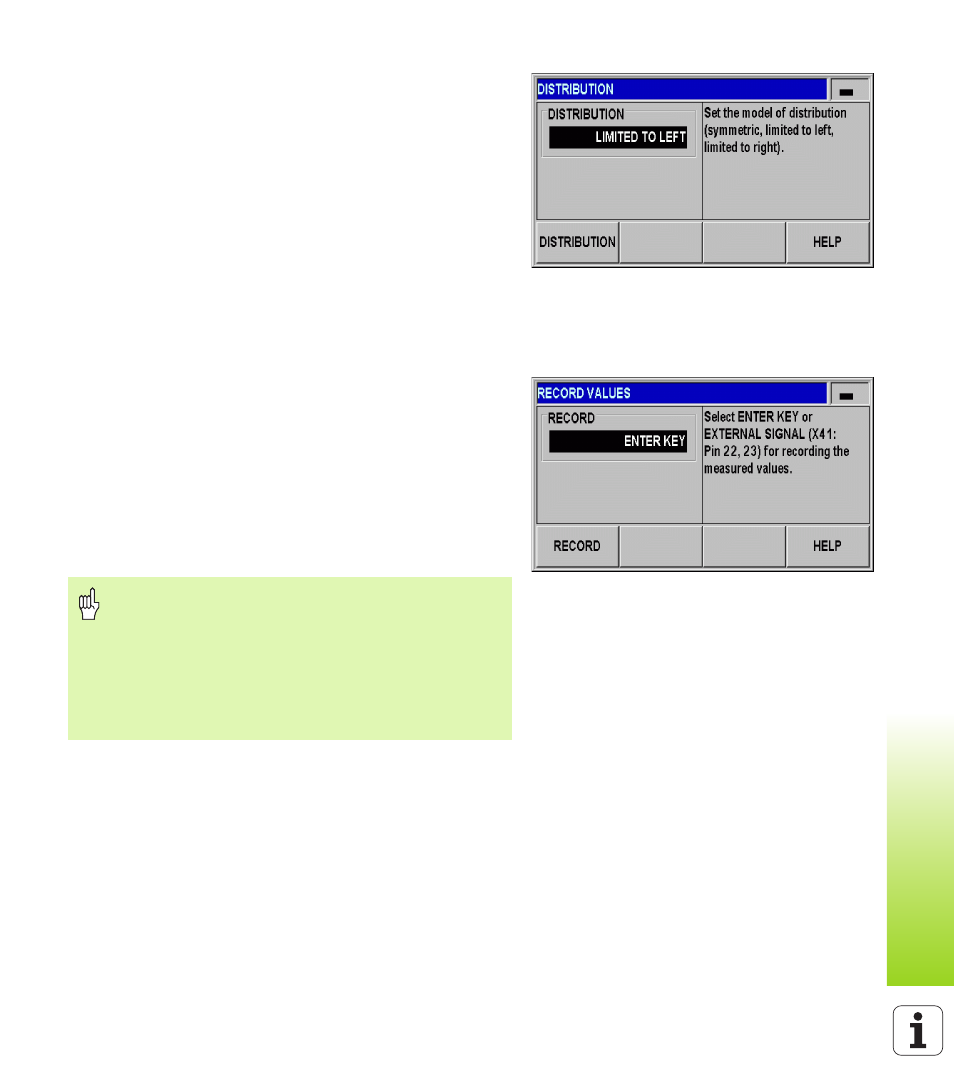

рис. I.58 Распределение вероятностей (Statistical
distribution)
рис. I.59 Запись значений
Screen
ND сохраняет записанные во время статистического
управления процессом данные в память, устойчивой
к отключению питания. После включения и
возобновления SPC вы можете дальше
использовать данные, сохраненные в прошлый раз.
Вы также можете удалить все сохраненные значения
измерений. Используйте для этого команду меню
DELETE STATISTIC (смотри „Удаление статистики
SPC” на странице 54).
