I Работа с устройством цифровой индикации ND 287
I.2
Основы
по
зициониров
ания
Абсолютные координаты заготовки
Каждая точка на заготовке однозначно определяется с помощью
ее абсолютных координат (смотри рис. I.5).
Пример: абсолютные координаты позиции
1
: Z = 20 мм
Если на чертеже обозначены абсолютные координаты, то при
сверлении и фрезеровании инструмент необходимо переместить
в точку с указанными выше координатами.
Инкрементальные координаты заготовки
Координаты точки могут также отсчитываться от предыдущей
заданной позиции. Относительная точка привязки
устанавливается в этом случае в предыдущей заданной позиции,
а речь идет о инкрементальных координатах (Inkrement =
приращение) или о инкрементальных (составных) размерах, так
как координата складывается из различных размеров.
Инкрементальные координаты обозначаются буквой I .
Пример: инкрементальные координаты позиции
3
относительно
позиции
2
(смотри рис. I.6).
Абсолютные координаты позиции
2
: Z = 10 мм
Инкрементальные координаты позиции
3
: IZ = 10 мм
Если на чертеже обозначены инкрементальные координаты, то
инструмент или измерительный щуп необходимо переместить
дальше на значение координаты.

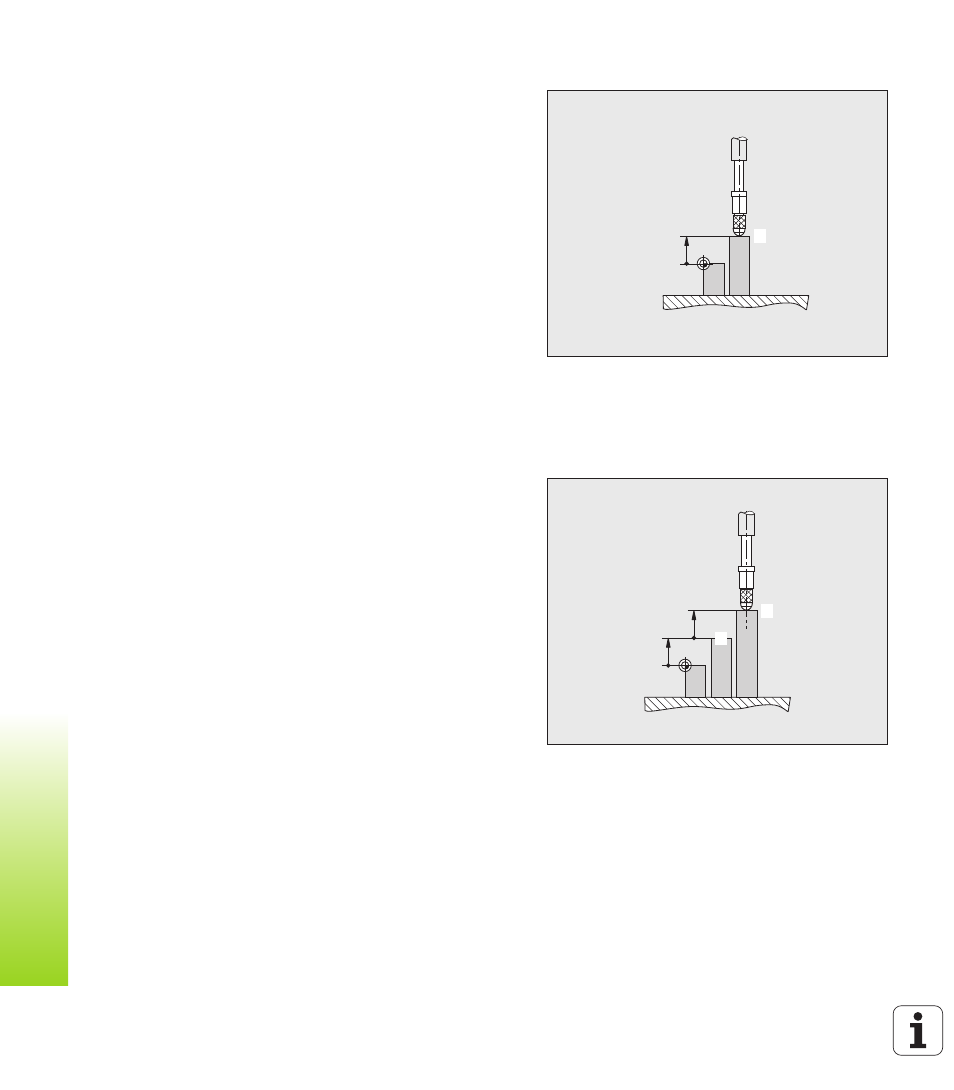

рис. I.5 Позиция
1
, например, „Абсолютная
позиция заготовки“
0
20
1
рис. I.6 Позиция
3
, например, „Инкрементальная
позиция заготовки“
0
10
10
2
3
