Страница 42: Ii ввод в эксплуатацию, технические параметры
42
I Работа с устройством цифровой индикации ND 287
I.5
Ря
д
из
мерений
и
статистиче
ск
ое
управ
л
ение
проце
ссо
м
Вызов меню MEAS. SERIES
Все важные настройки ряда измерений, а также возможности
анализа ранее записанных значений вы найдете в меню SERIES
OF MEASUREMENTS:
U
Меню SERIES OF MEASUREMENTS вызывается с помощью
Softkey MEAS. SERIES [SPC], расположенной на первом уровне
панели Softkey в стандартном окне.
U
С помощью команд меню MEAS. SERIES ANALYSIS, MEAS.
SERIES SETUP и MEAS. SERIES DISPLAY вы можете сделать
дальнейшие настройки.
Далее вы найдете подробные объяснения этих команд меню.
Meas. series analysis (анализ ряда измерений)
ND 287 предлагает следующие возможности для анализа
сохраненного ранее ряда измерений:
U
Вызовите меню SERIES OF MEASUREMENTS
U
Выберите команду меню MEAS. SERIES ANALYSIS. Вы увидите
обзор статистических данных ряда измерений: количество
измеренных значений, максимальное и минимальное значение,
разницу (MAX-MIN, в статистике это значение называется также
размах или диапазон), среднее значение и
среднеквадратическое отклонение
U
Если вы сохранили значения для обеих осей, то с помощью
Softkey X1 [X2] вы можете переключаться между анализом
данных этих осей
U
С помощью Softkey EXPORT можно передать записанные
данные в ПК
U
Нажмите Softkey GRAPH, чтобы представить все измеренные
значения ряда измерений графически с отмеченным
минимумом, максимумом и средним значением. Если вы
одновременно активировали режим сортировки, то ND 287
также отметит на графике и границы сортировки.
U
Нажмите Softkey MEASURED VALUES, чтобы открыть таблицу
со всеми записанными значениями измерений. Измеренные
значение отображаются построчно или постранично, по 24
значения
U
С помощью кнопки со стрелкой ВНИЗ или ВВЕРХ вы можете
просмотреть всю таблицу измеренных значений
U
Нажмите Softkey STATISTICAL DATA, чтобы вернуться к
обзору статистических данных.

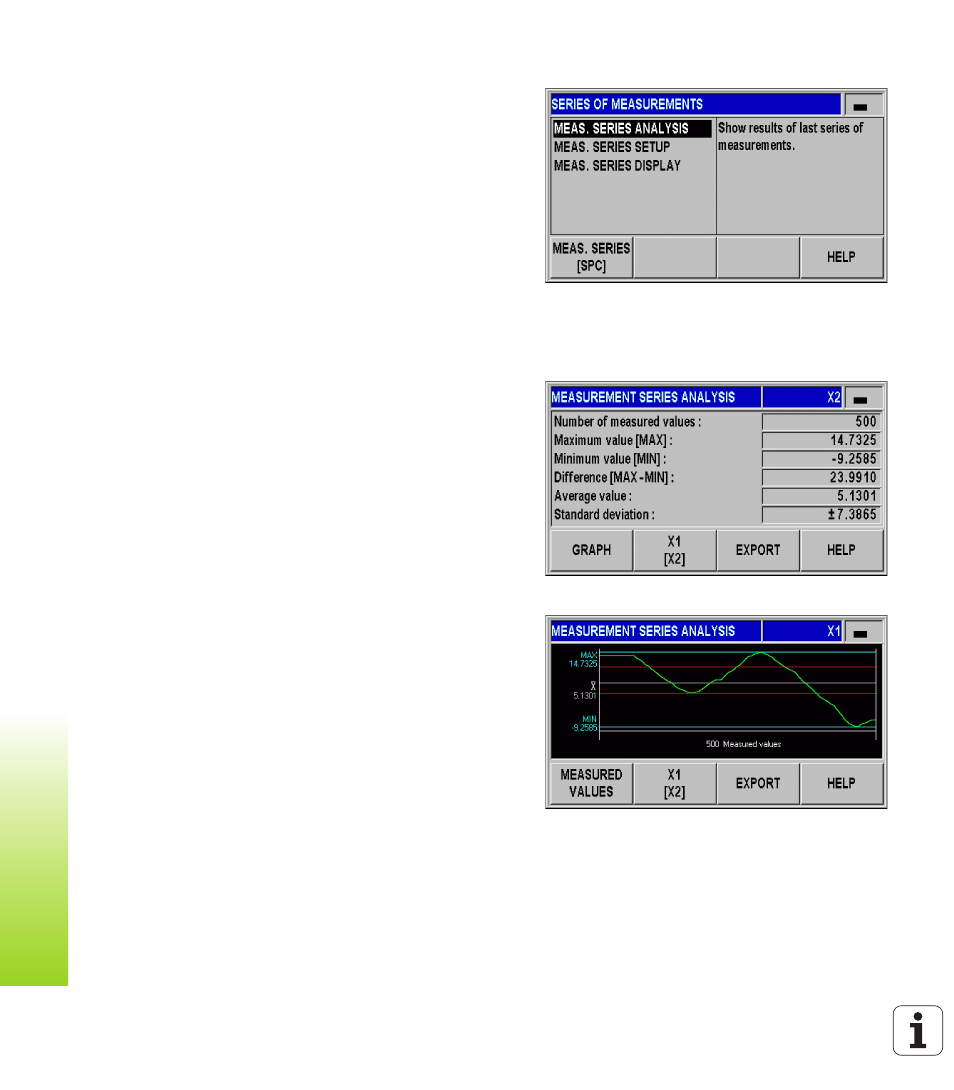

рис. I.35 Меню SERIES OF MEASUREMENTS
рис. I.36 Статистические данные ряда измерений
рис. I.37 Диаграмма
