Вызов меню SPC
Все важные настройки статистического управления процессом
(SPC), а также возможности анализа текущего или законченного
SPC вы найдете в меню SPC:
U
Меню SPC вызывается с помощью Softkey SPC [MEAS. SERIES],
расположенной на первом уровне панели Softkey в стандартном
U
С помощью команд меню SPC ANALYSIS, SPC SETUP и
DELETE STATISTIC вы можете сделать дальнейшие настройки.
Далее вы найдете подробные объяснения этих команд меню.
ND 287 предлагает следующие возможности для анализа
сохраненных во время статистического управления значений
измерения:
U
Вызовите меню SPC
U
Выберите команду меню SPC ANALYSIS. Вы увидите обзор
статистических данных SPC: количество измеренных
значений, максимальное и минимальное значение, разницу
(MAX-MIN), среднее значение и среднеквадратического
отклонения. Эти данные получаются из измеренных значений в
FIFO-памяти. Справа вверху на экране вы увидите счетчик
выборочных проб x/y z. Например, в нем может быть
показано 1/5 51. x - это номер измерения в пределах текущей
выборочной пробы, y - это количество измерений в выборочной
пробе, а z - это текущее количество сделанных измерений.
Даже сразу после включения ND 287 вы можете вызвать
анализ. Количество сохраненных значений зависит от того,
сколько выборочных проб вы задали для SPC (смотри „Samples
(выборочные пробы)” на странице 50).
U
С помощью Softkey EXPORT можно передать записанные
данные в ПК
U
Нажмите Softkey MEASURED VALUES, чтобы открыть таблицу
со всеми записанными значениями измерений. Измеренные
значение отображаются построчно или постранично, по 24
значения.
U
С помощью кнопки со стрелкой ВНИЗ или ВВЕРХ вы можете
просмотреть всю таблицу измеренных значений.
U
С помощью Softkey со стрелкой влево вы можете
переключаться между всеми типами диаграмм: график
значений, гистограмма, протокол , протокол s и протокол r. С
помощью кнопки C вы можете вернуться назад в меню SPC.

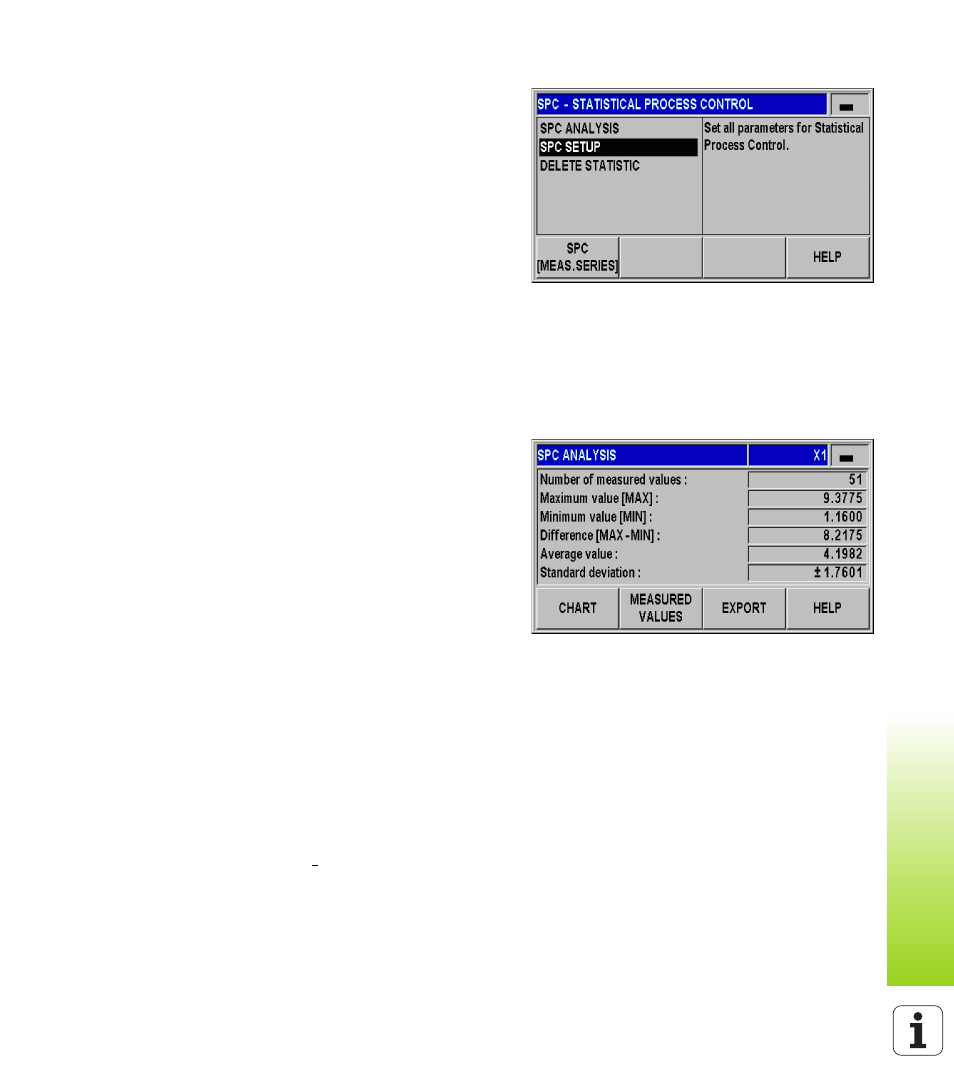

рис. I.46 Меню SPC
рис. I.47 Статистические данные SPC
