76
II Ввод в эксплуатацию, технические параметры
II.2
Настройки
систе
мы
Настройки УЦИ
В форме ввода COUNTER SETTINGS вы задаете параметры
использования УЦИ (смотри рис. II.23):
U
В меню INSTALLATION SETUP выберите COUNTER SETTINGS
U
В поле APPLICATION с помощью Softkey 1 AXIS/2 AXIS
задайте, какие входы ND вы хотите активировать:
В режиме 1 AXIS активен только вход X1
В режиме 2 AXIS активны входы X1 и X2. ND может
отображать значения измерений как по отдельности, так и в
виде значения сопряжения. Если в этом поле вы зададите
2 AXES, появится Softkey FUNCTION f(X1,X2). Нажмите ее,
чтобы ввести формулу для сопряжения осей (смотри
„Формула для сопряжения осей” на странице 77)
U
Клавиатуру можно включать и выключать в поле KEYBOARD с
помощью Softkey KEYPAD. Чтобы разблокировать клавиатуру
нажмите и удерживайте кнопку НАВИГАЦИИ минимум три
секунды. Введите пароль 246584 для разблокировки
клавиатуры и подтвердите кнопкой ENTER или отмените
операцию кнопкой C
U
Нажмите кнопку со стрелкой ВНИЗ для выбора следующего
параметра
U
С помощью Softkey SECOND DEC. POINT вы можете включить
или отключить второй разделительный знак 1/1000 мм
(дюймов)
U
С помощью Softkey POWER UP SCREEN вы можете настроить,
должен ли ND отображать экран запуска при включении
U
Нажмите кнопку со стрелкой ВНИЗ для выбора следующего
параметра
U
В поле DISPLAY UNIT вы видите тип вашего устройства
цифровой индикации
U
Поле SOFTWARE VERSION показывает версию
установленного программного обеспечения, а также его
идентификационный номер. Чтобы обновить программное
обеспечение смотри „Установка обновлений ПО (Firmware-
Update)” на странице 102
U
При нажатии Softkey FACTORY DEFAULTS все параметры
сбрасываются в их первоначальные значения. Подтвердите
кнопкой ENTER или отмените операцию с помощью кнопки C.

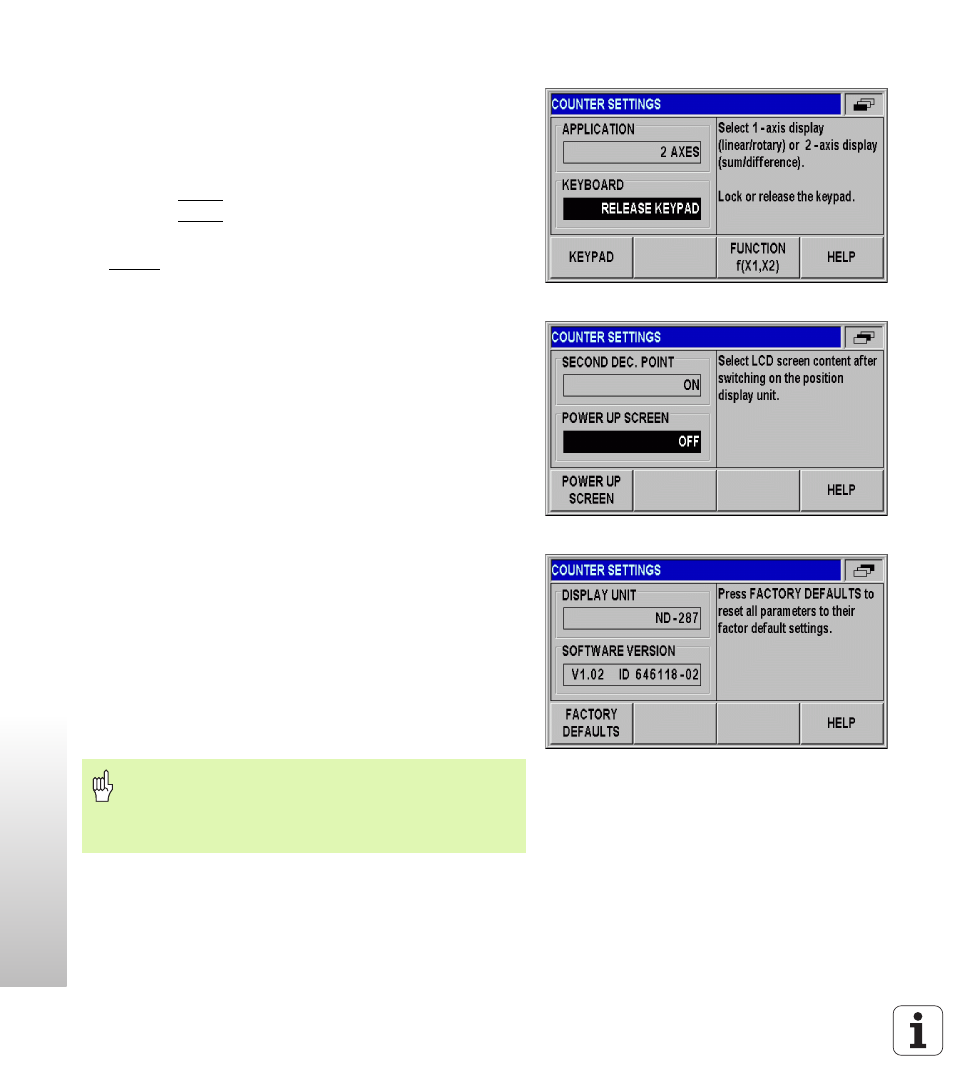

рис. II.23 Форма ввода COUNTER SETTINGS
рис. II.24 Форма ввода COUNTER SETTINGS
рис. II.25 Форма ввода COUNTER SETTINGS
При компенсации погрешности оси с помощью датчика
температуры, подключенного к входу X2, ND
компенсирует погрешности оси (смотри „Аналоговый
датчик с интерфейсом ±10 V, в основном датчик
температуры” на странице 74).
