92
II Ввод в эксплуатацию, технические параметры
II.3
Ре
л
ей
н
ы
е
вх
о
д
ы
и
вых
о
ды
II.3 Релейные входы и выходы
Релейные входы Sub-D-разъема X41

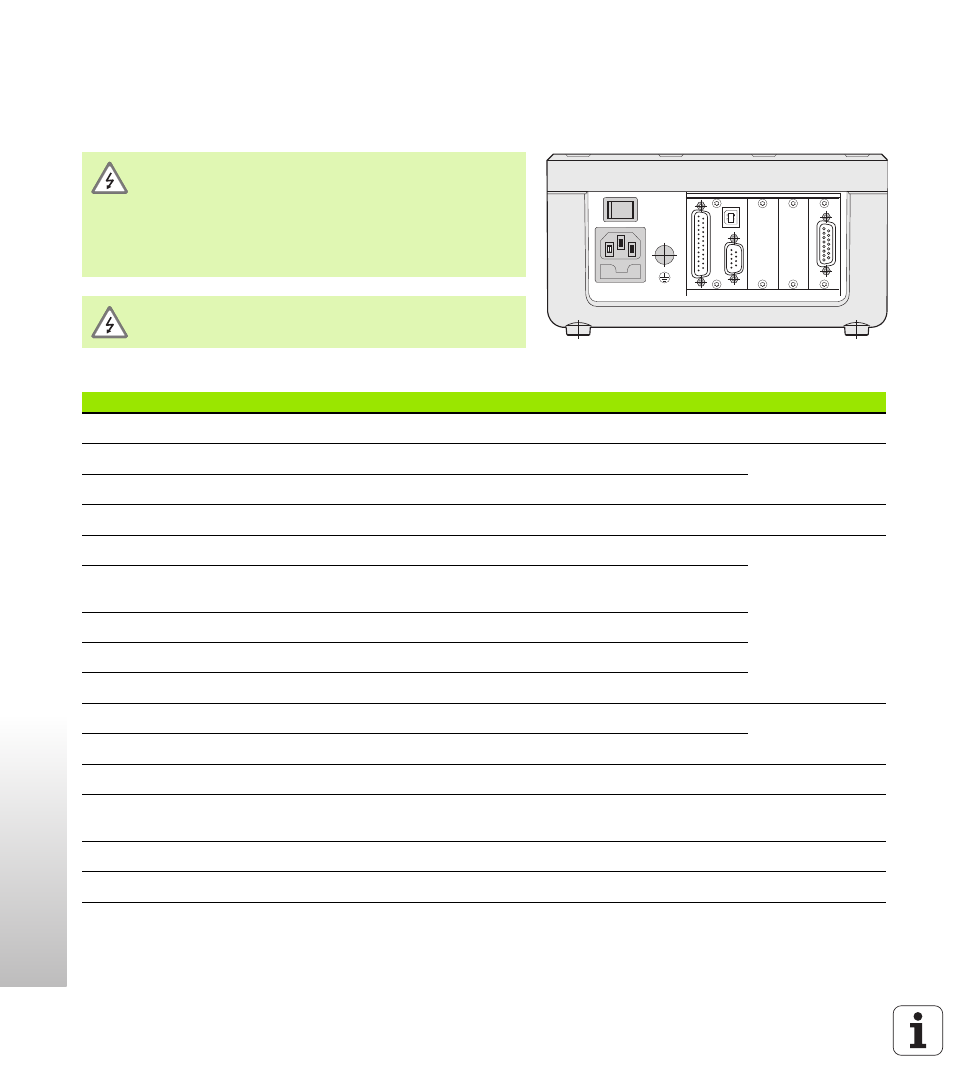

рис. II.55 Разъемы
X1
X2
X26
(X27)
X32/X31
X41
Опасность для компонентов УЦИ!
Питающее напряжение внешних электрических
сетей должно соответствовать требованиям
стандарта EN 50178 для низковольтных сетей!
Индуктивные нагрузки должны обязательно
шунтироваться защитным диодом!
Используйте только экранированные кабели!
Соединяйте экран с корпусом разъема.
Пин
Функция
Смотри стр.
1, 10
0 В
2
Обнуление, удаление сообщения об ошибке
Стр. 31
3
Присвоить значению оси/сопряжению осей значение точки привязки
4
Игнорировать сигналы референтной метки (X1)
Стр. 93
5
Запуск ряда измерений: индикация f(X1,X2)
Стр. 40
6
Отображаемое значение при ряде измерений выбирается удаленно/
Индикация X1
7
Отображать минимум ряда измерений/Индикация X2
8
Отображать максимум ряда измерений/Индикация X1+X2
9
Отображать разницу MAX-MIN ряда измерений/Индикация X1-X2
22
Импульс: передача измеренного значения
Стр. 93 и
Стр. 43
23
Контакт: передача измеренного значения
24
Игнорировать сигналы референтной метки (X2, опционально)
Стр. 93
25
Отключить или активировать REF-режим (текущее REF-состояние будет
изменено)
Стр. 22
12, 13
Не занимать
11, 20, 21
Свободен
