89

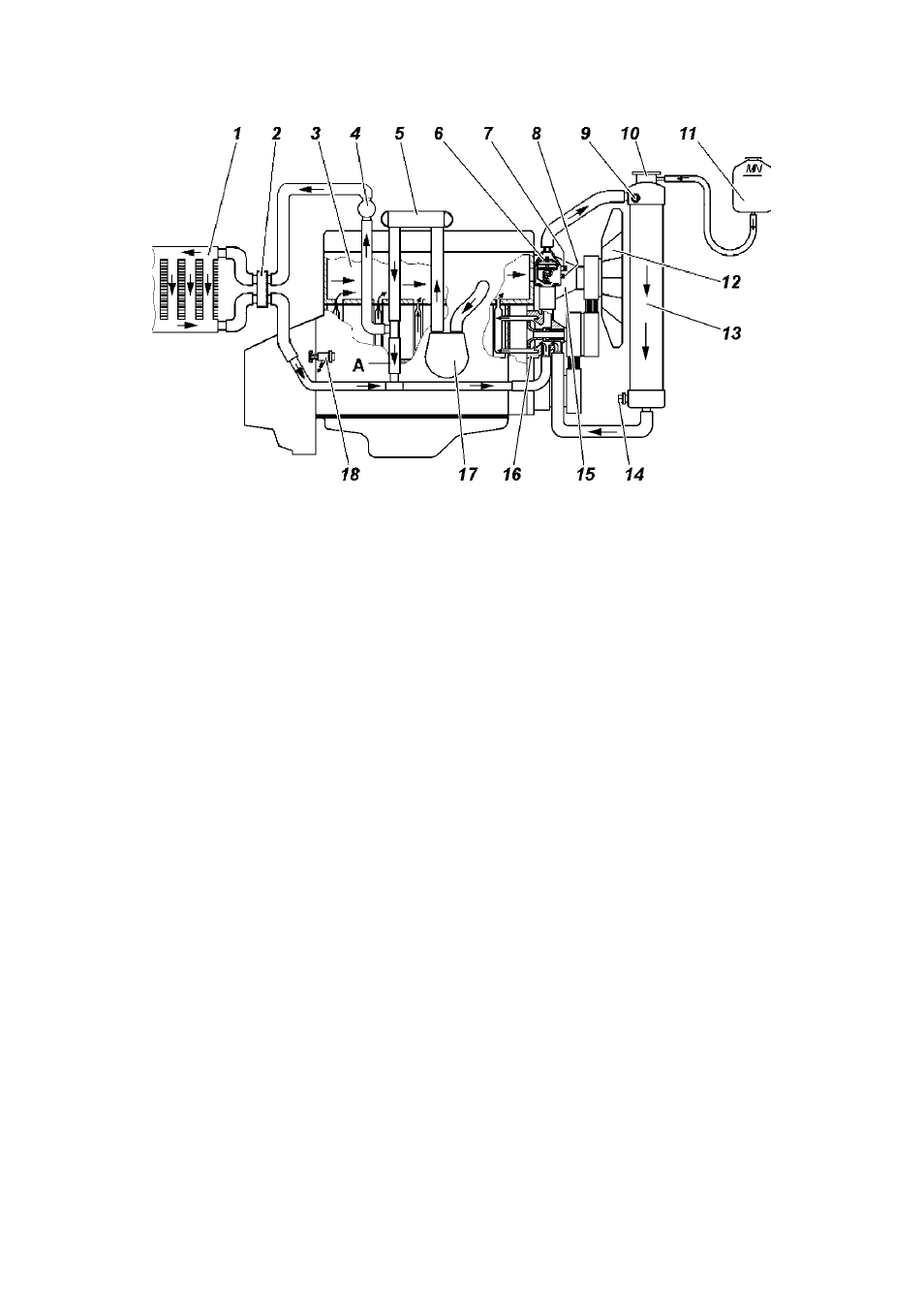

Рис. 9.32. Схема системы охлаждения двигателя:
1 -радиатор отопителя салона; 2 -краник отопителя салона; 3 -двигатель;
4 -дополнительный насос системы отопления; 5 охладитель рециркули-
руемых газов; 6 -термостат; 7 -датчик указателя температуры охлаждающей
жидкости; 8 -датчик температуры охлаждающей жидкости на блок
управления; 9 -датчик сигнализатора перегрева охлаждающей жидкости;
10 -заливная горловина радиатора; 11 -расширительный бачок; 12 -
вентилятор; 13 -радиатор системы охлаждения; 14 -сливная пробка;
15 -привод вентилятора; 16 -насос; 17 -теплообменник жидкостно-
масляный; 18 -сливной краник на блоке цилиндров (или пробка)
Замена и натяжение ремней привода вентилятора и
насоса гидроусилителя рулевого управления, генератора и
насоса системы охлаждения
Прериодически проверяйте натяжение и состояние ремней.
Заменяйте ремни в случае обнаружения их повреждения или
при чрезмерном растяжении.
Натяжение ремня привода вентилятора и насоса гидро-
усилителя рулевого управления производите в следующей
последовательности:
- ослабьте болт 4 (рис. 9.33) и контргайку 2;
- вращая натяжной болт 3, переместите насос до нормального
натяжения ремня;
- затяните болт 4 и контргайку 2.
Замену ремня производите в следующей последовательности:
- ослабьте болт 4 и контргайку 2;
- вращая натяжной болт 3, ослабьте натяжение ремня;
- замените ремень и произведите его натяжение, как
указано выше.
