Инструкция по эксплуатации УАЗ Hunter УАЗ-3153
Страница 65
65
Замену фильтрующего элемента производите в следующем
порядке:
- ослабьте хомут и снимите гофрированный шланг с
воздушного фильтра;
- отверните гайки хомутов 4, снимите хомуты и воздушный
фильтр;
- отверните гайку 8 и выньте из корпуса фильтра крышку
1 с фильтрующим элементом 6;
- отверните гайку 7 и снимите фильтрующий элемент;
- установите новый фильтрующий элемент, соберите и
установите воздушный фильтр.
Не допускайте эксплуатации фильтра с поврежденной
уплотнительной прокладкой 2.
Обслуживание системы выпуска газов. Ïåpèîäè÷åñêè
ïpîâåpÿéòå надежность соединения выпускного êîëëåêòîpà,
ïpèåìíîé òpóáû, глушителя, резонатора, выпускной трубы и
нейтрализатора. Ïpîïóñê выпускаемых газов в соединениях с
прокладками не допускается и должен óñòpàíÿòüñÿ ïpè ïåpâîì
появлении. Ïpèêèïåâøèå гайки подтягивайте, ïpåäâàpèòåëüíî
смочив påçüáîâûå соединения êåpîñèíîì.
Обслуживание системы охлаждения двигателя.

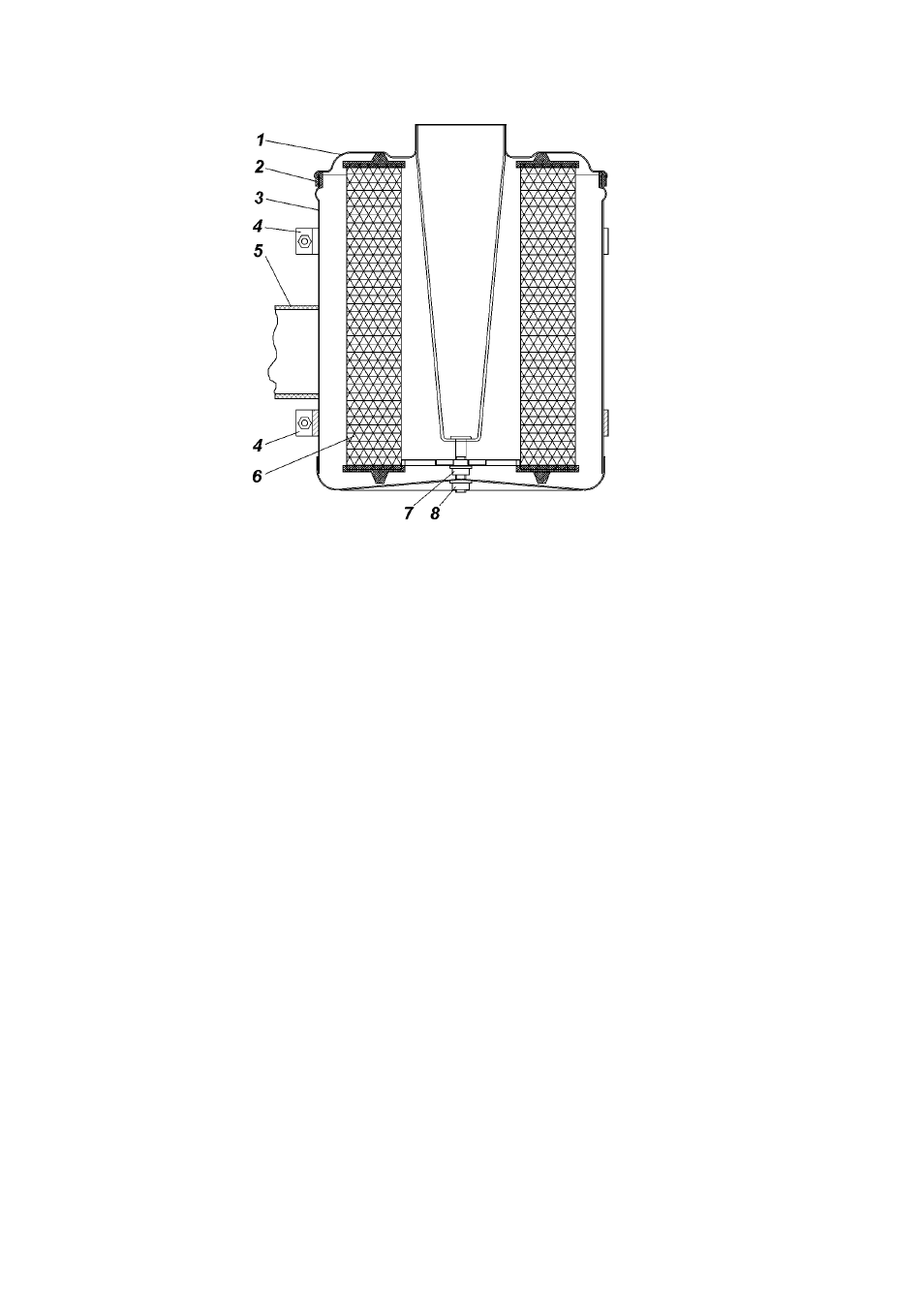

Рис. 9.13. Воздушный ôèëüòp:
1 -крышка воздушного фильтра; 2 -уплотнительная прокладка; 3 -
корпус фильтра; 4 -хомут крепления фильтра; 5 -шланг резонаторный;
6 -фильтрующий элемент; 7 -гайка; 8 -гайка
