109
ХОДОВАЯ ЧАСТЬ
Подвеска
Передняя зависимая пружинная подвеска на продольных
рычагах со стабилизатором поперечной устойчивости (рис.
9.48), задняя на малолистовых рессорах (рис.9.49). На отдельных
моделях автомобилей устанавливается впереди и сзади
многолистовая рессорная подвеска.

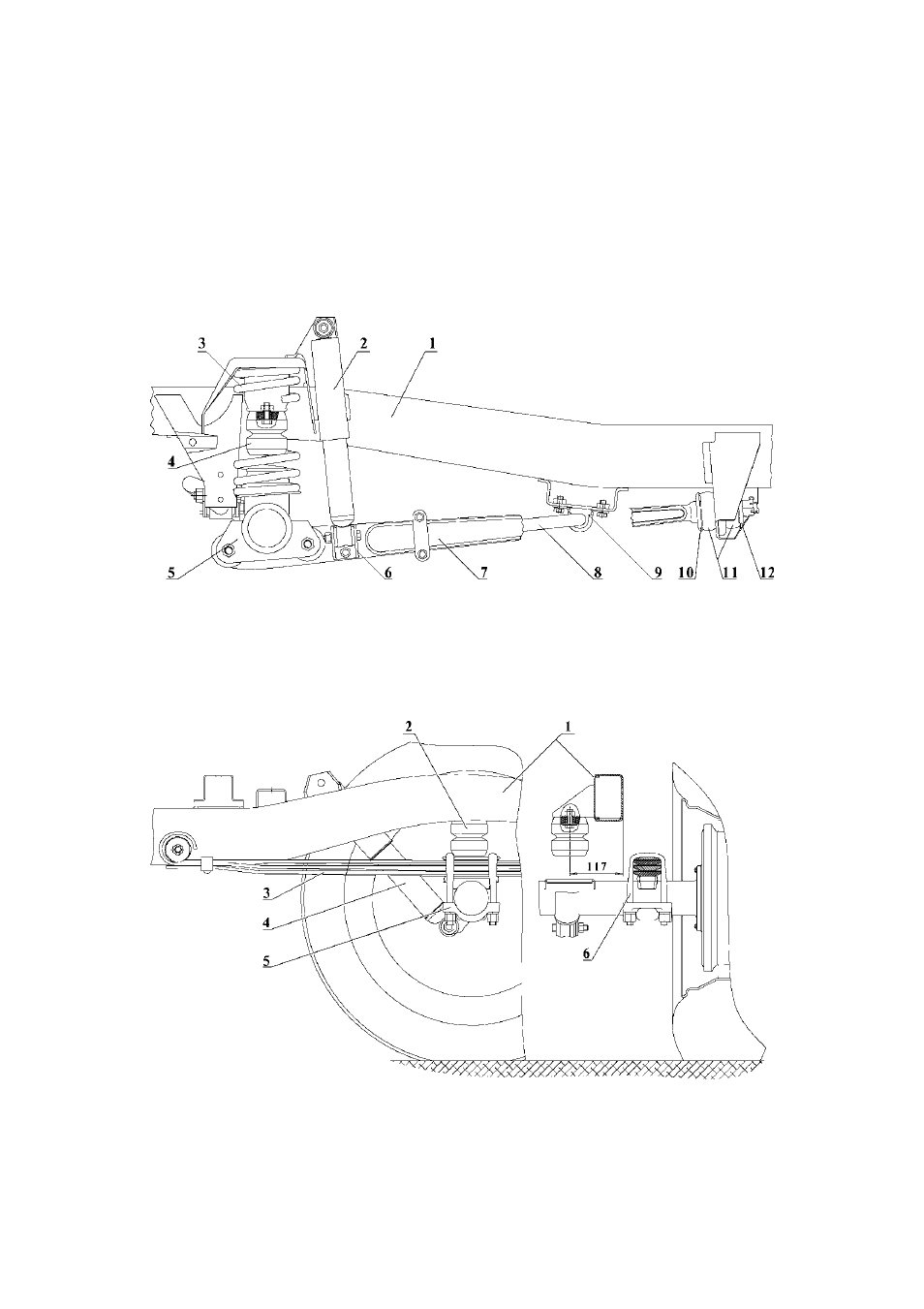

Рис. 9.48. Передняя зависимая пружинная подвеска:
1 -рама; 2 -амортизатор; 3 -пружина; 4 -буфер; 5 -мост в сборе; 6 -
кронштейн амортизатора нижний; 7 -продольная штанга; 8 -штанга
стабилизатора; 9 -обойма с подушкой штанги стабилизатора; 10,12 -
шайба заднего конца продольной штанги; 11-втулка опорная.
Рис. 9.49. Подвеска задняя:
1 -рама; 2 -буфер; 3 -рессора; 4 -амортизатор; 5 -подкладка стремянок
рессоры; 6 -стремянка рессоры.
