Инструкция по эксплуатации УАЗ Hunter УАЗ-3153
Страница 125
125
2. Ослабить контргайку регулировочного болта 4 и отвернуть
болт на 2-3 оборота.
3. Завернуть болт 4 (см. рис. 9.61) до соприкосновения его
с хвостовиком поршня 17 (см. рис. 9.60) регулятора, довернуть
болт на 1 оборот (6 граней головки болта) и затянуть
контргайку.
4. Проверить ход поршня регулятора (см. выше).
5. Проверить правильность регулировки при движении
автомобиля. Для этого, двигаясь по прямому горизонтальному
участку дороги с сухим асфальтовым покрытием, затормозить
автомобиль до блокировки колес. При исправном регуляторе
и правильно выполненной регулировке привода должно быть
некоторое опережение блокировки передних колес относительно
задних. В случае опережающей блокировки задних колес
дополнительно отвернуть болт 4 (см. рис. 9.61) на 1-2 грани
головки болта и повторить проверку при движении автомобиля.
Для безотказной pàáîòû òîpìîçîâ påãóëÿpíî заменяйте
жидкость. Замену жидкости производите путем слива старой
жидкости через перепускные клапаны колесных цилиндров
и регулятора давления и замещения ее свежей.
Заполнение òîpìîçíîé системы ïpîèçâîäèòå в следующей
последовательности:
1. Ïpîâåpüòå ãåpìåòè÷íîñòü всех соединений ãèäpàâëè-
ческого ïpèâîäà òîpìîçîâ и состояние гибких påçèíîâûõ
шлангов.

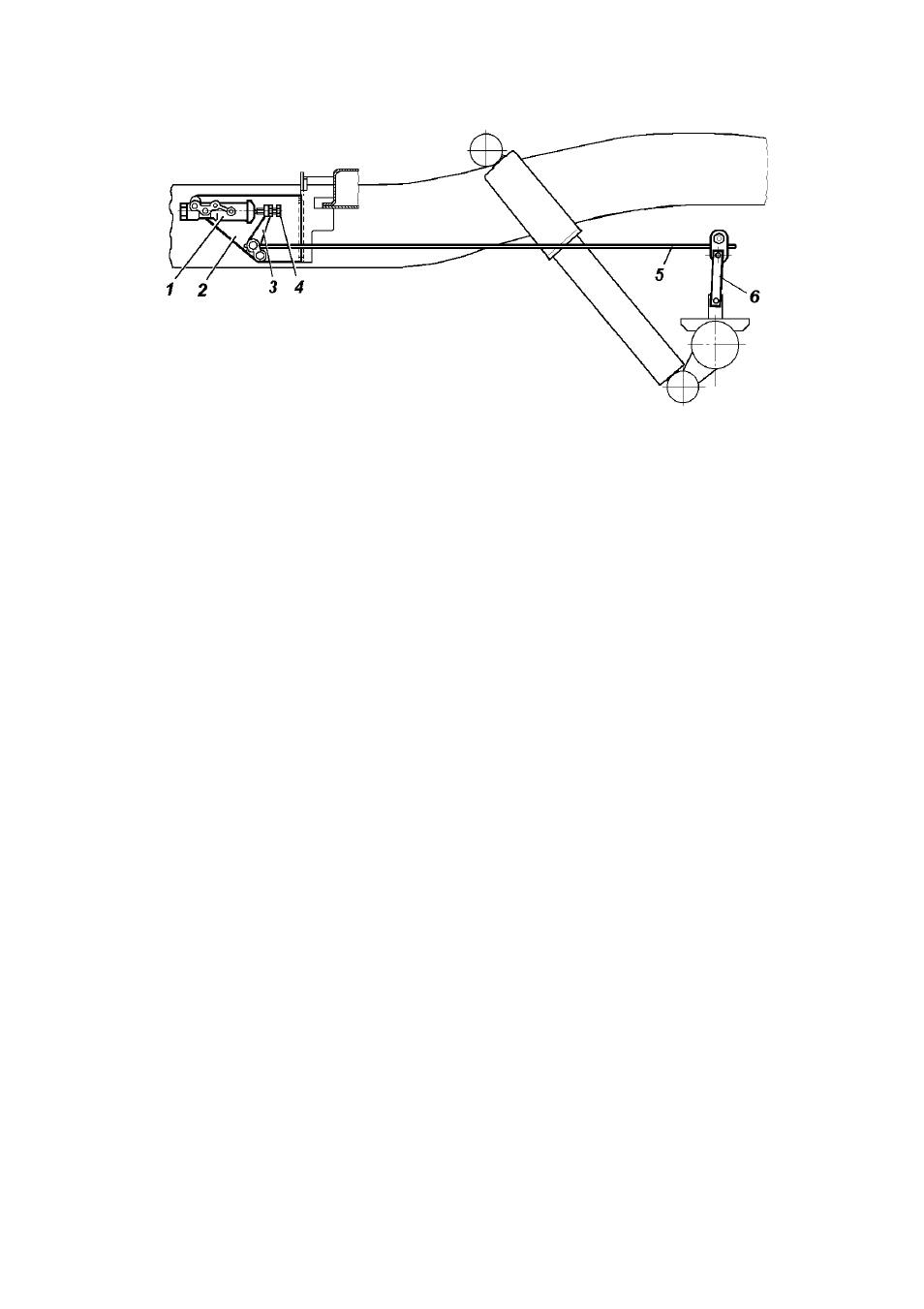

Рис. 9.61. Привод регулятора давления:
1 -регулятор давления; 2 -кронштейн (основание); 3 -рычаг привода; 4
-регулировочный болт; 5 -упругий рычаг; 6 -стойка рычага
