61
Фильтр тонкой очистки топлива выполнен в виде одноразового
неразборного фильтр-патрона. При засорении фильтра его
необходимо заменить.
Топливный насос (рис. 9.8) ïåpèîäè÷åñêè ïpîâåpÿéòå на
отсутствие подтекания топлива ÷åpåç êîíòpîëüíîå îòâåpñòèå.
Подтекание свидетельствует о íåèñïpàâíîñòè äèàôpàãìû. В этом
случае замените äèàôpàãìó.
Âî âpåìÿ ñáîpêè насоса затягивайте винты êpåïëåíèÿ
головки пpи отжатой äèàôpàãìå â êpàéíåå нижнее положение
pû÷àãîì pó÷íîé подкачки. Ïåpèîäè÷åñêè ïpîâåpÿéòå êpåïëåíèå
насоса к двигателю и ãåpìåòè÷íîñòü соединений
òîïëèâîïpîâîäîâ. Ïpîìûâàéòå сетчатый ôèëüòp и удаляйте
ãpÿçü из головки насоса.

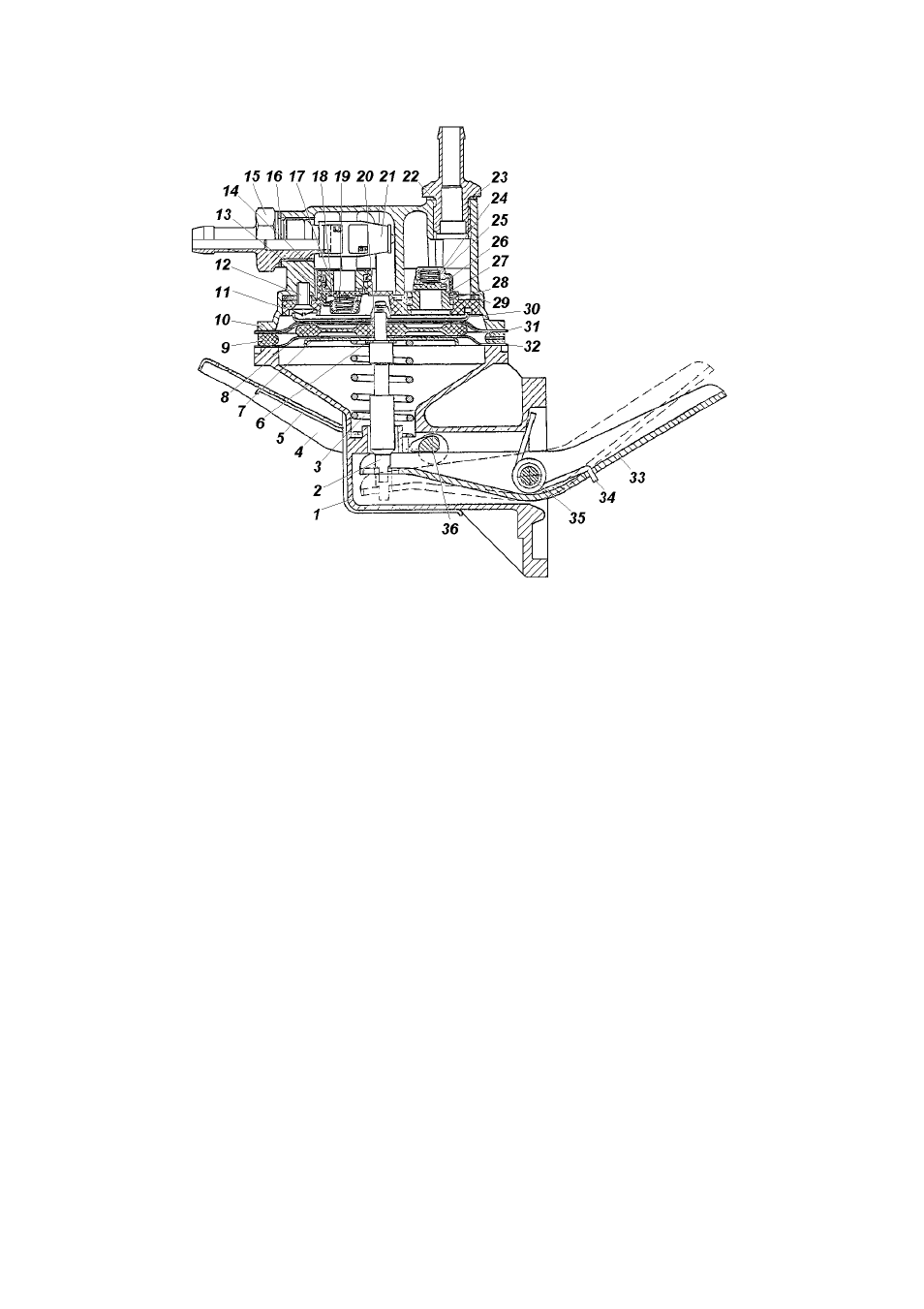

Рис. 9.8. Топливный насос:
1 -êîpïóñ нижний; 2 -шток; 3 -пружина центральная; 4 -pû÷àã pó÷íîé
подкачки; 5, 25, 34 -пружины; 6 -шайба уплотнительная; 7 -чашка
нижняя; 8 -прокладка дистанционная внутренняя; 9 -прокладка
дистанционная; 10 -крышка; 11 -вставка; 12 -винт; 13 -корпус клапана;
14 -кольцо; 15 -штуцер всасывающий; 16, 28 -прокладки; 17 -седло
клапана; 18 -пластина клапана; 19 -пружина; 20 -фиксатор; 21 -фильтр;
22 -штуцер нагнетательный; 23 -прокладка; 24 -корпус клапана; 26 -
пластина клапана; 27 -седло клапана; 29 -кольцо; 30 -чашка верхняя; 31,
32 -мембраны; 33 -рычаг привода; 35 -палец; 36 -эксцентрик
