Инструкция по эксплуатации УАЗ Hunter УАЗ-3153
Страница 81
81
Засорение сетчатого фильтра электробензонасоса, фильтра
тонкой очистки топлива, наличие в топливном баке грязи и
механических примесей проявляются прежде всего в ухудшении
перекачиваемости топлива из левого бака в правый, неустойчивой
работе двигателя на больших нагрузках и ухудшении динамики
автомобиля. При этих признаках, во избежание выхода из строя
электробензонасоса, следует незамедлительно обратиться на
СТО.
Примечание. При температуре окружающего воздуха ниже
0 °С признаки засорения могут быть обусловлены наличием
воды и ее замерзанием в системе питания. При обнаружении
воды в топливе следует слить топливо и промыть топливные
баки чистым бензином, а фильтр тонкой очистки топлива
заменить.
Струйный насос (экологический класс 2). Периодически
проверяйте герметичность насоса и его соединений. При

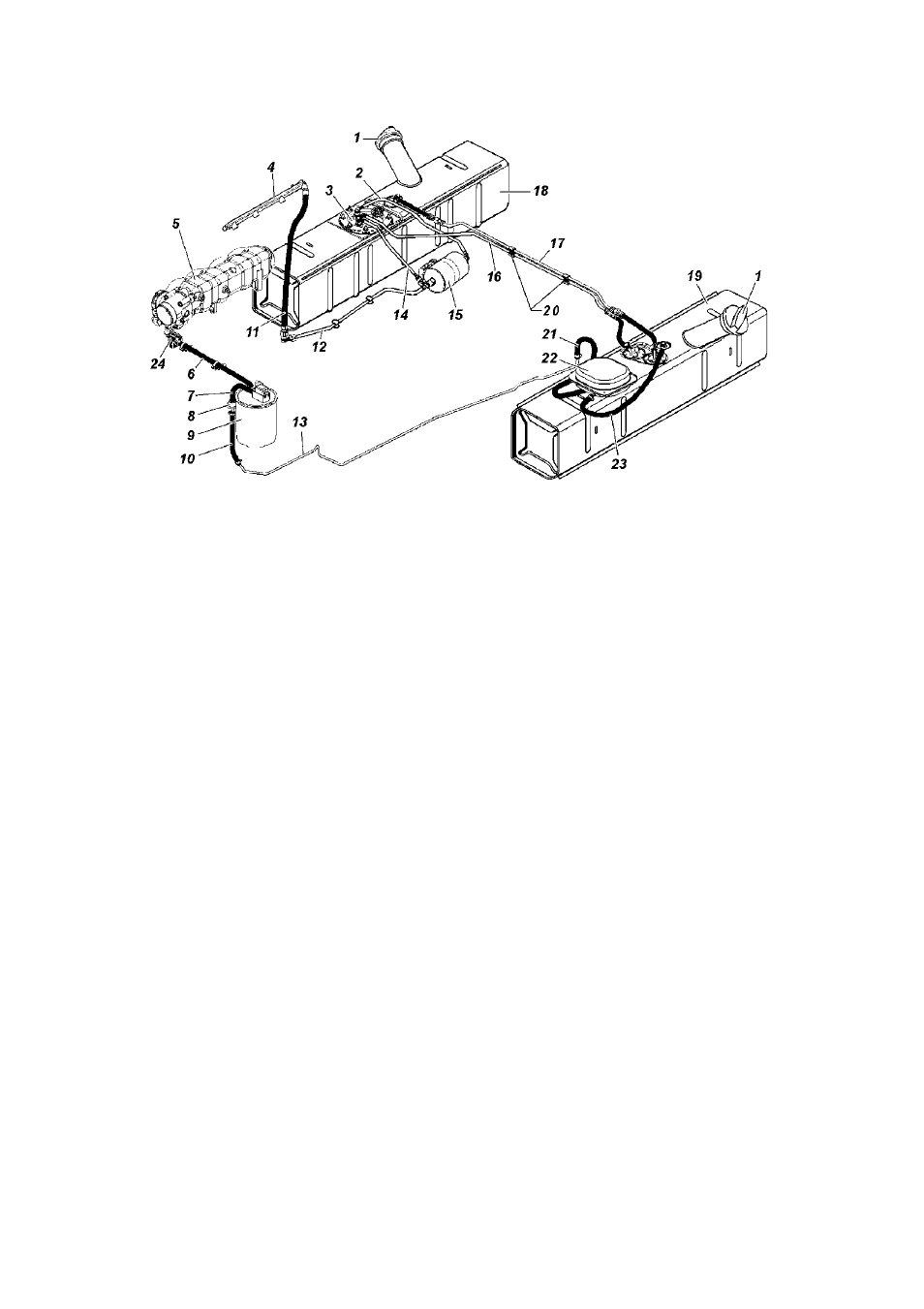

Рис. 9.28. Схема системы питания двигателя топливом
(Экологический класс 3):
1 -пробка топливного бака; 2 -трубка от электробензонасоса к фильтру
тонкой очистки топлива; 3 -погружной модуль; 4 -топливная рампа; 5 -
дроссельное устройство; 6, 7, 10, 21, 23 -шланги пароотводящие; 8 -клапан
бензобака; 9 -адсорбер; 11 -шланг подачи топлива; 12 -трубка подачи
топлива; 13 -трубка паропроводная; 14 -трубка слива топлива от фильтра
тонкой очистки к погружному модулю; 15 -фильтр тонкой очистки
топлива; 16 -трубка подачи топлива от левого бака; 17 -пароотводящая
трубка от левого бака; 18-правый топливный бак; 19 -левый топливный
бак; 20 -скоба пластмассовая двойная; 22 -сепаратор; 24 -клапан продувки
адсорбера
Примечание. Поз. 22 расположена над топливозаборником левого бака
