86

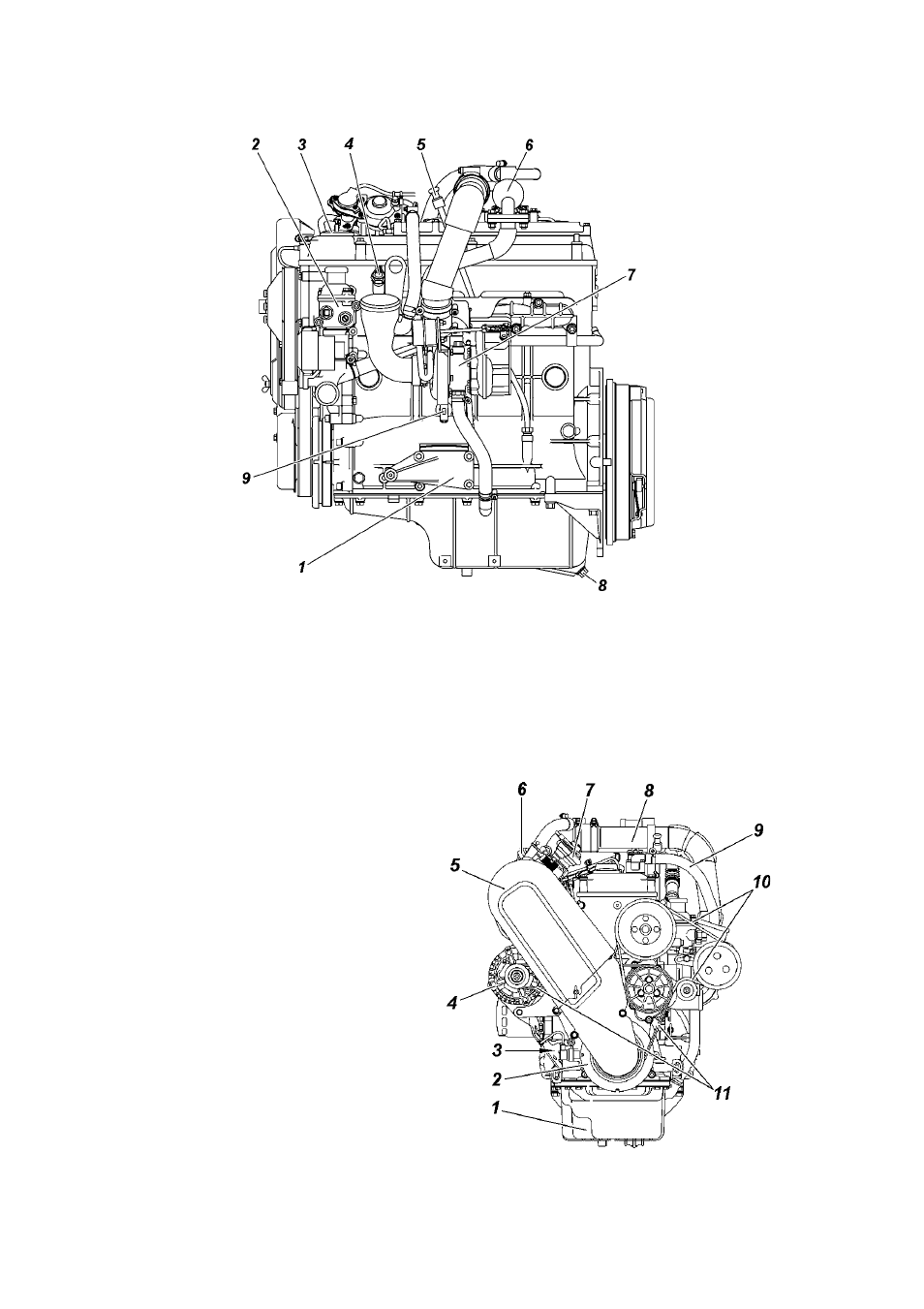

Рис. 9.30. Вид слева (вентилятор и муфта привода вентилятора

условно сняты):

1 -кронштейн левой опоры; 2 -корпус термостата; 3 -крышка маслозалив-
ной горловины; 4 -датчик сигнализатора аварийного давления масла;

5 -указатель уровня масла; 6 -охладитель рециркулируемых газов (Евро 3)

; 7

-турбонагнетатель; 8 -пробка сливного отверстия масляного картера; 9 -
сливной краник охлаждающей жидкости

Рис. 9.31. Вид спереди

(вентилятор и муфта привода

вентилятора условно сняты):

1 -масляный картер; 2 -шкив
коленчатого вала; 3 -датчик
указателя давления масла; 4 -
генератор; 5 -кожух привод-
ного ремня топливного насоса
высокого давления (ТНВД);
6 -клапан рециркуляции; 7 -
ТНВД; 8 -воздуховод; 9 -
шланг вентиляции картера;
10 -ремень привода вентиля-
тора и насоса гидроусилителя
рулевого управления; 11 -
ремень привода генератора и
насоса системы охлаждения
