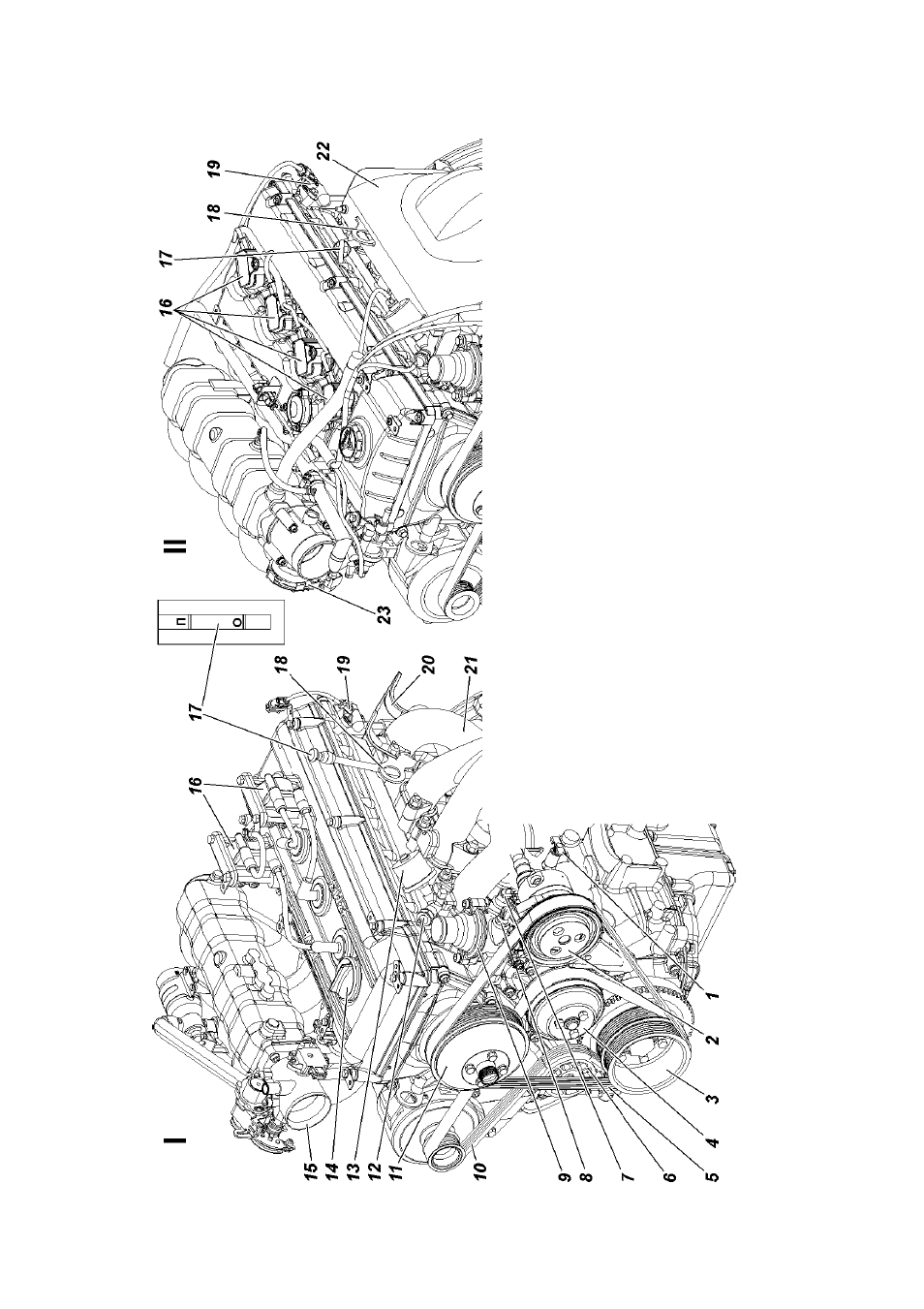

Рис. 9.20. Двигатель ЗМЗ-409 (вид слева):
1 -сливной краник блока цилиндров; 2 -шкив насоса гидроусилителя рулевого управления; 3 -шкив коленчатого вала; 4 -шкив насоса системы охлаждения; 5 - ремень привода вентилятора и насоса гидроусилителя; 6 -натяжной ролик; 7 - датчик указателя температуры охлаждающей жидкости; 8 -датчик температурного состояния двигателя; 9 -корпус термостата; 10 -ремень привода генератора и насоса системы охлаждения; 11 -шкив вентилятора; 12 -датчик сигнализатора аварийного давления масла; 13 -датчик указателя давления масла; 14 -крышка маслоналивной горловины; 15 -патрубок дросселя; 16 -катушки зажигания; 17 - указатель уровня масла; 18 -грузовая проушина; 19 -датчик положения распределительного вала (датчик фазы); 20 -экран датчика фазы; 21 -выпускной коллектор; 22 -экран выпускного коллектора; 23 -дроссельное устройство I -Экологический класс 2; II -Экологический класс 3 (ЗМЗ-40904)
