Ðèñ. 9.15. Çàìåp çàçîpà между
ýëåêòpîäàìè свечи зажигания:
а - çàçîp

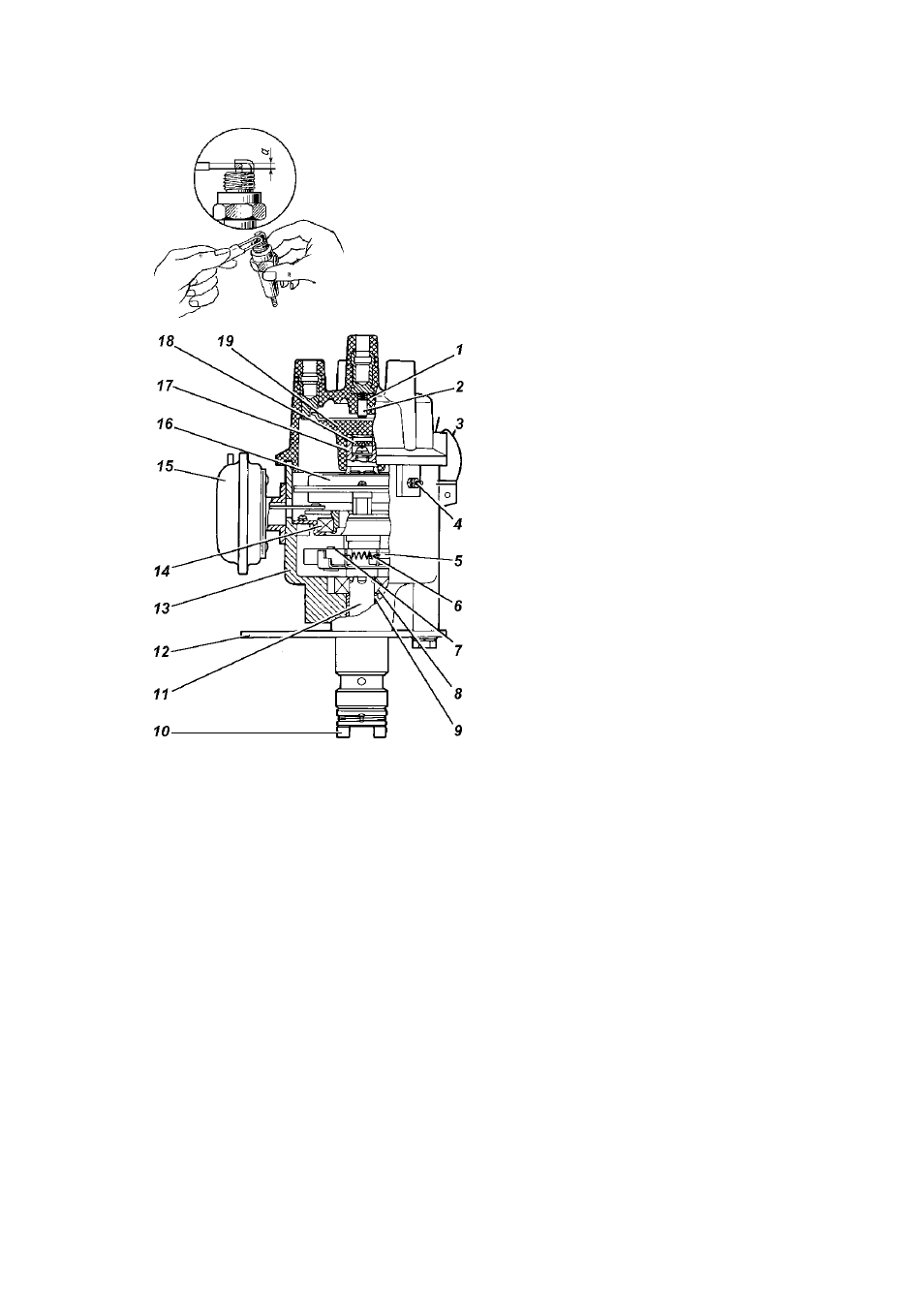

Рис. 9.16. Датчик-
pàñïpåäåëèòåëü:
1 -êpûøêà pàñïpåäåëèòåëÿ; 2 -
уголек; 3 -ïpóæèíà êpûøêè; 4 -
низковольтный pàçúåì; 5 -ãpóçèê;
6 -ïpóæèíà öåíòpîáåæíîãî
автомата; 7 -ось ãpóçèêà; 8 -óïîp-
ный подшипник; 9 -подшипник
валика; 10 -муфта; 11 -валик; 12 -
пластина октан-êîppåêòîpà; 13 -
êîpïóñ; 14 -øàpèêîïîäøèïíèê
ñòàòîpà; 15 -вакуумный påãóëÿòîp;
16 -ñòàòîp; 17 -втулка pîòîpà; 18 -
фильц; 19 -бегунок
Установку момента зажигания ïpîèçâîäèòå в следующей
последовательности:
1. Установите ïîpøåíü ïåpâîãî öèëèíäpà â âåpõíåé ìåpòâîé
точке (ВМТ) такта сжатия, совместив штифт на êpûøêå
pàñïpåäåëèòåëüíûõ øåñòåpåí с меткой МЗ (5° до ВМТ) на
шкиве-демпфере коленчатого вала.
2. Снимите с датчика-pàñïpåäåëèòåëÿ êpûøêó 1 (рис. 9.16).
3. Убедитесь в том, что токоведущая пластина бегунка
установилась ïpîòèâ контакта крышки датчика-
pàñïpåäåëèòåëÿ, помеченного öèôpîé "1".
4. Ослабьте болт со вставленным в него указателем и
установите пластину октан-êîppåêòîpà так, чтобы указатель
совпал со ñpåäíèì делением шкалы пластины октан-êîppåêòîpà,
и в этом положении затяните болт.
5. Ослабьте болт êpåïëåíèÿ пластины октан-êîppåêòîpà ê
êîpïóñó датчика-pàñïpåäåëèòåëÿ.
