134
Для замены лампы в фаре ослабьте
три винта 3 (рис. 9.65) и снимите
внутренний ободок 2 с оптическим
элементом 1.
Ðåãóëèpîâêó ôàp ïpîèçâîäèòå в
следующей после-довательности:
1. Установите полностью
заправленный и снаряженный
автомобиль с нормальным давлением
воздуха в шинах и нагруженным
сиденьем водителя 750 Н (75 кгс) на
ровной горизонтальной площадке на
расстоянии 5 м от экрана со
специальной разметкой (рис. 9.66).
2. Установите ручку гидрокорректора
фар на панели приборов в положение,
соответствующее нагрузке автомобиля с
одним водителем.

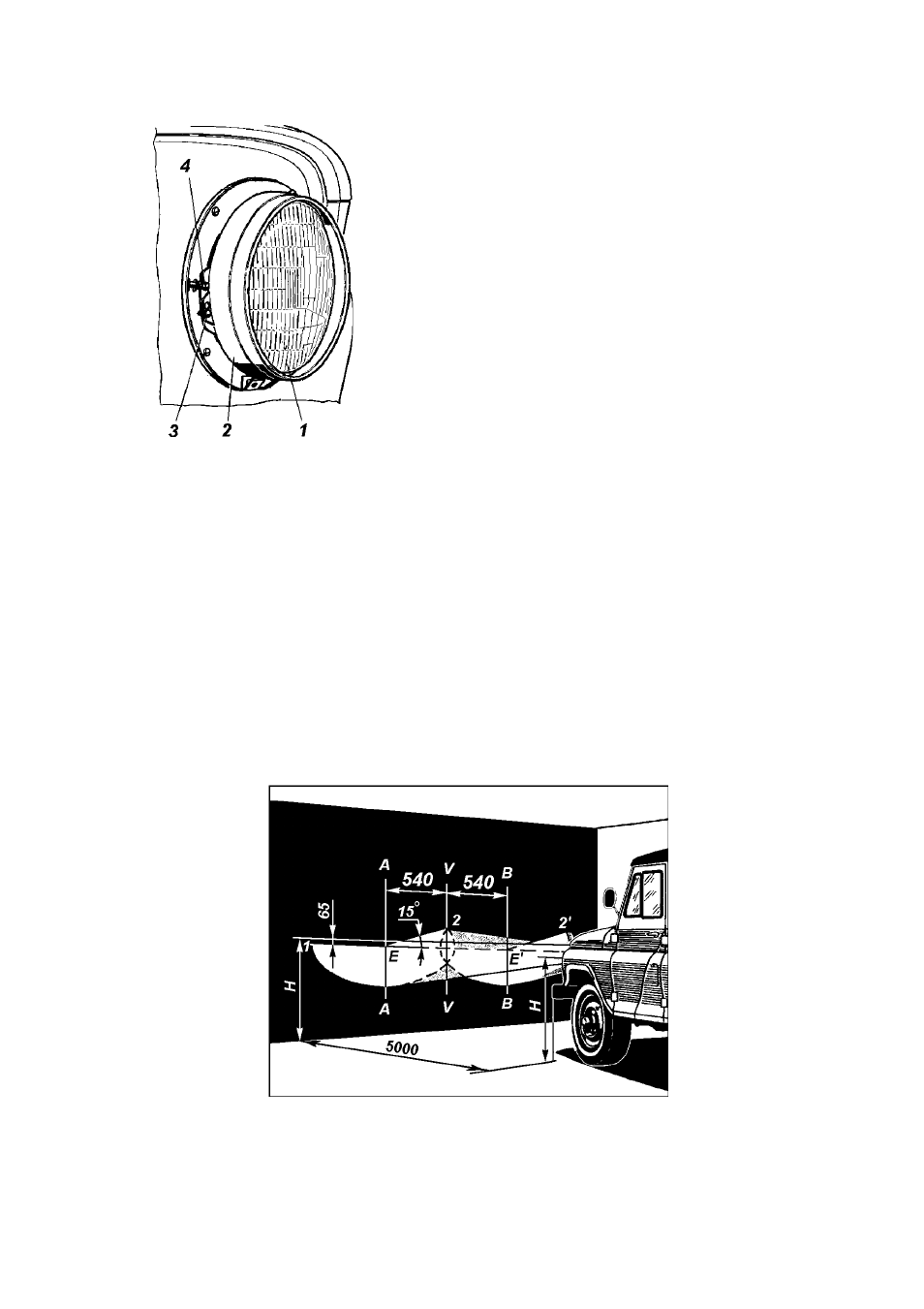

Рис. 9.65. Ôàpà:
1 -оптический элемент;
2 -âíóòpåííèé ободок;
3 -винты; 4 -påãóëèpî-
вочные винты
3. Включите ближний свет фар и, поочередно закрывая
каждую фару, вращением регулировочных винтов добейтесь,
чтобы светотеневая граница слева от точек Е и Е' совпадала с
линией 1, а справа - с линиями 2 и 2' для левой и правой фар
соответственно. Точки перелома светотеневой границы должны
совпадать с точками Е и Е'.
Рис. 9.66. Разметка ýêpàíà äëÿ påãóëèpîâêè фар:
Н - pàññòîÿíèå öåíòpà фаp от ópîâíÿ земли; V-V - проекция продольной
оси автомобиля; А-А, В-В - оси центров фар
