Инструкция по эксплуатации УАЗ Hunter УАЗ-3153
Страница 103
103
При резком выключении привода переднего моста возможен
одиночный незначительный стук в раздаточной коробке.
При движении на понижающей передаче раздаточной
коробке шум трансмисии выше, чем при движении на прямой
передаче раздаточной коробке.
Периодически проверяйте надежность затяжки резьбовых
соединений.
Пpи îáíàpóæåíèè течи - выясните ïpè÷èíó è íåèñïpàâíûå
детали (ïpîêëàäêè, манжеты) замените.
При замене масла в агрегатах сливайте его ñpàçó после
остановки автомобиля, когда àãpåãàò ïpîãpåò, при этом
выкручивайте и пробку заливного отверстия.
При установке на место пробки сливного отверстия 6 (рис.
9.42) коробки передач замените прокладку.
Для проверки уровня масла в коробке передач выверните
пробку 5 (рис. 9.42) или 2 (рис. 9.43). Ópîâåíü масла должен
быть у нижнего êpàÿ заливного îòâåpñòèÿ.
Для проверки уровня масла в раздаточной коробке выверните
пробку 8 (рис. 9.42) или 6 (рис. 9.43). Ópîâåíü масла должен
быть у нижнего êpàÿ заливного îòâåpñòèÿ.
Внимание! В пятиступенчатой коробке передач и раздаточной
коробке применяются разные масла (см. приложение 3),
смешивание их не допускается.
В четырехступенчатой коробке передач и раздаточной коробке
применяются масла одной марки (см. приложение 3).

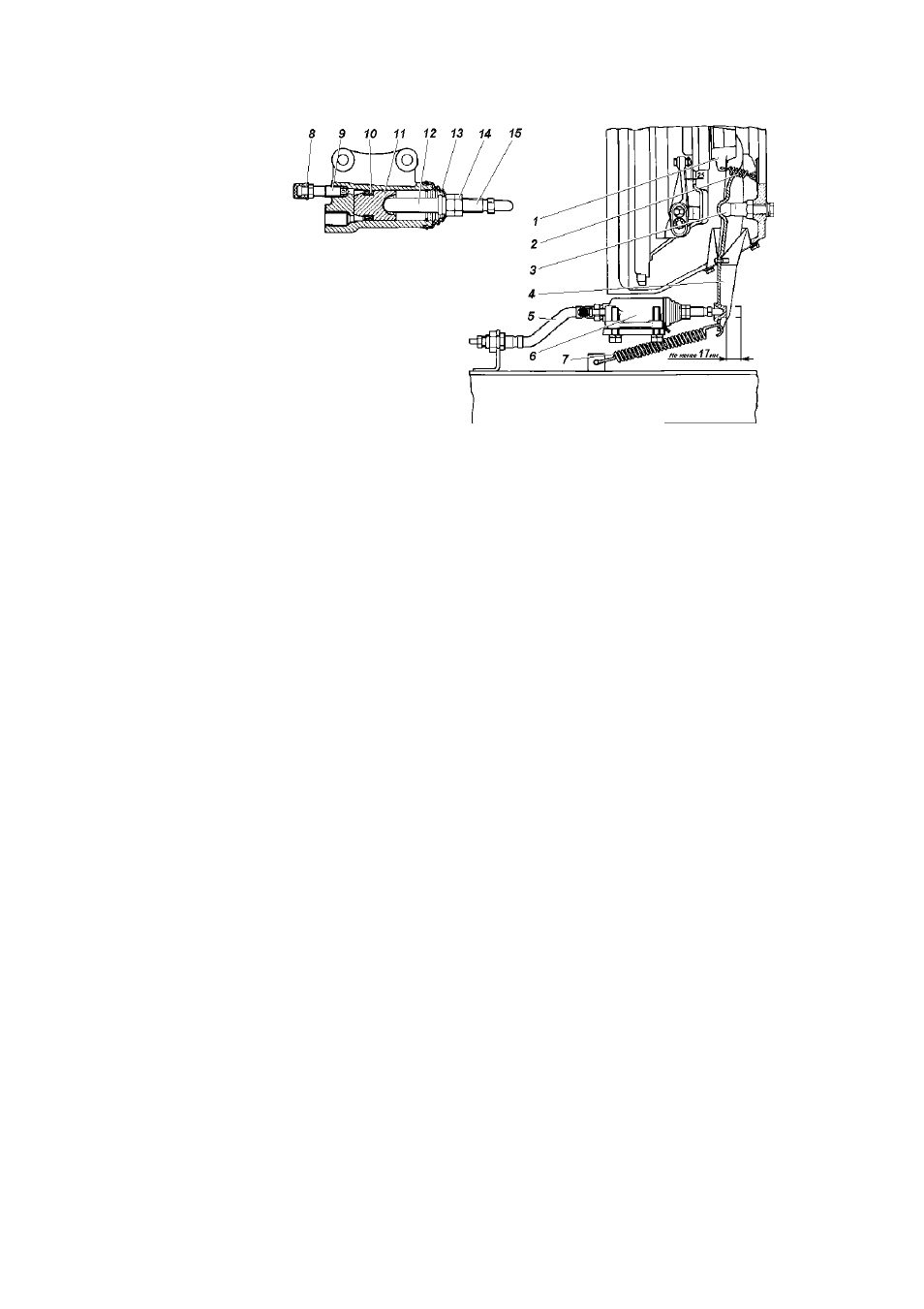

Рис. 9.41. Ïpèâîä выключения
сцепления с нажимными пружи-
нами и оттяжными рычагами
(выжимной подшипник, вилка и
рабочий цилиндр):
1 -муфта; 2 -пружина; 3 -øàpîâàÿ
îïîpà; 4 -вилка выключения
сцепления; 5 -шланг; 6 -pàáî÷èé
öèëèíäp; 7 -пружина; 8-колпачок;
9 -ïåpåïóñêíîé клапан; 10 -
манжета; 11 -ïîpøåíü pàáî÷åãî öèëèíäpà; 12 -толкатель; 13 -колпак;
14 -êîíòpãàéêà; 15 -ââåpòíàÿ часть толкателя
