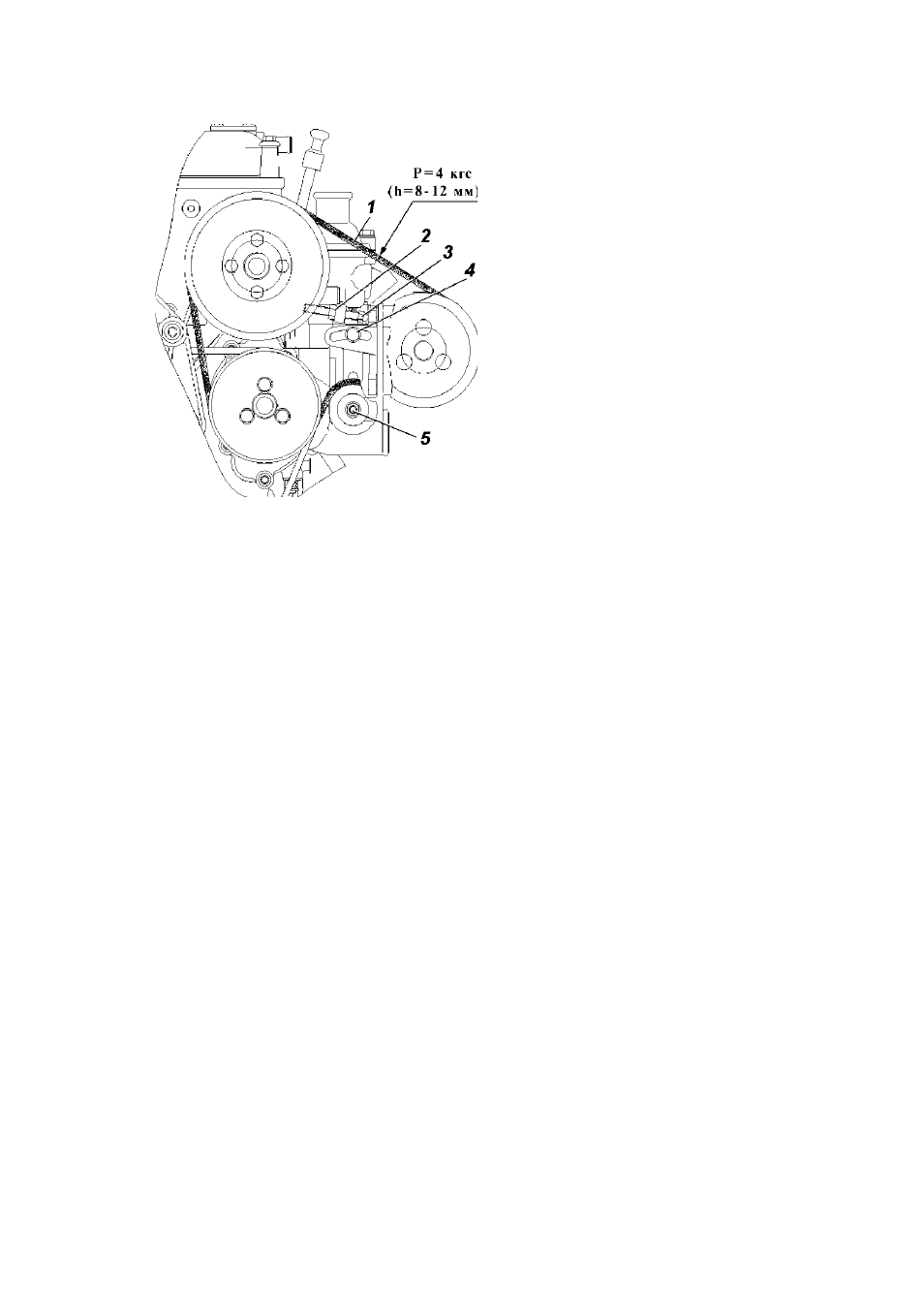

Рис. 9.33. Ремень привода
вентилятора и насоса
гидроусилителя рулевого
управления:
1 -ремень; 2 -контргайка; 3 -
натяжной болт; 4 -болт; 5 -
гайка
Натяжение ремня привода генератора и насоса системы
охлаждения производите в следующем порядке:
- ослабьте болт крепления натяжного ролика 2 (рис.9.34);
- закручивая болт, перемещающий ролик, установите
натяжной ролик 2 в положение, обеспечивающее требуемое
натяжение ремня;
- проверку натяжения ремня производите путем приложения
нагрузки 8 кгс посередине между шкивами генератора и насоса
системы охлаждения, при этом прогиб ремня должен быть 13-
15 мм;
- затяните болт крепления натяжного ролика 2 на оси.
Замену ремня привода генератора и насоса системы
охлаждения производите в следующей последовательности:
- снимите ремень привода вентилятора и насоса
гидроусилителя рулевого управления (снятие, установку и
натяжение ремня привода вентилятора и насоса гидроусилителя
рулевого управления производите как указано выше);
- снимите верхний и нижний кожухи ремня привода ТНВД;
- снимите ремень привода ТНВД (снятие и установку ремня
производите согласно порядку, изложенному далее в разделе
"Система питания");
- ослабьте болт крепления натяжного ролика 2 на оси (см.
рис. 9.34);
- выкручивая болт перемещения натяжного ролика, ослабьте
натяжение ремня;
