Инструкция по эксплуатации УАЗ Hunter УАЗ-3153

Страница 104

Advertising
background image

104

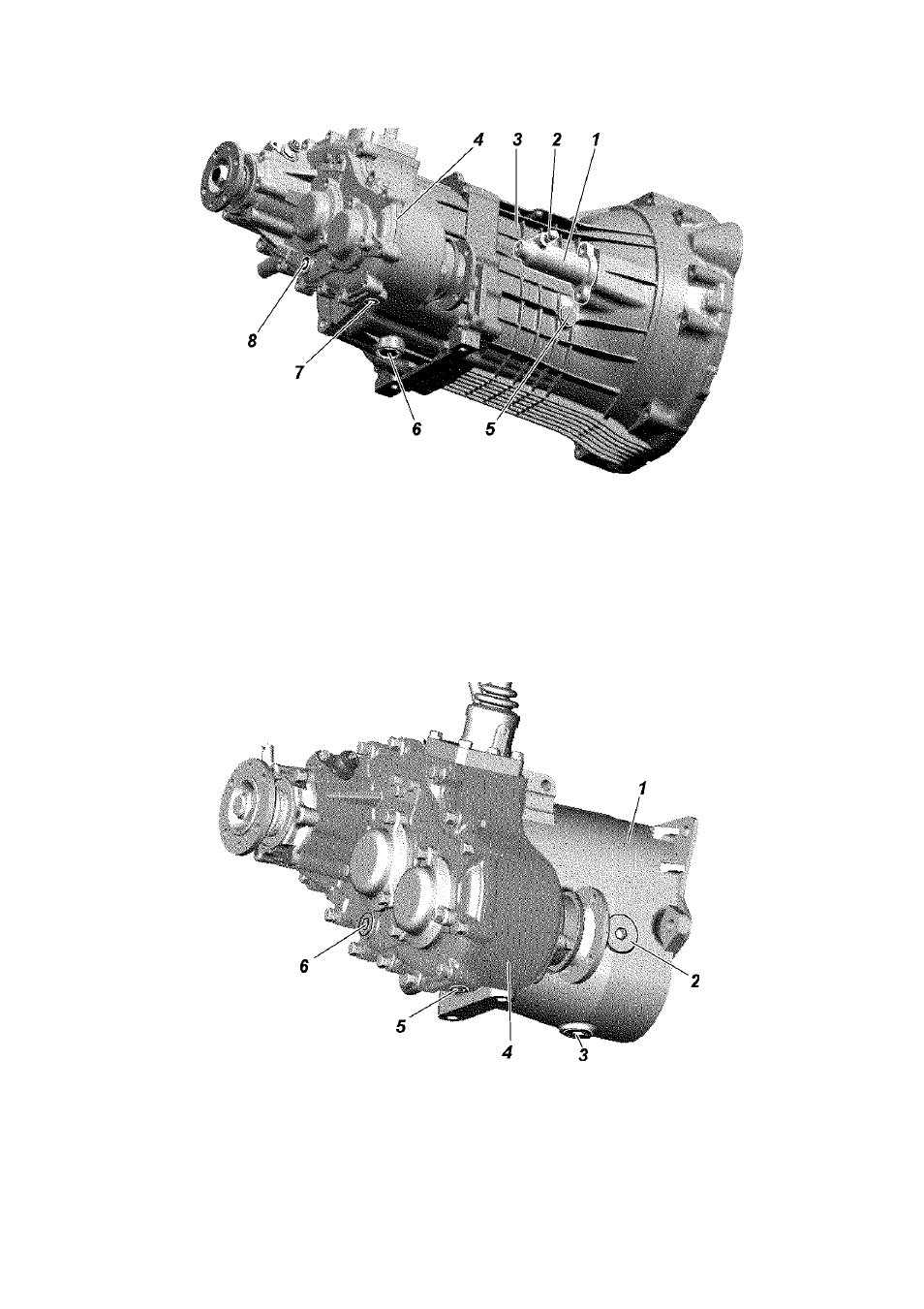

Рис. 9.43. Четырехступенчатая коробка передач и раздаточная коробка:

1 -коробка передач; 2 -пробка заливного отверстия картера коробки
передач; 3 -пробка сливного отверстия картера коробки передач; 4 -
раздаточная коробка; 5 -пробка сливного отверстия картера раздаточной
коробки; 6 -пробка заливного отверстия картера раздаточной коробки

Рис. 9.42. Рабочий цилиндр выключения сцепления, пятиступенчатая

коробка передач и раздаточная коробка:

1 -цилиндр выключения сцепления; 2 -клапан перепускной; 3 -коробка
передач; 4 -раздаточная коробка; 5 -пробка заливного отверстия картера
коробки передач; 6 -пробка сливного отверстия картера коробки передач;
7 -пробка сливного отверстия картера раздаточной коробки; 8 -пробка
заливного отверстия картера раздаточной коробки
