76

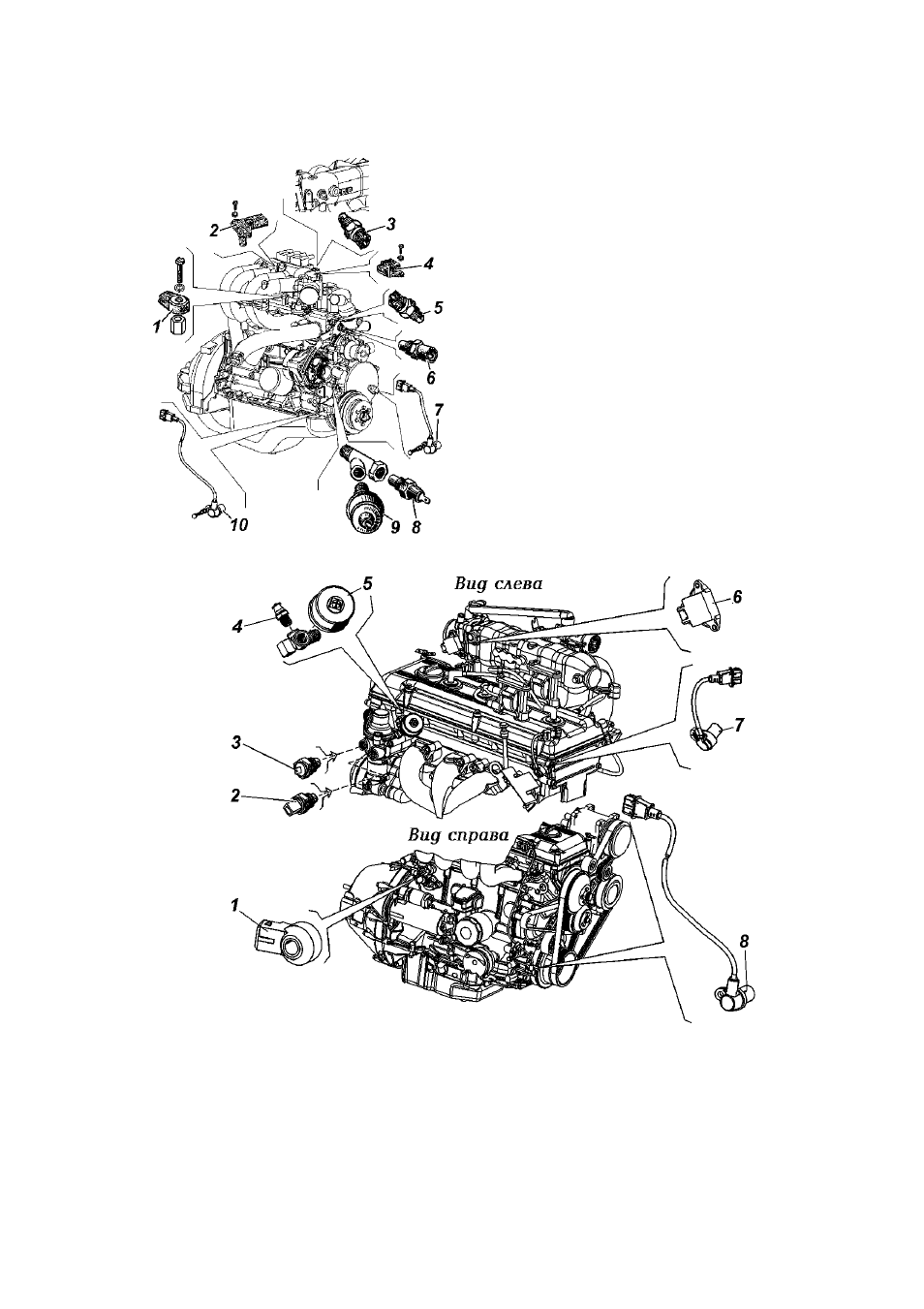

Рис. 9.24. Расположение датчиков на
двигателе ЗМЗ-409 (Экологический класс 2):
1 -датчик детонации; 2 -датчик температурного состояния двигателя
(температуры охлаждающей жидкости); 3 -датчик указателя температуры
охлаждающей жидкости; 4 -датчик аварийного давления масла; 5 -датчик
указателя давления масла; 6 -датчик положения дроссельной заслонки; 7 -
датчик положения распределительного вала (датчик фазы); 8 -датчик
положения коленчатого вала (датчик синхронизации)
Рис. 9.23. Расположение датчиков
на двигателе УМЗ-4213:
1 -датчик детонации; 2* -датчик
абсолютного давления; 3** -датчик
температурного состояния впускно-
го трубопровода (температуры воз-
духа); 4 -датчик положения дрос-
сельной заслонки; 5 -датчик темпе-
ратурного состояния двигателя
(температуры охлаждающей
жидкости); 6** -датчик указателя
температуры охлаждающей
жидкости; 7 -датчик положения
распределительного вала; 8 -датчик
аварийного давления масла; 9 -датчик
указателя давления масла; 10 -датчик
положения коленчатого вала
* -только экологический класс 3;
** -только экологический класс 2
