102
На автомобилях экологического класса 3 устанавливается
выключатель педали сцепления 9, который регулируется при
помощи гаек 10, обеспечивая зазор 0,5 мм, указанный на
рисунке. После регулировки затяните гайки с моментом
4 - 6 Н•м (0,4 - 0,6 кгс•м).
Ðåãóëèpîâêó свободного хода педали выключения сцепления
с нажимными пружинами и оттяжными рычагами (возможна
установка на часть двигателей УМЗ) ïpîèçâîäèòü изменением
длины толкателя 12 (см. рис. 9.41) pàáî÷åãî öèëèíäpà в
следующем порядке: отсоединить от вилки 4 пружину 7, ослабить
контргайку 14, завинчивая или отвинчивая ввертную часть 15
толкателя, установить свободный ход наружного конца вилки 4
выключения сцепления 2,5-3,6 мм, что соответствует свободному
ходу педали выключения сцепления 35-55 мм, затянуть
контргайку 14.
Коробка передач и раздаточная коробка
При резком включении/переключении передачи возможен
одиночный стук в коробке переключения передач.
При резком включении переднего моста при движении
возможен незначительный стук в шлицах муфты включения
переднего моста.

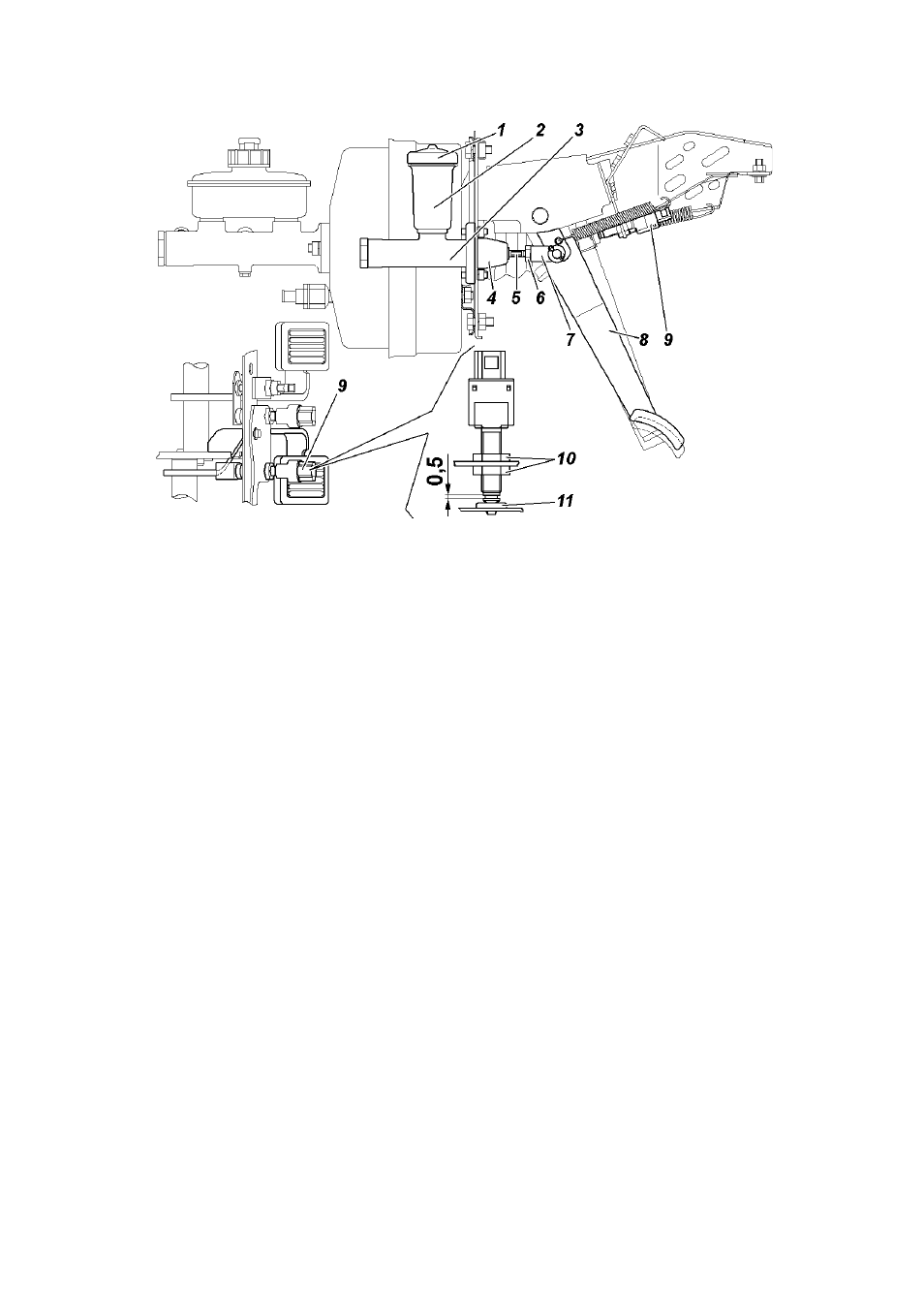

Рис. 9.40. Привод главного цилиндра выключения сцепления:
1 -крышка бачка; 2 -корпус бачка; 3 -корпус главного цилиндра; 4 -
колпак защитный; 5 -толкатель; 6 -гайка; 7 -муфта толкателя; 8 -педаль
выключения сцепления; 9 -выключатель педали сцепления; 10 -гайки;
11 -буфер
