УАЗ Hunter УАЗ-3153 - Инструкция (Страница 38)

38
Заливные горловины топливных баков
В центральных стойках кузова имеются люки с
открывающимися крышками 1 (рис. 3.9) для размещения
заливных горловин топливных баков. В закрытом и
открытом положениях крышки удерживаются пружинами.
На крышках люков могут устанавливаться запирающиеся на
ключ замки 2.
Капот
Для того чтобы открыть капот, по тяните за рычаг 33 (рис.
3.1), через образовавшуюся щель между капотом и облицовкой
радиатора нажмите на рычаг 4 (рис. 3.10) предохранителя 3
открывания капота и поднимите капот. На автомомилях могут
устанавливаться газонаполненные упоры 2. Для освещения
подкапотного пространства установлена подкапотная лампа с
выключателем.

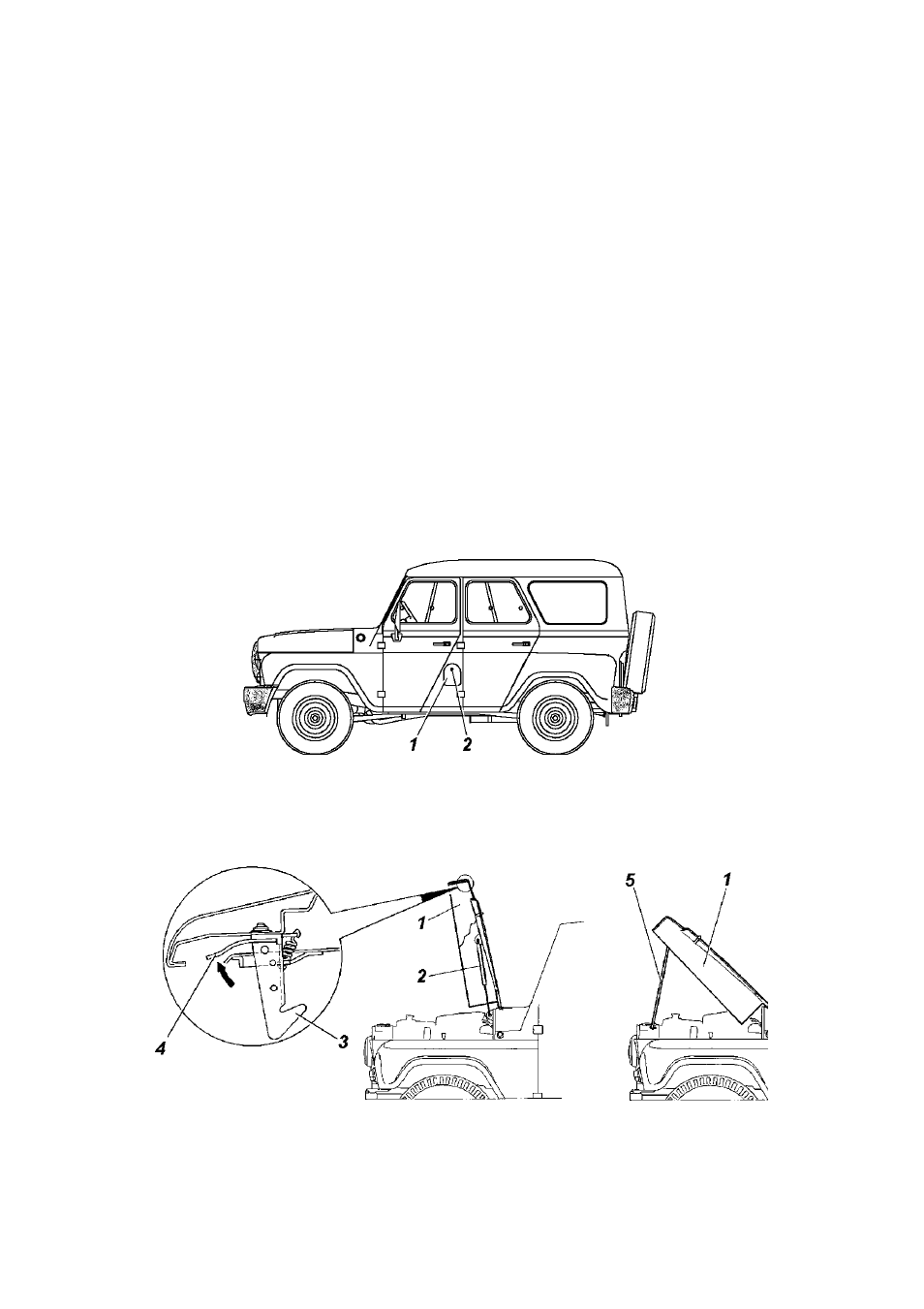

Рис. 3.10. Капот:
1 -капот; 2 -газонаполненный упор; 3 -предохранитель открывания
капота; 4 -рычаг предохранителя; 5 -упор капота (вариантное исполнение)
Рис. 3.9. Размещение заливной горловины топливного бака:
1 -крышка люка; 2 -замок крышки люка
