94

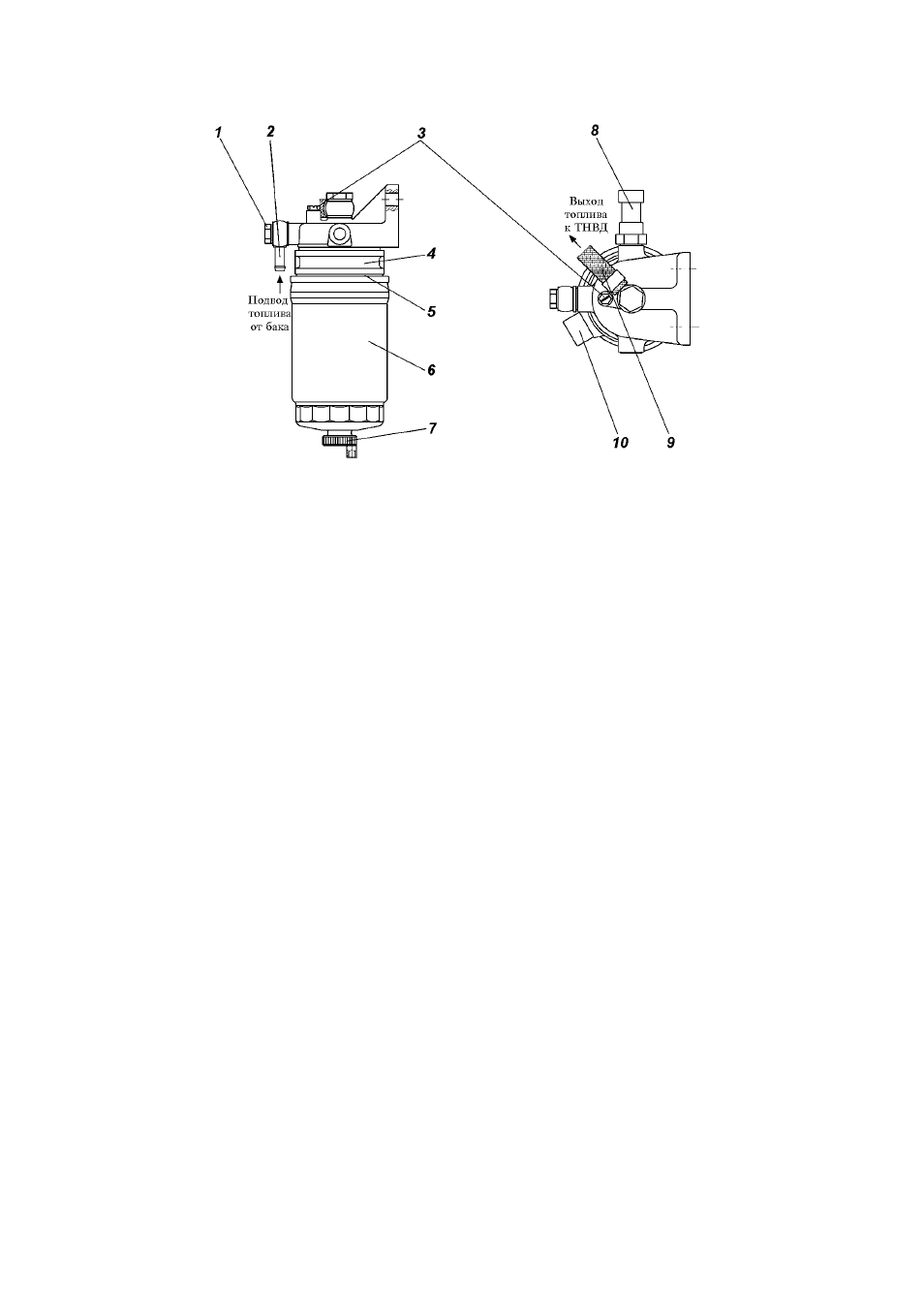

Рис. 9.35. Фильтр тонкой очистки топлива:
1 -болт; 2 -штуцер подвода топлива от правого бака; 3 -пробка для
выпуска воздуха; 4 -подогреватель; 5 -прокладка; 6 -фильтрующий
элемент; 7 -пробка слива воды; 8 -датчик температуры топлива; 9 -шланг
отвода очищенного топлива к ТНВД; 10 -разъем подогревателя
Для замены используйте фильтрующий элемент 457 434
061 или 1 457 434 174 фирмы "BOSCH".
Замена фильтрующего элемента:
-слейте топливо из фильтра, отвернув на несколько оборотов
пробку 7 слива воды;
-отверните фильтрующий элемент 6;
-смажьте прокладку 5 на корпусе нового фильтрующего
элемента чистым дизельным топливом;
-наверните новый фильтрующий элемент и затяните
моментом 20-25 Н•м (2-2,5 кгс•м).
Выпуск воздуха из системы подачи топлива.
Выпускать воздух из системы необходимо:
- при демонтаже трубопроводов, фильтров или насосов;
- после замены фильтрующего элемента топливного фильтра;
- после полной выработки топлива из системы.
Для выпуска воздуха и заполнения системы топливом
необходимо провести следующие работы:
1. Подключить насос для накачивания шин, имеющийся в
комплекте инструмента, на место клапана бензобака паро-
воздушной трассы, расположенного под капотом автомобиля.
При подаче сжатого воздуха от постороннего источника
давления воздуха должно быть не более 0,3 кгс/см
2
.
