Инструкция по эксплуатации УАЗ Hunter УАЗ-3153
Страница 63
63
Ðåãóëèpîâêà минимальной частоты âpàùåíèÿ коленча-
того вала 700-750 мин
-1
в påæèìå холостого хода ïpîèçâîäèòñÿ
íà ïpîãpåòîì двигателе винтом 1 (pис. 9.10), а ñîäåpæàíèå
окиси óãëåpîäà påãóëèpóåòñÿ винтом 2.

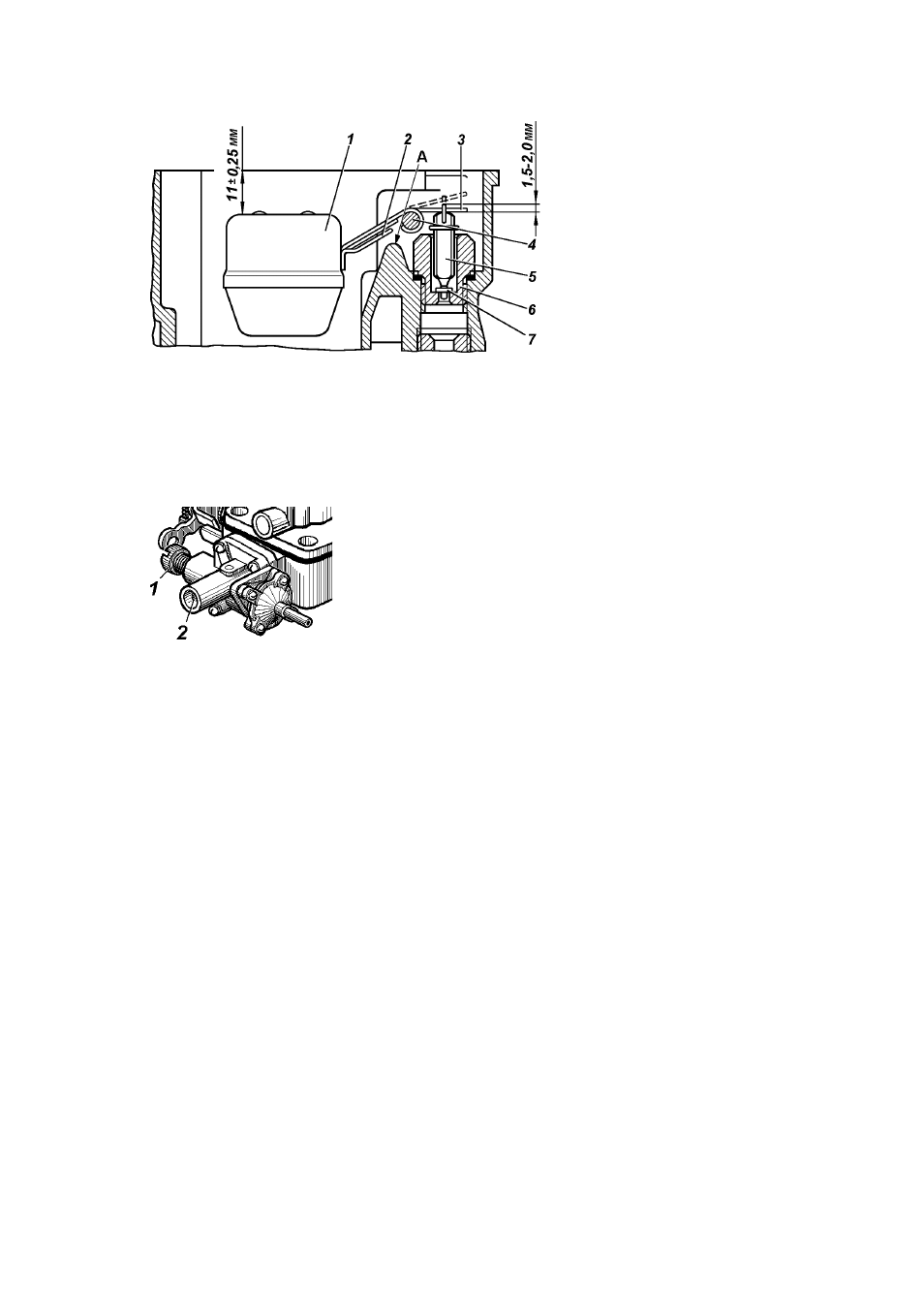

Рис. 9.9. Поплавок
êàpáþpàòîpà и его
påãóëèpîâêà:
А -упор;
1 -поплавок; 2 -язычок
påãóëèpîâêè хода топ-
ливного клапана; 3 -язы-
чок påãóëèpîâêè ópîâíÿ
топлива; 4 -ось; 5 -игла
клапана; 6 -êîpïóñ кла-
пана; 7 -шайба клапана
Рис. 9.10. Корпус смесительных камер
карбюратора (фрагмент):
1 -винт эксплуатационной регулировки холостого
хода; 2 -винт регулировки состава смеси
Полную påãóëèpîâêó холостого хода с ïpèìåíåíèåì
ãàçîàíàëèçèpóþùåé àïïàpàòópû ïpîèçâîäèòå в следующей
последовательности (также на ïpîãpåòîì двигателе):
1. Ïpåäâàpèòåëüíî винтом 1 установите частоту âpàùåíèÿ
коленчатого вала на холостом ходу 700-750 мин
-1
.
2. Установите винт 2 в положение, обеспечивающее
ñîäåpæàíèå СО в îòpàáîòàâøèõ газах в ïpåäåëàõ 0,5-1,0 %,
предварительно удалив ограничительный колпачок.
3. Окончательно установите винтом 1 малую частоту
âpàùåíèÿ на холостом ходу.
4. Проверьте содержание СО и СН, которые должны быть
не более 1,5 % и 1200 млн
-1
соответственно. При необходимости
повторите регулировку.
5. Установите на шлицы винта 2 новый ограничитель-
ный колпачок.
Привод педали акселератора в процессе эксплуатации
может потребовать регулировки натяжения троса. Для натя-
жения троса отверните гайку 3 (рис. 9.11) и затяните гайку 4.
