124
При нажатии на педаль тормоза поршень регулятора
давления должен выдвинуться из корпуса на 1,7 - 2,3 мм.
Отсутствие хода поршня, а также его недостаточный или
чрезмерный ход свидетельствует о неисправности регулятора
или его привода.
Обращайте внимание при осмотрах гидропривода на
расположение контрольной заглушки 15 (см. рис. 9.60) и
отсутствие подтекания из-под нее тормозной жидкости. В
нормальном состоянии заглушка должна быть утоплена в
отверстие корпуса регулятора до упора. При выступании
заглушки из отверстия и подтекании тормозной жидкости
регулятор подлежит ремонту или замене.
В процессе эксплуатации и при замене задних рессор необ-
ходимо регулировать усилие упругого рычага 5 (рис. 9.61) на
поршень регулятора. Регулировку производить в следующей
последовательности:
1. Установить снаряженный автомобиль на ровной
горизонтальной площадке.

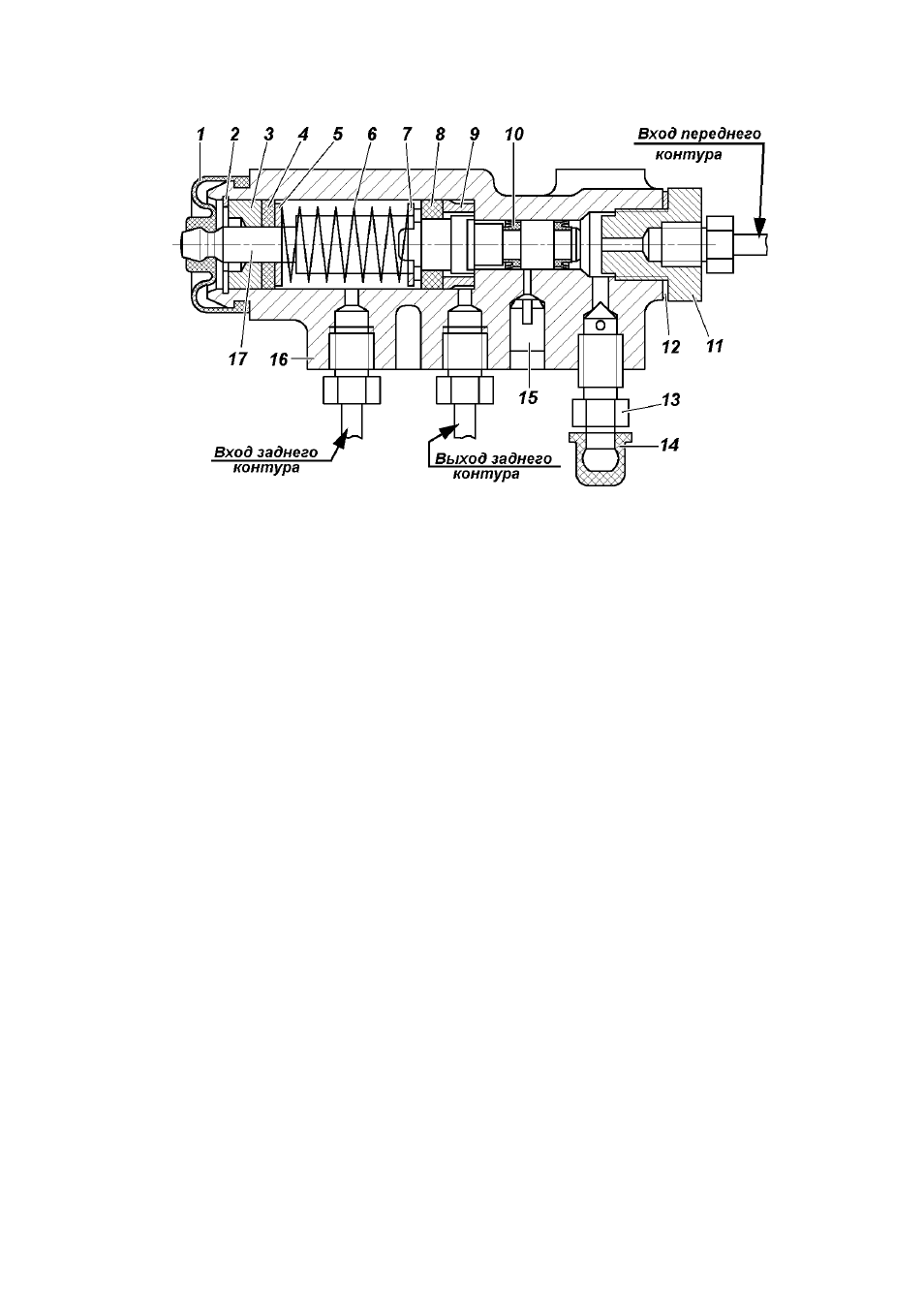

Рис. 9.60. Регулятор давления:
1 -защитный чехол; 2 -стопорное кольцо; 3 -втулка; 4 -уплотнительное
кольцо поршня; 5, 7 -опорная шайба пружины поршня; 6 -пружина
поршня; 8 -уплотнитель; 9 -втулка корпуса; 10 -манжета; 11 -пробка;
12 -прокладка пробки; 13 -перепускной клапан; 14 -колпачок; 15 -
заглушка; 16 -корпус; 17 -поршень
