Инструкция по эксплуатации УАЗ Hunter УАЗ-3153
Страница 117
117
3. Отверните седло 6 предохранительного клапана, выньте
шарик 4, направляющую 3 и пружину 2. Выньте кольцо 8 и
фильтр 7 из седла предохранительного клапана.
4. Промойте детали и продуйте сжатым воздухом.
5. Сборку производите в обратном порядке. При сборке
соблюдайте чистоту. При разборке и сборке, чтобы не нарушить
регулировку предохранительного клапана, не изменяйте
количество регулировочных прокладок 11.
Тормозные системы
Внимание! На автомобиле УАЗ-315148 после длительной
стоянки (более 8 часов) начинайте движение не ранее чем через
20...30 секунд после запуска двигателя, чтобы вакуумный насос
создал достаточное, для комфортного торможения, разрежение
в вакуумном усилителе тормозов.
При частом нажатии на педаль ториоза (после отпускания
педали сразу же следует повторное нажатие) имейте в виду,
что после 2...3-го нажатия возможно увеличение усилия на
педали тормоза из-за уменьшения разрежения в вакуумном
усилителе.
При нажатии на педаль тормоза (автомобиль стоит, двигатель
работает на холостом ходу) возможен легкий шум от впуска
воздуха в вакуумный усилитель.
Уровень тормозной жидкости в бачке 3 (рис. 9.56) проверяется
визуально по меткам, нанесенным на корпусе бачка,
выполненного из полупрозрачной пластмассы. При снятой
крышке 2 и новых накладках тормозных механизмов уровень
жидкости должен быть на метке "MAX". Если гидропривод
тормозов исправен, понижение уровня жидкости в бачке

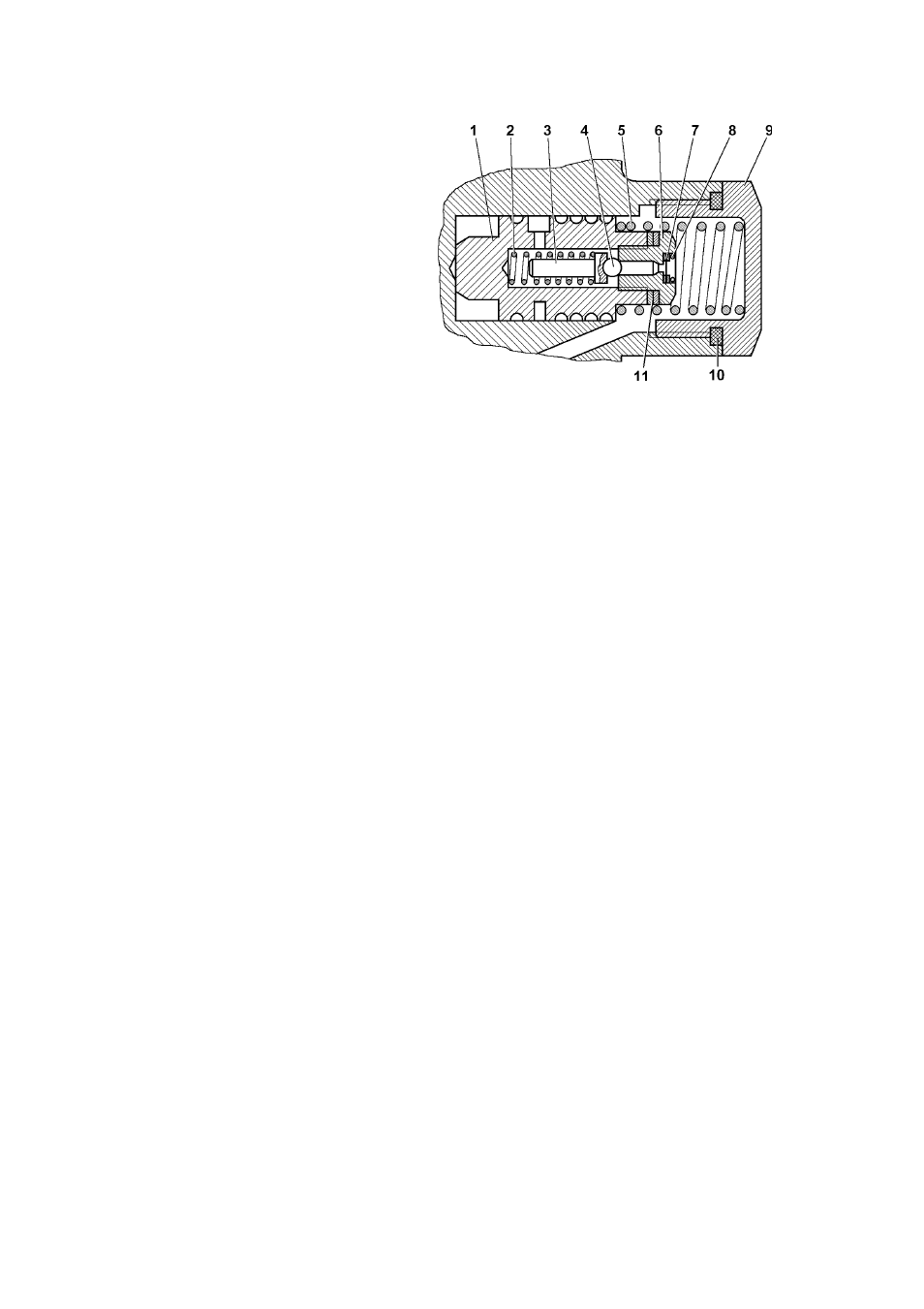

Рис. 9.55. Расходный и предо-
хранительный клапаны насоса:
1 -золотник расходного клапана;
2 -пружина предохранительного
клапана; 3 -направляющая пру-
жины предохранительного кла-
пана; 4 -шарик предохранитель-
ного клапана; 5 -пружина золот-
ника; 6-седло предохранитель-
ного клапана; 7 -фильтр; 8 -
кольцо; 9 -пробка-заглушка;
10 -прокладка уплотнительная;
11 -прокладки регулировочные
