генератора двигателя ЗМЗ-40904 экологического класса 3
обеспечивается автоматическим механизмом натяжения ремня.
В процессе эксплуатации регулировка натяжения ремня не
требуется.
Для проверки исправности автоматического механизма
натяжения проверьте плавность перемещения рычага с роликом
механизма из одного крайнего положения в другое при снятом
ремне. В случае заедания замените механизм натяжения ремня.
Рабочая температура охлаждающей жидкости на выходе из
двигателя - плюс 80-105 °С. допускается кратковременная (не
более 5 минут) работа двигателя при повышении тепературы
охлаждающей жидкости до 109 °С.
Система впрыска бензина с микропроцессорным
управлением топливоподачей и зажиганием
двигателей УМЗ-4213 и ЗМЗ-409 (рис. 9.23, 9,24, 9.25)
Для осуществления режима самодиагностики блока
управления КМПСУД и для подключения средств автомати-
зированной внешней диагностики и программирования системы
управления двигателем под капотом на щитке передка (над
двигателем) установлен диагностический разъем.
Силовая цепь главного реле, идущая от аккумулятора,
защищена от коротких замыканий на "массу" жгутовым
плавким предохранителем на 10 А. Одновременно, цепь

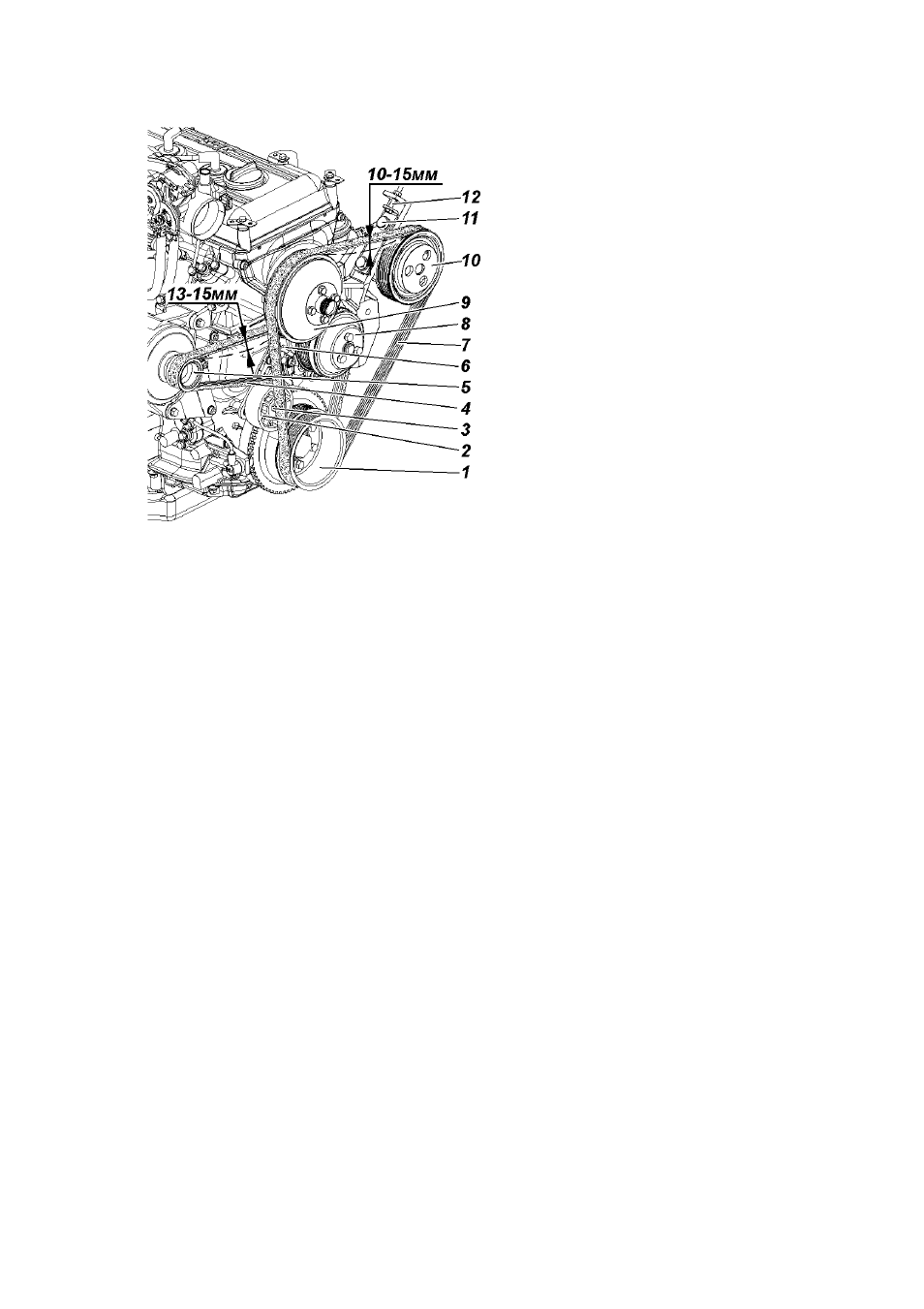

Рис. 9.22. Натяжение ремней
привода агрегатов:
1 -шкив коленчатого вала; 2 -
натяжной ролик; 3 -болт крепле-
ния натяжного ролика; 4 -ремень
привода насоса системы охлаж-
дения и генератора; 5 -шкив
генератора; 6 -регулировочный
болт натяжного ролика; 7 -ремень
привода вентилятора и насоса
гидроусилителя рулевого
управления; 8 -шкив насоса
системы охлаждения; 9 -шкив
вентилятора; 10 -шкив насоса
гидроусилителя рулевого управ-
ления; 11 -болты крепления;
12 -регулировочный болт
