72

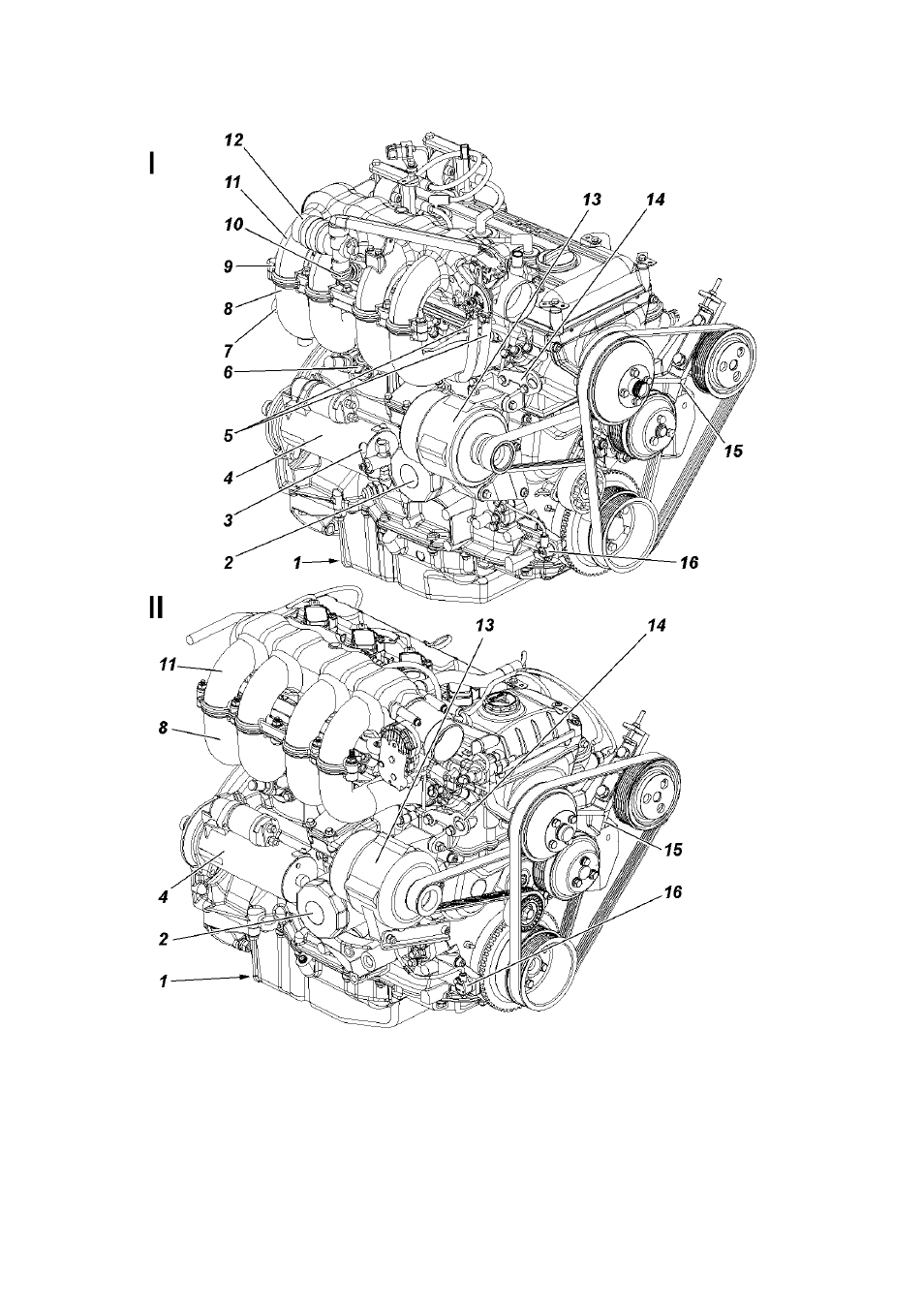

Рис. 9.19. Двигатель
ЗМЗ-409 (вид справа):

1 -сливная пробка
масляного картера; 2 -

масляный фильтр; 3 -краник

масляного радиатора; 4 - стартер; 5 -шланги подогрева дросселя; 6 -штуцер
подогрева дросселя; 7 -шланг от регулятора давления топлива к каналу
холостого хода; 8 -впускная труба; 9 -регулятор давления топлива; 10 -
шланг подачи воздуха; 11 -ресивер; 12 -регулятор холостого хода; 13 -
генератор; 14 -грузовая проушина; 15 -кронштейн насоса гидроусилителя;
16 -датчик положения коленчатого вала (датчик синхронизации)
I -Экологический класс 2; II -Экологический класс 3 (ЗМЗ-40904)
