97
в паз маховика. Убедиться в совпадении отверстия 3 в первой
шейке впускного распределительного вала и отверстия 2 в
передней крышке распределительных валов (смотреть через
маслозаливную горловину крышки клапанов). В случае
несовпадения отверстий вынуть штифт, повернуть коленчатый
вал на один оборот (360°) до совпадения отверстий и зафикси-
ровать это положение штифтом, что будет соответствовать
положению поршня первого цилиндра в ВМТ такта сжатия.
3. Ослабить гайку 11 крепления натяжного ролика зубчатого
ремня.
4. При необходимости замены ремня - снять ремень.
5. Ослабить крепление ТНВД к задней опоре и болты 14
крепления ТНВД к переднему кронштейну.
6. Зафиксировать шкив ТНВД с помощью штифта-
центратора ТНВД ЗМ 6999-4119, как показано на рис. 9.37, при
необходимости совместив отверстие в корпусе ТНВД с пазом
ступицы шкива ТНВД.
7. Проверить подвижность коромысла с успокоительными
роликами на оси, при необходимости нанести на ось смазку
ЦИАТИМ-221 (ГОСТ 9433-80) или ВНИИ НП-279 (ГОСТ
14296-78).
8. При замене ремня привода ТНВД - установить новый
зубчатый ремень привода ТНВД зубьями во впадины шкива
коленчатого вала 7 и шкива ТНВД (следить, чтобы слабина
ведущей ветви ремня была минимальной и могла быть

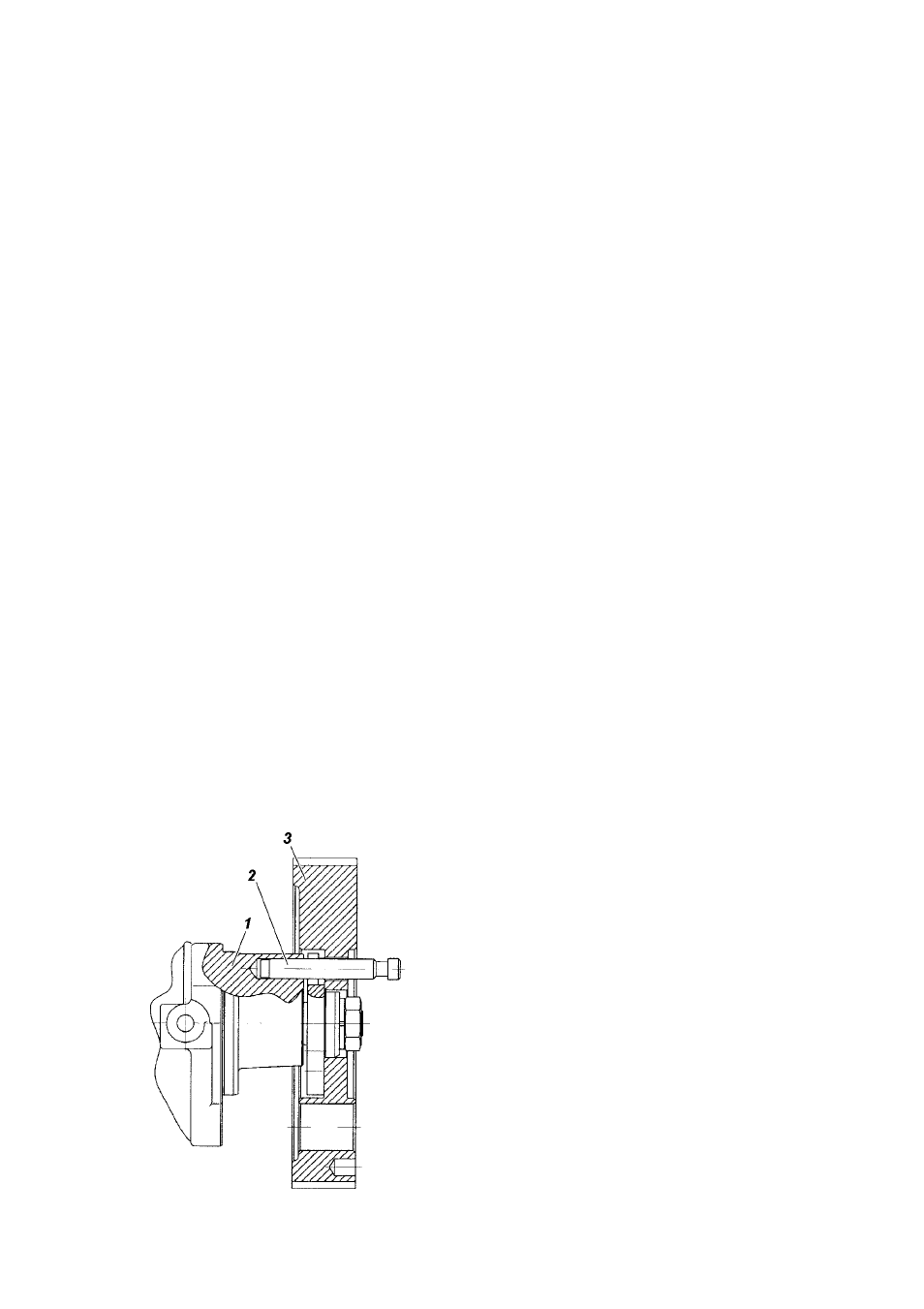

Рис. 9.37. Фиксация шкива ТНВД
штифтом:
1 -корпус ТНВД; 2 -штифт-центратор
ТНВД; 3 -шкив ТНВД
выбрана при незначительном
повороте корпуса ТНВД, а ступица
ТНВД надежно заштифтована с
отверстием в корпусе ТНВД) и
поворотом ТНВД рукой выбрать
слабину ремня.
9. Ослабить гайку 11 крепления
натяжного эксцентрикового ролика
10 и произвести натяжение ремня,
повернув ролик специальным
