119
для чего нажмите сверху на центральную часть защитного
колпачка 1 (при включенном зажигании на щитке приборов
должна загореться сигнальная лампа).
Проверяйте состояние тормозных шлангов. При появлении
трещин на наружной поверхности, шланги необходимо заменить.
Дисковые тормозные механизмы передних колес. Для осмотра
тормозных колодок 2 (рис. 9.57) установите автомобиль на
горизонтальной площадке, затормозите стояночным тормозом
и снимите колесо. Осмотр колодок проводите через окно в
суппорте 4. Если фрикционные накладки износились до толщины
1,5-2,0 мм, то замените колодки новыми. Замену производите
на обоих передних колесах.
Для замены тормозных колодок отверните болты 16,
снимите держатель 18 и пружину 1.
Проверьте состояние тормозного диска. Если на поверхности
тормозного диска имеются глубокие риски и задиры, то его
необходимо снять с автомобиля, очистить и отшлифовать. При
износе диска до толщины 20,4 мм замените его новым.
Проверьте защитные колпачки 5 и чехлы 8, которые

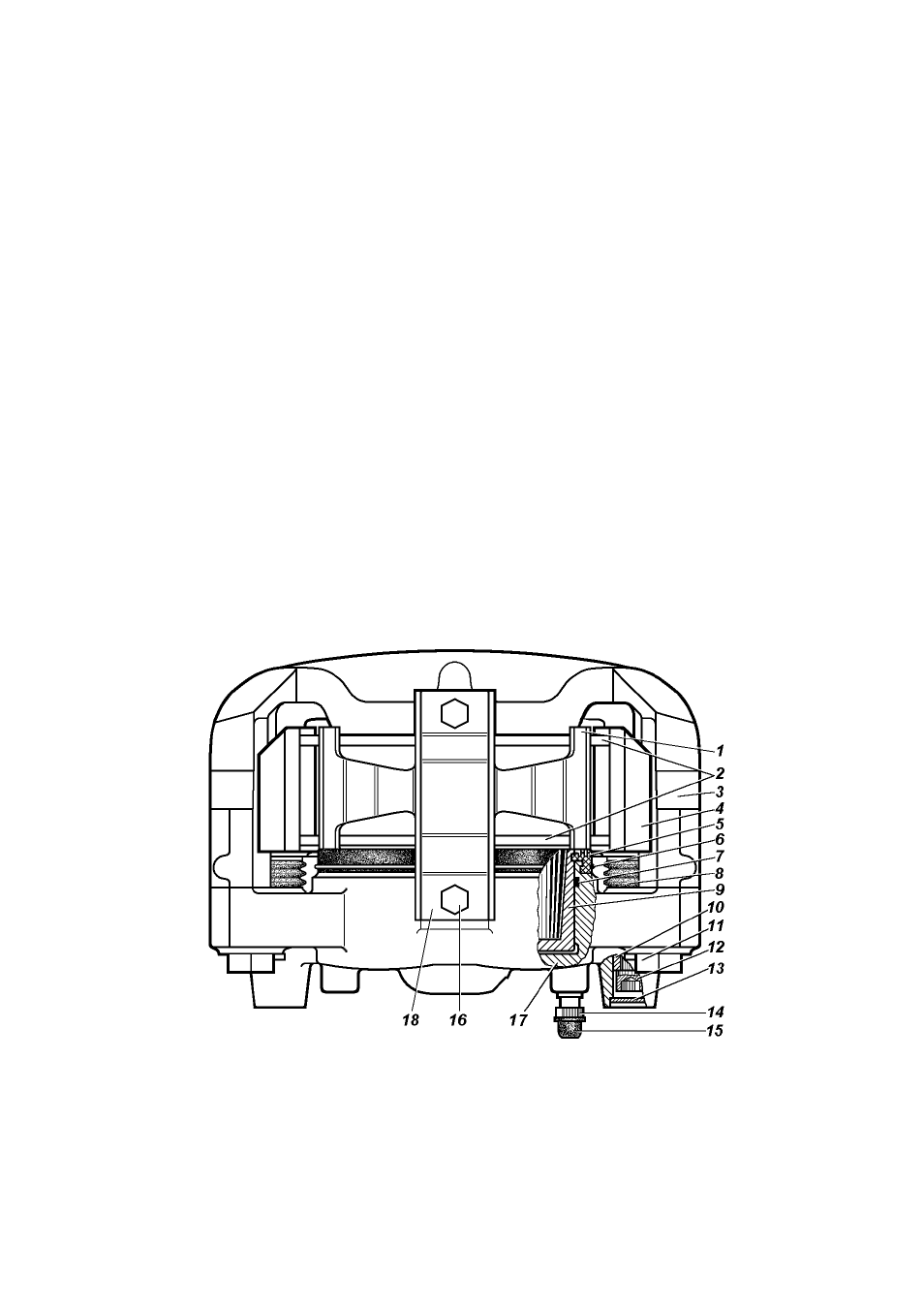

Рис. 9.57. Передние дисковые тормоза:
1 -пружина; 2 -колодки; 3 -скоба; 4 -суппорт; 5 -защитный колпачок; 6
-стопорное кольцо; 7 -уплотнительное кольцо; 8 -защитный чехол; 9 -
поршень; 10 -втулка; 11 -болт; 12 -винт; 13 -заглушка; 14 -перепускной
клапан; 15 -колпачок; 16 -болты крепления держателя пружины; 17 -блок
цилиндров; 18 -держатель пружины
