Инструкция по эксплуатации УАЗ Hunter УАЗ-3153
Страница 28
28
26 -выключатель противотуманных задних огней с встроен-
ными лампами подсветки и контроля включения;
27 -трехпозиционный переключатель электродвигателя
отопителя;
28 -выключатель наружного освещения;
29 -ручка управления воздушной заслонкой карбюратора
(УАЗ-31519). Ручка фиксируется поворотом на 90° в любую
сторону;
30 -педаль акселератора;
31 -педаль тормоза;
32 -педаль выключения сцепления;
33 -рычаг привода замка капота;
34 -розетка переносной лампы;
35 -ручка управления жалюзи радиатора. При вытягивании
ручки створки жалюзи закрываются;
36 -выключатель зажигания (УАЗ-315143, УАЗ-315148 -
выключатель пуска двигателя) (рис. 3.4). Выключатель замка
зажигания закреплен на рулевой колонке болтами с отрывной
головкой для предотвращения демонтажа замка зажигания с
противоугонным устройством обычными ключами. На заводе
головки болтов не отрываются с целью сохранения возможности
снятия замка с рулевой колонки в предпродажный период.
Потребитель должен сам принять решение о необходимости
отрыва головок болтов.
Выключатель замка зажигания имеет четыре положения:
0 -все выключено (положение фиксированное);
I -включено зажигание (положение фиксированное);
II -включен стартер (нефиксированное положение);
III -стоянка (положение фиксированное).
Ключ вынимается из замка только в положении III, при
этом срабатывает механизм запорного устройства, блокирующий
вал рулевого управления.
Для блокировки рулевого управления на стоянке установите

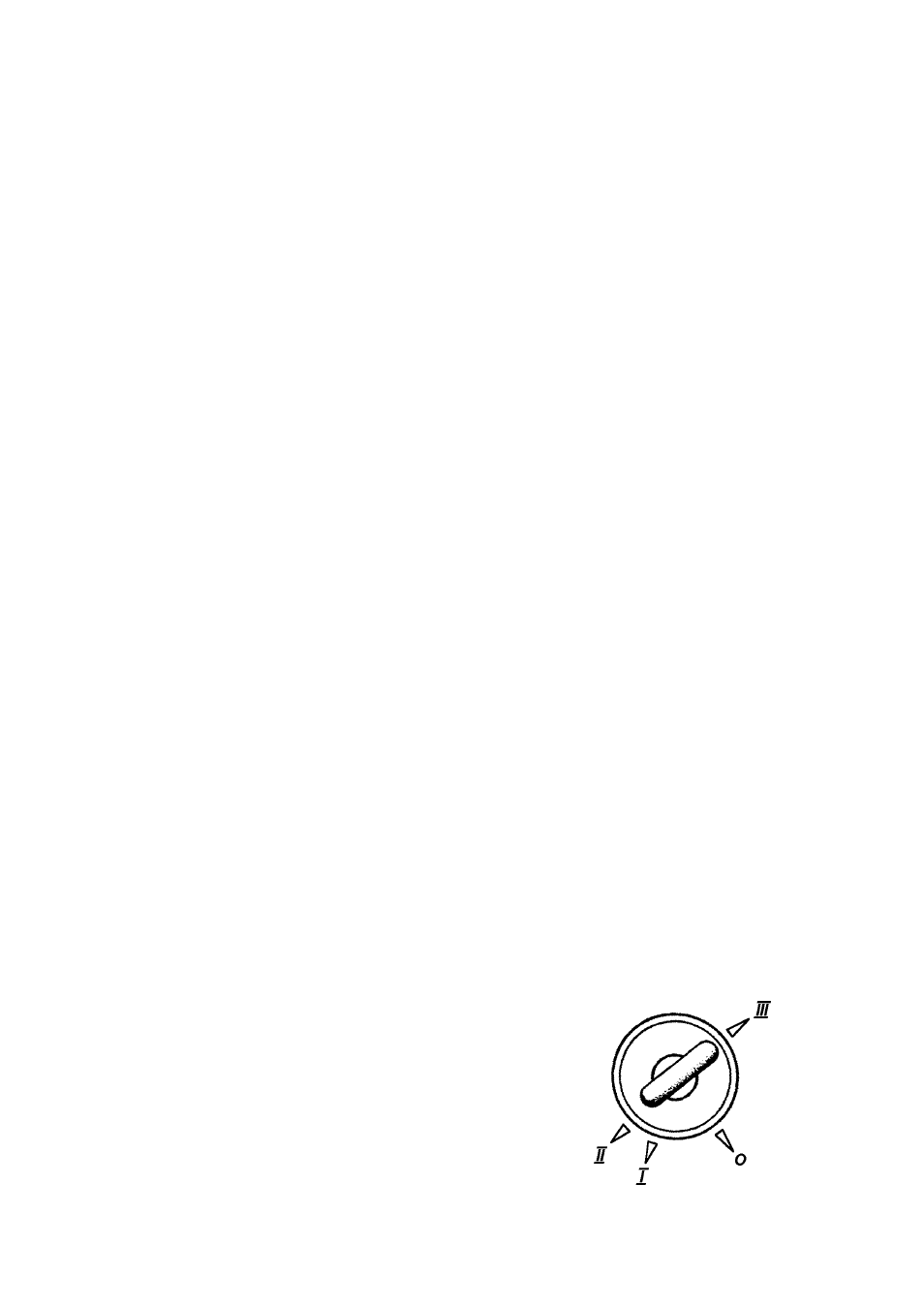

Рис. 3.4. Положение ключа в выключателе
зажигания (наименование позиций см. в
тексте)
ключ в положение III, выньте его и поверните
рулевое колесо в любую сторону до щелчка,
означающего, что язычок запорного
устройства замка совпал с пазом стопорной
втулки вала рулевого колеса.
