Применение циклов обработки
2.3
Определ
ение
обра
зц
а
P
A
TTERN DEF

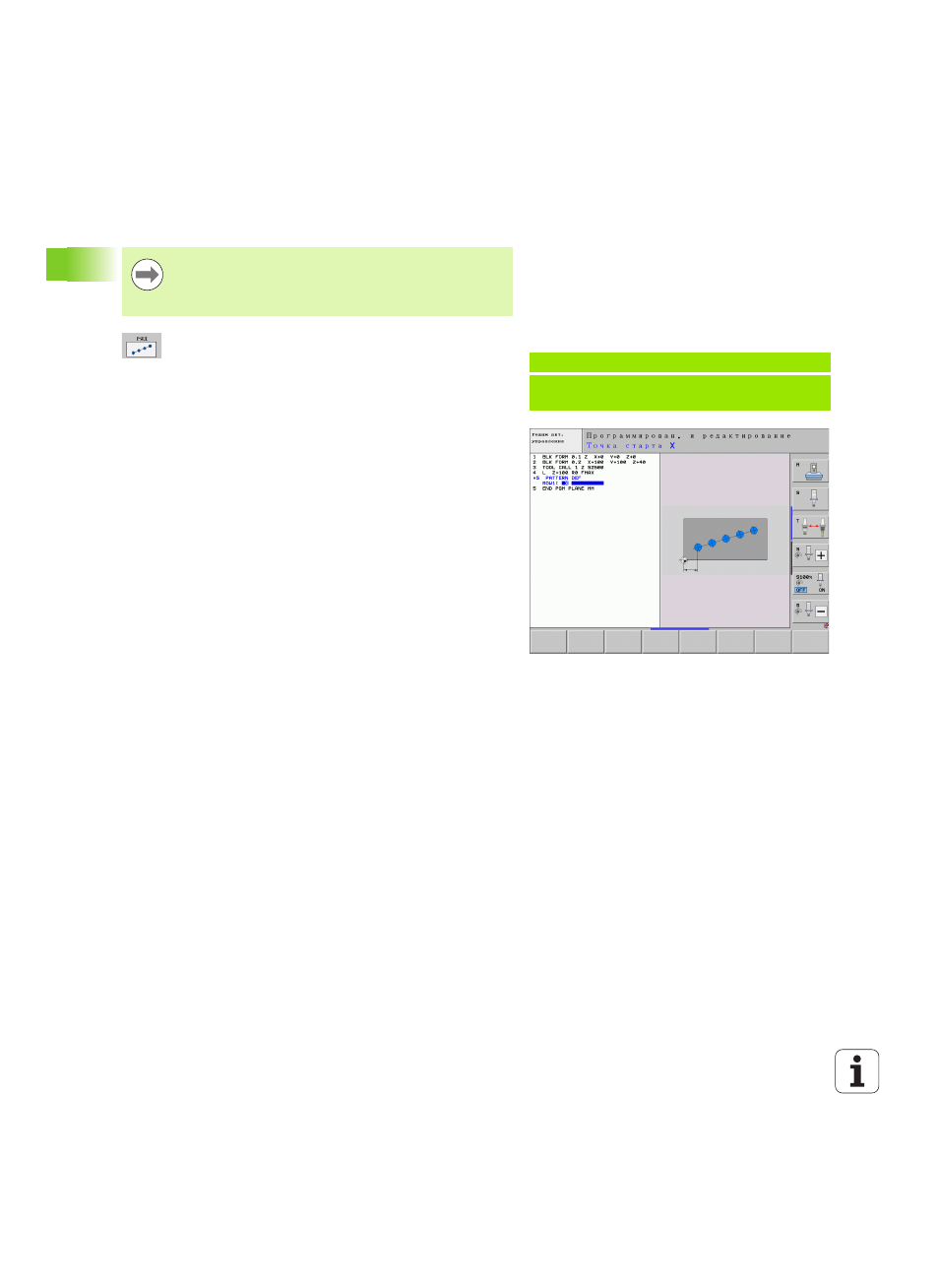

Определение отдельного ряда
Точка старта X (абсолютная): координата точки
старта ряда на оси X
Точка старта Y (абсолютная): координата точки
старта ряда на оси Y
Расстояние позиций обработки (в инкрементах):
расстояние между позициями обработки.
Значение может быть положительным или
отрицательным
Количество шагов: общее количество позиций
обработки
Поворот всего образца (абсолютный): угол поворота
вокруг заданной точки старта. Опорная ось:
главная ось активной плоскости обработки
(например, X для оси инструмента Z). Значение
может быть положительным или отрицательным
Координата поверхности заготовки (абсолютная):
введите координату Z, в которой должна
начинаться обработка
Если определяется поверхность заготовки в Z не
равная 0, то это значение действует дополнительно до
поверхности заготовки Q203, определенной в цикле
обработки.
Пример: NC-кадры
10 L Z+100 R0 FMAX
11 PATTERN DEF
ROW1 (X+25 Y+33,5 D+8 NUM5 ROT+0 Z+0)
