190

Циклы обработки: определение образцов

6.2

ГР

УППА

ОТ

ВЕР

С

Т

ИЙ

НА

ОКР

УЖНОС

ТИ

(

цик

л

220, DIN/ISO:

G220)

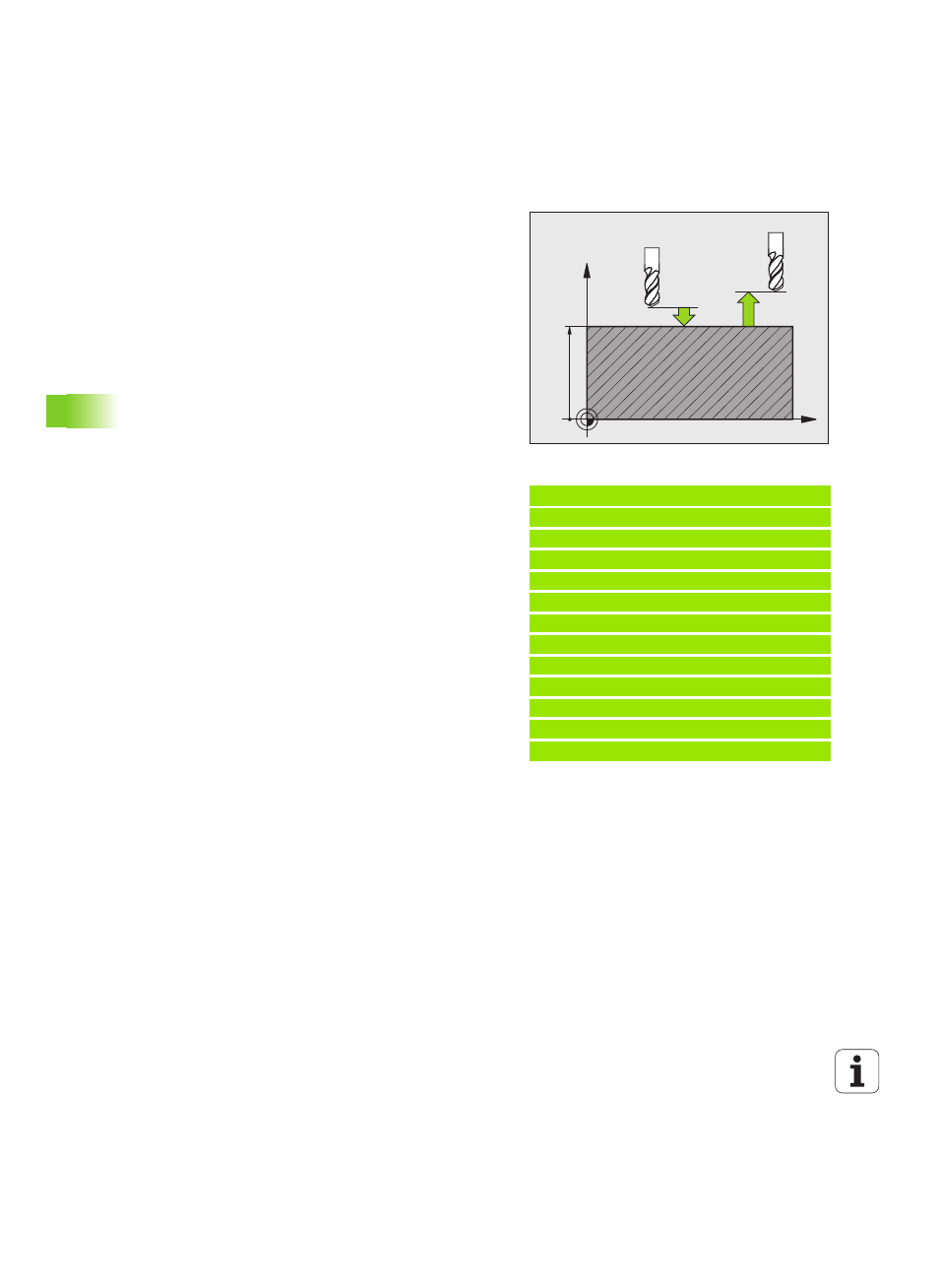

Безопасное расстояние Q200 (в инкрементах):

расстояние от вершины инструмента до

поверхности заготовки. Диапазон ввода от 0 до

99999,9999 или через PREDEF

Коорд. поверхности заготовки Q203 (абсолютная):

координата поверхности заготовки. Диапазон

ввода от -99999,9999 до 99999,9999

2-ое безопасное расстояние Q204 (в инкрементах):

координата по оси шпинделя, на которой

невозможно столкновение инструмента и

заготовки (зажимного приспособления). Диапазон

ввода от 0 до 99999,9999 или через PREDEF

Перемещение на безопасную высоту Q301:

определяет, как должен перемещаться

инструмент между проходами:

0: между проходами перемещение на безопасное

расстояние

1: между проходами перемещение на 2-е

безопасное расстояние

или через PREDEF

Тип перемещения? Прямая=0/окружность=1 Q365:

определяет, с какой функцией траектории

инструмент должен перемещаться между

рабочими ходами:

0: между рабочими ходами перемещение по

прямой

1: между рабочими ходами перемещение по

радиусу сегмента круговым движением

Пример: NC-кадры

53 CYCL DEF 220 ГР. ОТВЕРСТИЙ НА ОКР.

Q216=+50 ;ЦЕНТР 1-ОЙ ОСИ

Q217=+50 ;ЦЕНТР 2-Й ОСИ

Q244=80 ;ДИАМЕТР СЕГМЕНТА

Q245=+0 ;НАЧ. УГОЛ

Q246=+360 ;КОНЕЧНЫЙ УГОЛ

Q247=+0 ;ШАГ УГЛА

Q241=8

;КОЛИЧЕСТВО ПРОХОДОВ

Q200=2

;БЕЗОПАСНОЕ РАССТОЯНИЕ

Q203=+30 ;КООРД. ПОВЕРХНОСТИ

Q204=50 ;2-ОЕ БЕЗОП. РАССТОЯНИЕ

Q301=1

;ПЕРЕХОД НА БЕЗ. ВЫСОТУ

Q365=0

;ТИП ПЕРЕМЕЩЕНИЯ

X

Z

Q200

Q203

Q204
