HEIDENHAIN iTNC 530 351
14.3
Р
А
ЗВ
ОР
ОТ
ПЛОСКОС
Т
И
ОБР
А
БОТКИ
по
дв
ум
от
в
е
р
с
ти
я
м
(
цик
л
401,
DIN/ISO:
G401)
14.3 РАЗВОРОТ ПЛОСКОСТИ
ОБРАБОТКИ по двум
отверстиям (цикл 401,
DIN/ISO: G401)
Ход цикла

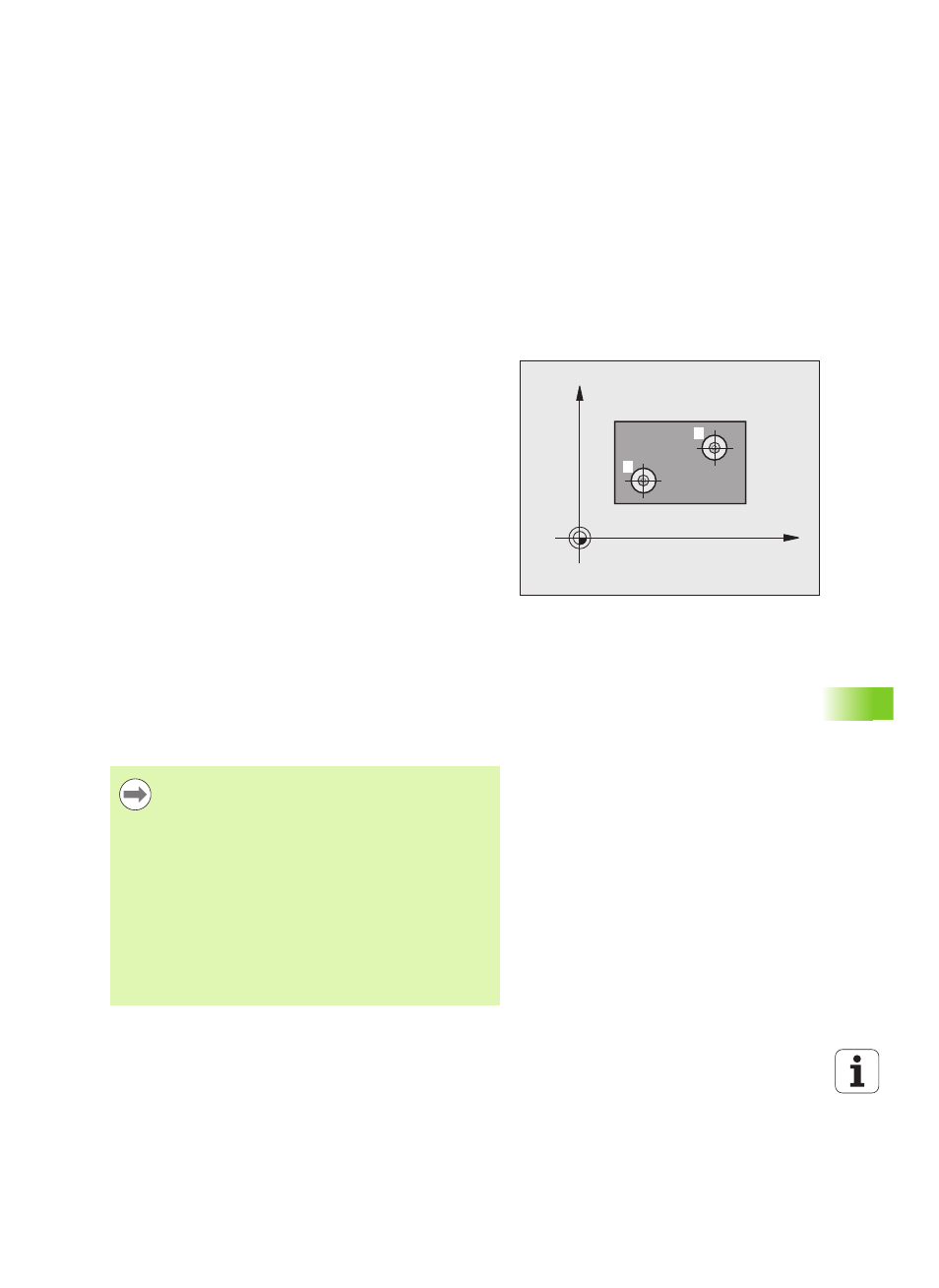

Цикл измерительного щупа 401 определяет центры двух
отверстий. Затем система ЧПУ рассчитывает угол между главной
осью плоскости обработки и прямой, соединяющей центры
отверстий. С помощью функции разворота плоскости обработки
ЧПУ компенсирует вычисленное значение. Альтернативно можно
компенсировать полученный наклон путем поворота круглого
стола.
1 Система ЧПУ позиционирует измерительный щуп с
ускоренной подачей (значение из MP6150) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 344) в заданный центр
первого отверстия 1
2 Затем измерительный щуп перемещается на заданную высоту
измерения и путем четырех касаний определяет первый центр
отверстия
3 После этого щуп возвращается на безопасную высоту и
позиционируется в заданный центр второго отверстия 2
4 Система ЧПУ перемещает измерительный щуп на заданную
высоту измерения и путем четырех касаний определяет центр
второго отверстия
5 Система ЧПУ позиционирует щуп обратно на безопасную
высоту и осуществляет разворот плоскости обработки на
измеренную величину
Учитывайте при программировании!
X
Y
1
2
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Система ЧПУ отменяет активный разворот плоскости
обработки в начале цикла.
Этот цикл измерительного щупа запрещен при
активной функции наклона плоскости обработки.
Если необходимо компенсировать неровное
положение путем поворота круглого стола ЧПУ
автоматически использует следующие оси вращения:
 C для оси инструмента Z
 B для оси инструмента Y
 A для оси инструмента X
