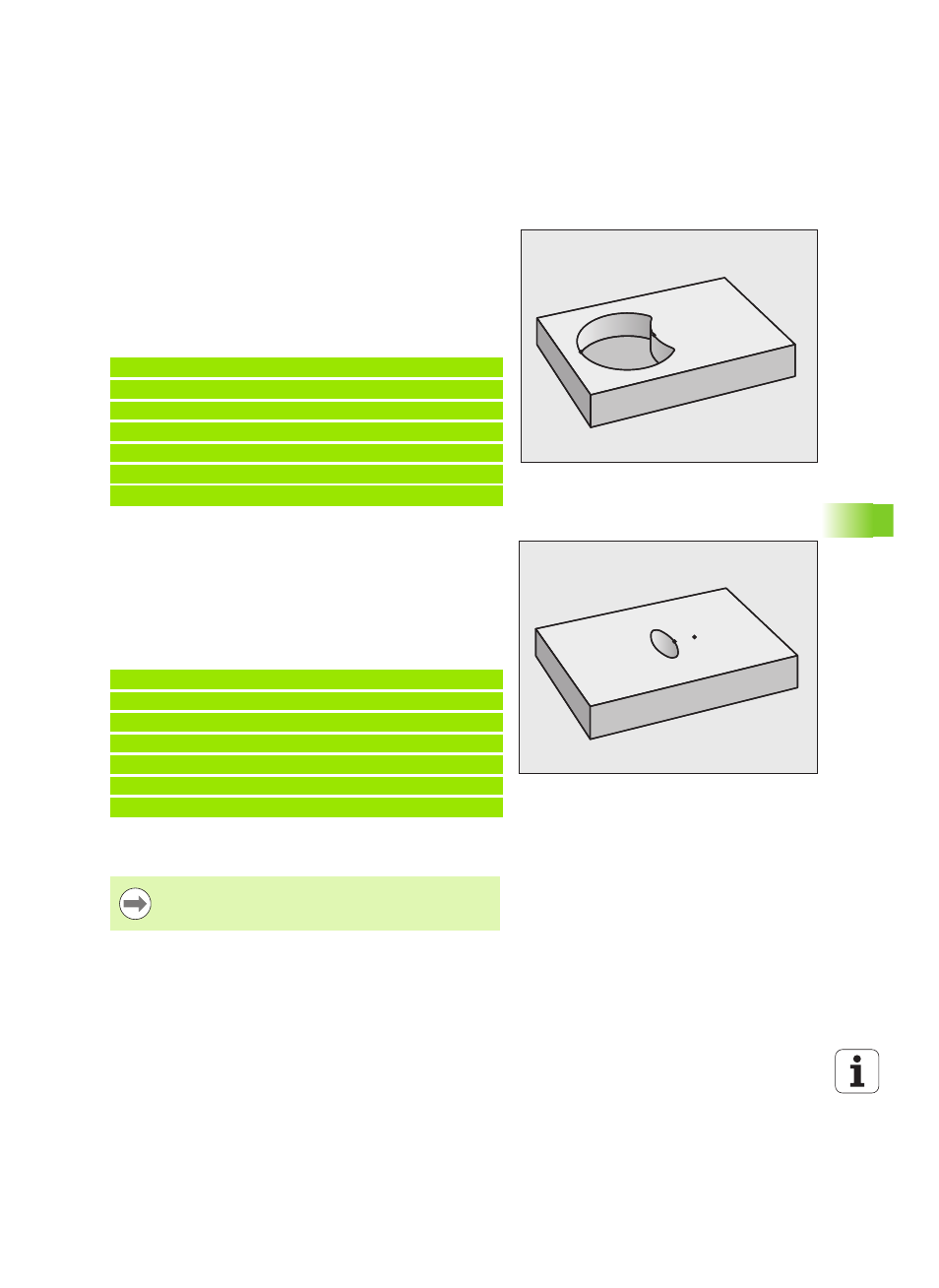

“Разностная” площадь
Поверхность A должна обрабатываться за исключением

перекрытого поверхностью B участка:

Поверхности A и B должны программироваться в отдельных

программах без поправки на радиус

В формуле контура поверхность B вычитается с помощью

функции “Вырезание“ из поверхности A

Программа определения контура:

Площадь "пересечения"
Должна обрабатываться площадь пересечения A и B.

(Оставшиеся площади должны остаться необработанными).

Поверхности A и B должны программироваться в отдельных

программах без коррекции радиуса

В формуле контура поверхности A и B пересчитываются с

помощью функции “Пересечение“

Программа определения контура:

Обработка контуров с помощью SL-циклов

A

B

50 ...

51 ...

52 DECLARE CONTOUR QC1 = “КАРМАН_A.H“

53 DECLARE CONTOUR QC2 = “КАРМАН_B.H“

54 QC10 = QC1 \ QC2

55 ...

56 ...

A

B

50 ...

51 ...

52 DECLARE CONTOUR QC1 = “КАРМАН_A.H“

53 DECLARE CONTOUR QC2 = “КАРМАН_B.H“

54 QC10 = QC1 & QC2

55 ...

56 ...

Обработка общего контура выполняется с помощью

SL-циклов 20 - 24 (смотри „Обзор” на странице 198).
