166 Циклы обработки: фрезерование карманов / островов / канавок
5.4
ФРЕ
З
ЕР
ОВ
АНИЕ
КАНАВКИ
(
цик
л
253, DIN/ISO:
G253)

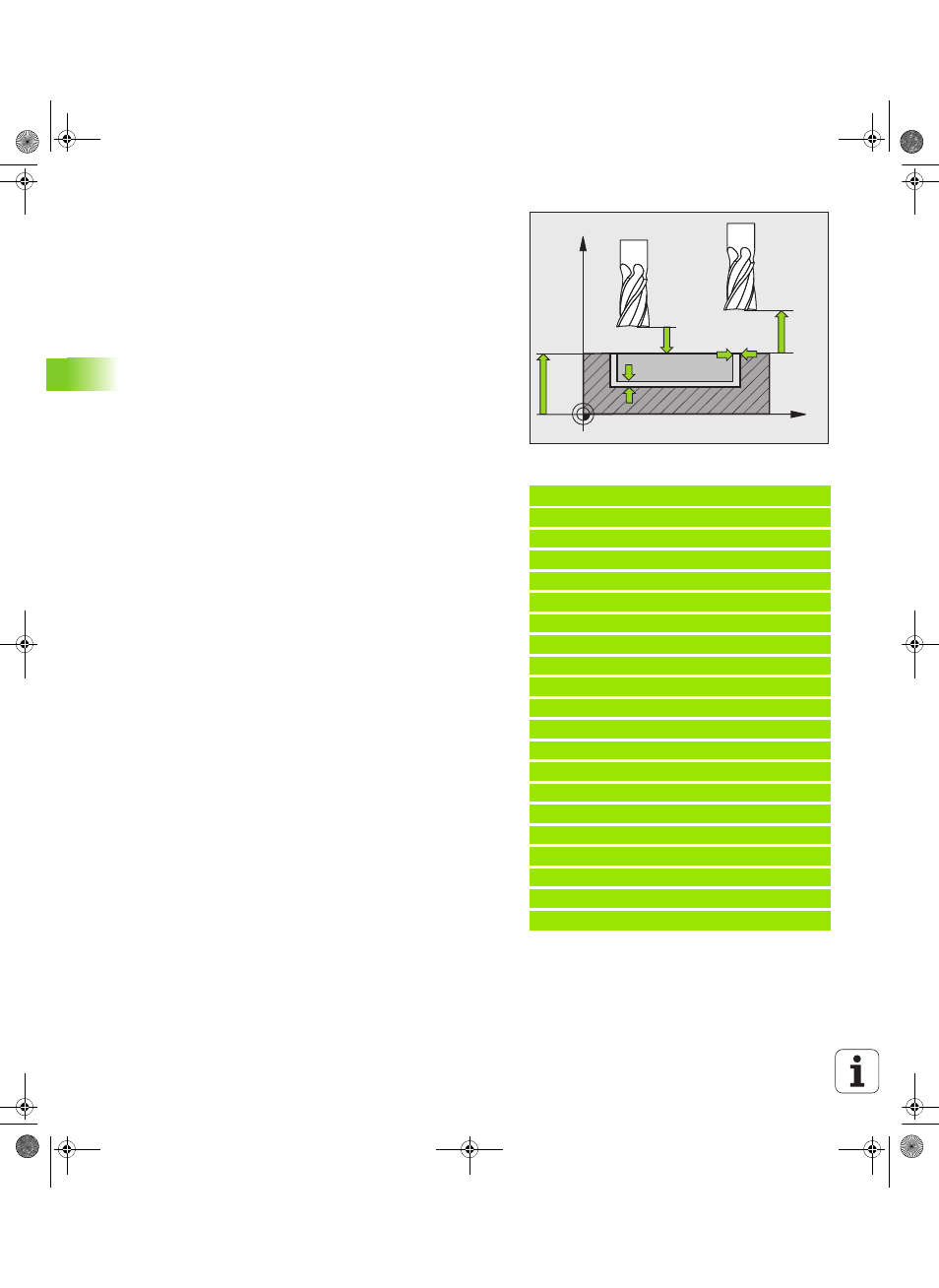

 Безопасное расстояние Q200 (в инкрементах):
расстояние между торцевой стороной
инструмента и поверхностью заготовки. Диапазон
ввода от 0 до 99999,9999 или через PREDEF
 Координата поверхности заготовки Q203
(абсолютная): абсолютная координата
поверхности заготовки. Диапазон ввода от
-99999,9999 до 99999,9999
 2-ое безопасное расстояние Q204 (в инкрементах):
координата по оси шпинделя, на которой
невозможно столкновение инструмента и
заготовки (зажимного приспособления). Диапазон
ввода от 0 до 99999,9999 или через PREDEF
 Стратегия погружения Q366: вид стратегии
врезания:
 0 = перпендикулярное врезание. Независимо от
определенного в таблице инструментов угла
врезания ANGLE система ЧПУ погружает
инструмент перпендикулярно
 1 = врезание по спирали. В таблице
инструментов угол врезания ANGLE для
активного инструмента должен быть задан
неравным 0. В противном случае программа
выдаст сообщение об ошибке. Врезаться
необходимо только по спирали, если для этого
достаточно места
 2 = врезание маятниковым движением. В
таблице инструментов угол врезания ANGLE
для активного инструмента должен быть задан
неравным 0. В противном случае ЧПУ выдаст
сообщение об ошибке
 Альтернативно PREDEF
 Подача чистовой обработки Q385: скорость
перемещения инструмента при чистовой
обработке боковых поверхностей и дна в мм/мин.
Диапазон ввода от 0 до 99999,9999 или через
FAUTO, FU, FZ
 Привязка подачи (от 0 до 3) Q439: выбор, к чему
относится запрограммированная подача:
 0 = подача относится к траектории центра
инструмента
 1 = только при чистовой обработке боковой
поверхности подача относится к режущей
кромке инструмента, в противном случае — к
траектории центра
 2 = при чистовой обработке боковой
поверхности и при чистовой обработке боковой
поверхности подача относится к режущей
кромке инструмента, в противном случае — к
траектории центра
 3 = подача всегда относится к режущей кромке
инструмента, в противном случае — к
траектории центра
Пример: NC-кадры
8 CYCL DEF 253 ФРЕЗЕРОВАНИЕ КАНАВКИ
Q215=0 ;ОБЪЕМ ОБРАБОТКИ
Q218=80 ;ДЛИНА КАНАВКИ
Q219=12 ;ШИРИНА КАНАВКИ
Q368=0.2 ;ПРИПУСК СБОКУ
Q374=+0 ;УГОЛ ПОВОРОТА
Q367=0 ;ПОЛОЖЕНИЕ КАНАВКИ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ
Q201=-20 ;ГЛУБИНА
Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ
Q369=0.1 ;ПРИПУСК НА ГЛУБИНЕ
Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ
Q338=5 ;ВРЕЗАНИЕ ЧИСТ. ОБРАБ.
Q200=2 ;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+0 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2-ОЕ БЕЗОП. РАССТОЯНИЕ
Q366=1 ;ВРЕЗАНИЕ
Q385=500 ;ПОДАЧА ЧИСТ.ОБР.
Q439=0 ;ПРИВЯЗКА ПОДАЧИ
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3
X
Z
Q200
Q204
Q203
Q369
Q368
