176

Циклы обработки: фрезерование карманов / островов / канавок

5.6

ПР

ЯМО

У

ГО

ЛЬНАЯ

ЦА

ПФ

А

(

цик

л

256, DIN/ISO:

G256)

Подача фрезерования Q207: скорость

передвижения инструмента при фрезеровании в

мм/мин. Диапазон ввода от 0 до 99999,999 либо

через FAUTO, FU, FZ

Вид фрезерования Q351: вид обработки

фрезерованием при M3:

+1 = попутное фрезерование

–1 = встречное фрезерование

или через PREDEF

Глубина Q201 (в инкрементах): расстояние от

поверхности заготовки до дна острова. Диапазон

ввода от -99999,9999 до 99999,9999

Глубина врезания Q202 (в инкрементах): величина,

на которую инструмент каждый раз производит

врезание; введите значение больше 0. Диапазон

ввода от 0 до 99999,9999

Подача при врезании на глубину Q206: скорость

передвижения инструмента при врезании на

глубину в мм/мин. Диапазон ввода от 0 до

99999,999 либо через FMAX, FAUTO, FU, FZ

Безопасное расстояние Q200 (в инкрементах):

расстояние между торцевой стороной

инструмента и поверхностью заготовки. Диапазон

ввода от 0 до 99999,9999 или через PREDEF

Координата поверхности заготовки Q203

(абсолютная): абсолютная координата

поверхности заготовки. Диапазон ввода от

-99999,9999 до 99999,9999

2-ое безопасное расстояние Q204 (в приращениях):

координата по оси шпинделя, при которой

невозможно столкновение инструмента и

заготовки (зажимного приспособления). Диапазон

ввода от 0 до 99999,9999 или через PREDEF

Коэффициент перекрытия траектории Q370: Q370:

Q370 x радиус инструмента дает врезание со

стороны k. Диапазон ввода от 0,1 до 1,414 или
PREDEF

Позиция подвода (0...4) Q437, определение позиции

подвода инструмента:

0: справа от острова (базовая настройка)

1: левый нижний угол

2: правый нижний угол

3: правый верхний угол

4: левый верхний угол

Если при подводе с настройкой Q437=0 на

поверхности острова появятся метки подвода,

нужно выбрать другую позицию подвода

Пример: NC-кадры

8 CYCL DEF 256 ПРЯМОУГОЛЬНЫЙ
ОСТРОВ

Q218=60 ;1-Я ДЛИНА БОК.

ПОВЕРХНОСТИ

Q424=74 ;РАЗМЕР ЗАГОТОВКИ 1

Q219=40 ;2-Я ДЛИНА БОК.

ПОВЕРХНОСТИ

Q425=60 ;РАЗМЕР ЗАГОТОВКИ 2

Q220=5

;РАДИУС УГЛА

Q368=0.2 ;ПРИПУСК СБОКУ

Q224=+0 ;УГОЛ ПОВОРОТА

Q367=0

;ПОЛОЖЕНИЕ ОСТРОВА

Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ

Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ

Q201=-20 ;ГЛУБИНА

Q202=5

;ГЛУБИНА ВРЕЗАНИЯ

Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ

Q200=2

;БЕЗОПАСНОЕ РАССТОЯНИЕ

Q203=+0 ;КООРД. ПОВЕРХНОСТИ

Q204=50 ;2-ОЕ БЕЗОП. РАССТОЯНИЕ

Q370=1

;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ

Q437=0

;ПОЗИЦИЯ ПОДВОДА

9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3

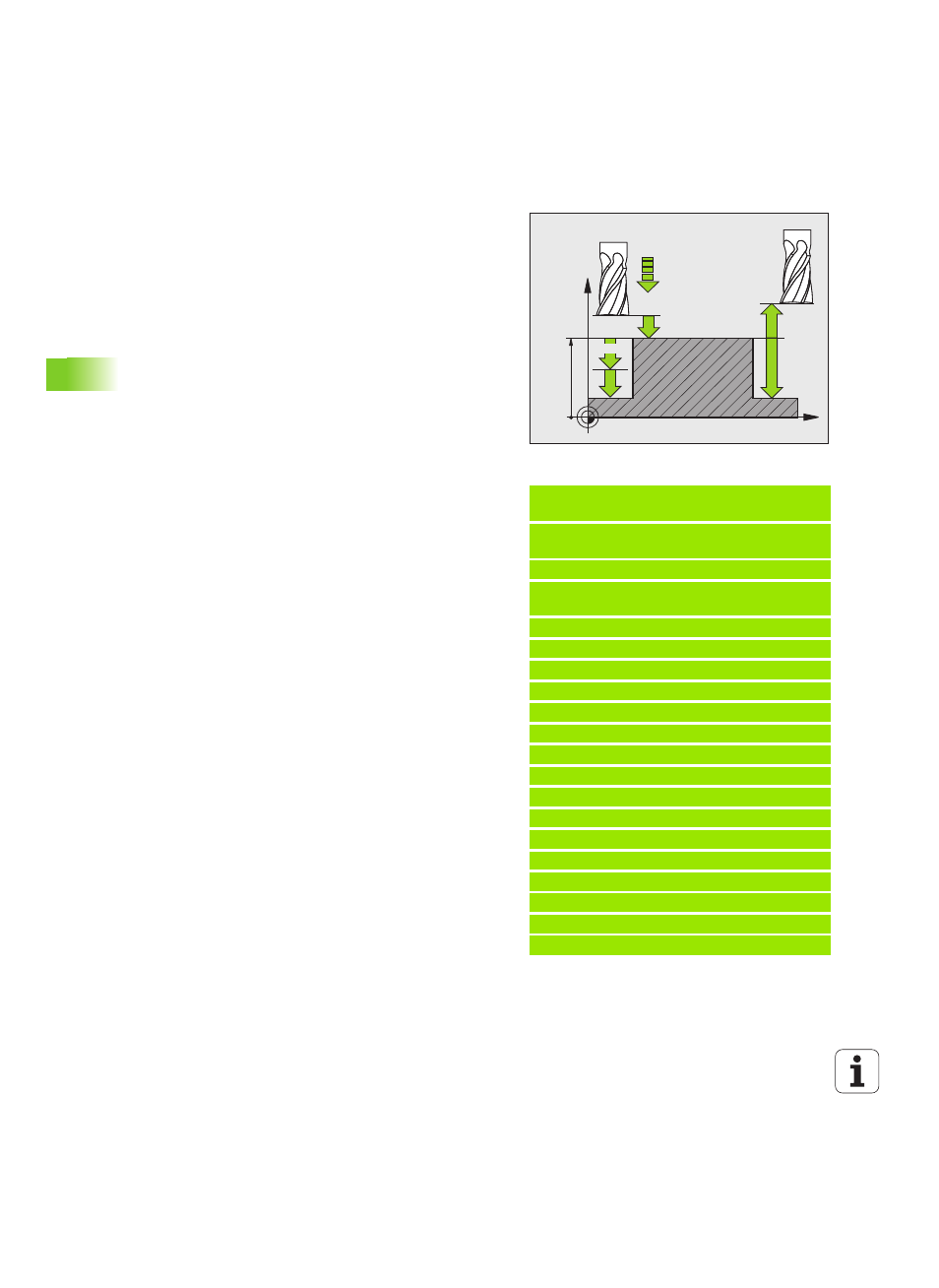

X

Z

Q200

Q201

Q206

Q203

Q204

Q202
