16.13 ИЗМЕРЕНИЕ ПЛОСКОСТИ

(цикл 431, DIN/ISO: G431)

Ход цикла

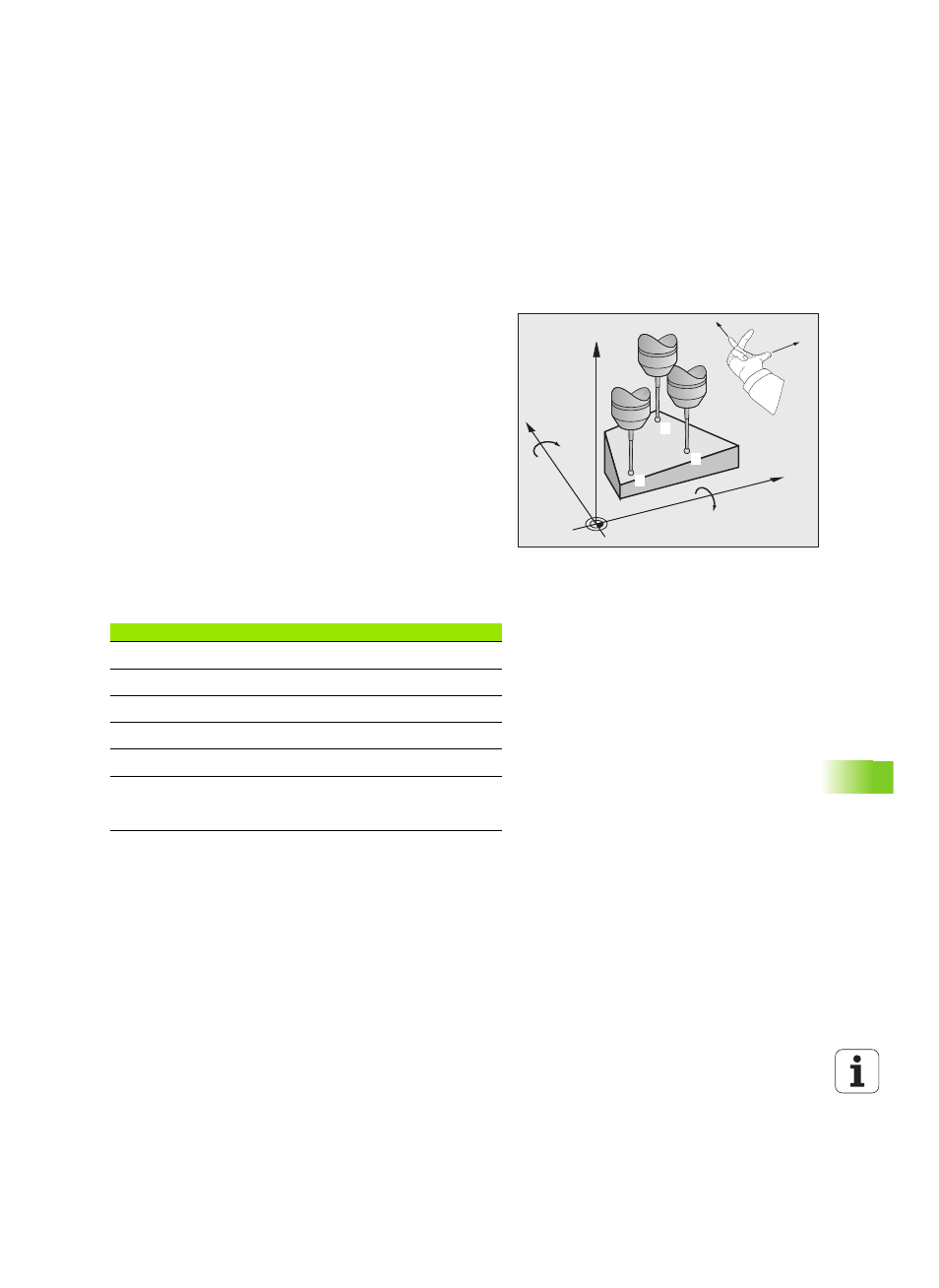

Цикл измерительного щупа 431 определяет угол плоскости путем

измерения трех точек и сохраняет эти значения в системных

параметрах.

1 Система ЧПУ позиционирует измерительный щуп с

ускоренной подачей (значение из MP6150) с помощью

алгоритма позиционирования (смотри „Отработка циклов

измерительного щупа” на странице 344) к

запрограммированной точке измерения

1

и измеряет первую

точку плоскости. При этом ЧПУ отводит измерительный щуп

на безопасное расстояние в направлении, противоположном

заданному направлению перемещения

2 Измерительный щуп перемещается на безопасную высоту,

затем в плоскости обработки к точке измерения

2

и измеряет

там фактическое значение второй точки плоскости

3 После этого щуп перемещается назад на безопасную высоту,

затем в плоскости обработки к точке измерения

3

и измеряет

там фактическое значение третьей точки плоскости

4 После чего ЧПУ возвращает измерительный щуп на

безопасную высоту и сохраняет полученные значения угла в

следующих параметрах Q:

X

Z

Y

1

2

3

+X

+Y

A

B

Номер параметра

Значение

Q158

Угол проекции оси A

Q159

Угол проекции оси B

Q170

Пространственный угол A

Q171

Пространственный угол B

Q172

Пространственный угол C

от Q173 до Q175

Измеренные значения по оси

измерительного щупа (с первого по

третье измерение)
