Параметры цикла – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (34049x-08) Cycle programming
Страница 432
432
Циклы измерительных щупов: автоматический контроль деталей
16.4
ИЗМЕРЕНИЕ
УГ
ЛА
(
цик
л
420, DIN/ISO:
G420)

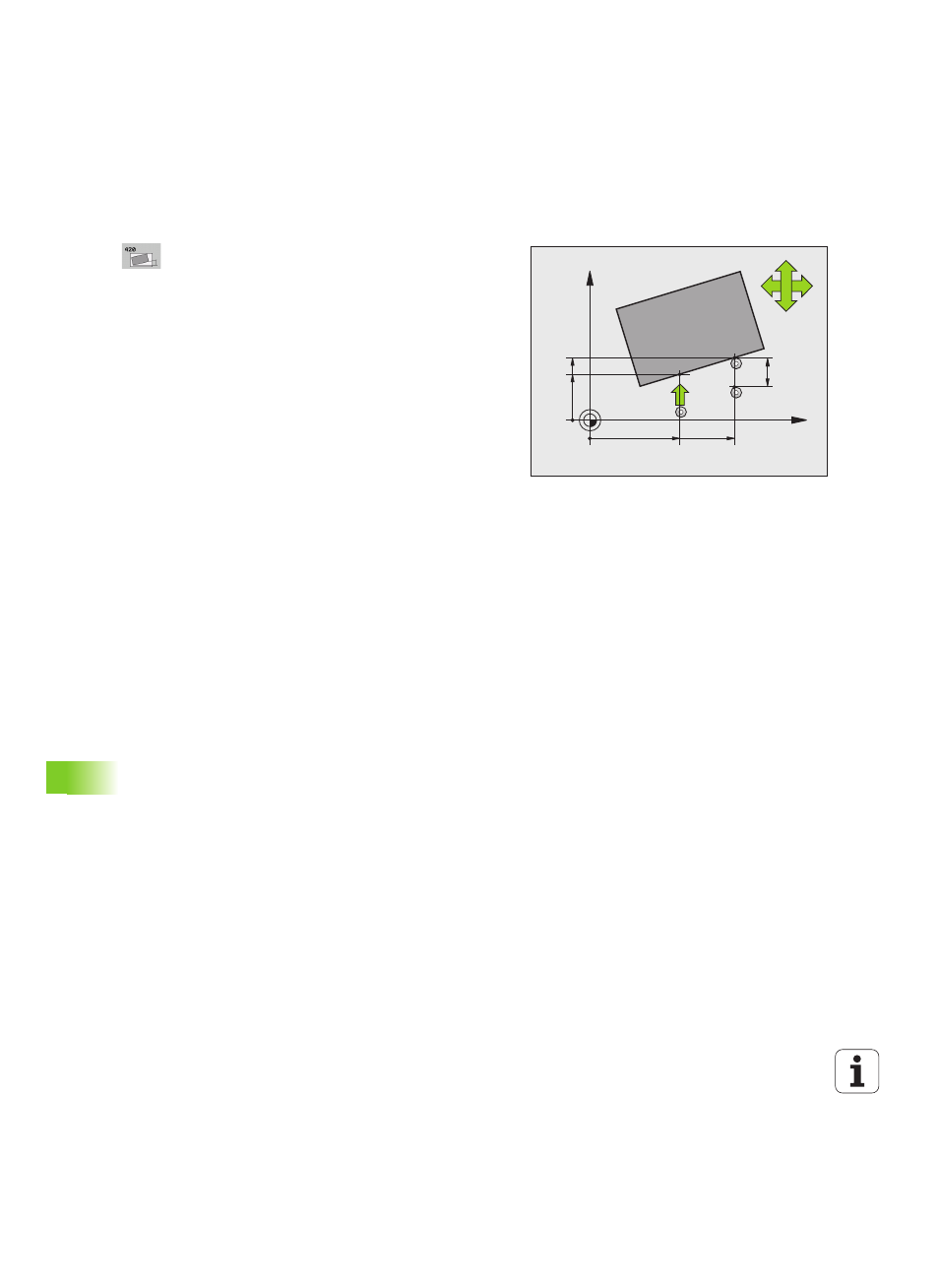

Параметры цикла
1-ая точка измерения по 1-ой оси Q263
(абсолютная): координата первой точки
измерения по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
1-ая точка измерения по 2-ой оси Q264
(абсолютная): координата первой точки
измерения по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
2-ая точка измерения 1-ой оси Q265 (абсолютное
значение): координата второй точки измерения по
главной оси плоскости обработки. Диапазон ввода
от -99999,9999 до 99999,9999
2-ая точка измерения по 2-ой оси Q266
(абсолютная): координата второй точки
измерения по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
Ось измерения Q272: ось, по которой должно
производиться измерение:
1: главная ось = ось измерения
2: вспомогательная ось = ось измерения
3: ось измерительного щупа = ось измерения
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
+
Q267
MP6140
+
Q320
