HEIDENHAIN iTNC 530

397

15.8

ПРИВ

ЯЗКА

К

ВНЕШНЕМУ

УГ

ЛУ

(

цик

л

414, DIN/ISO:

G414)

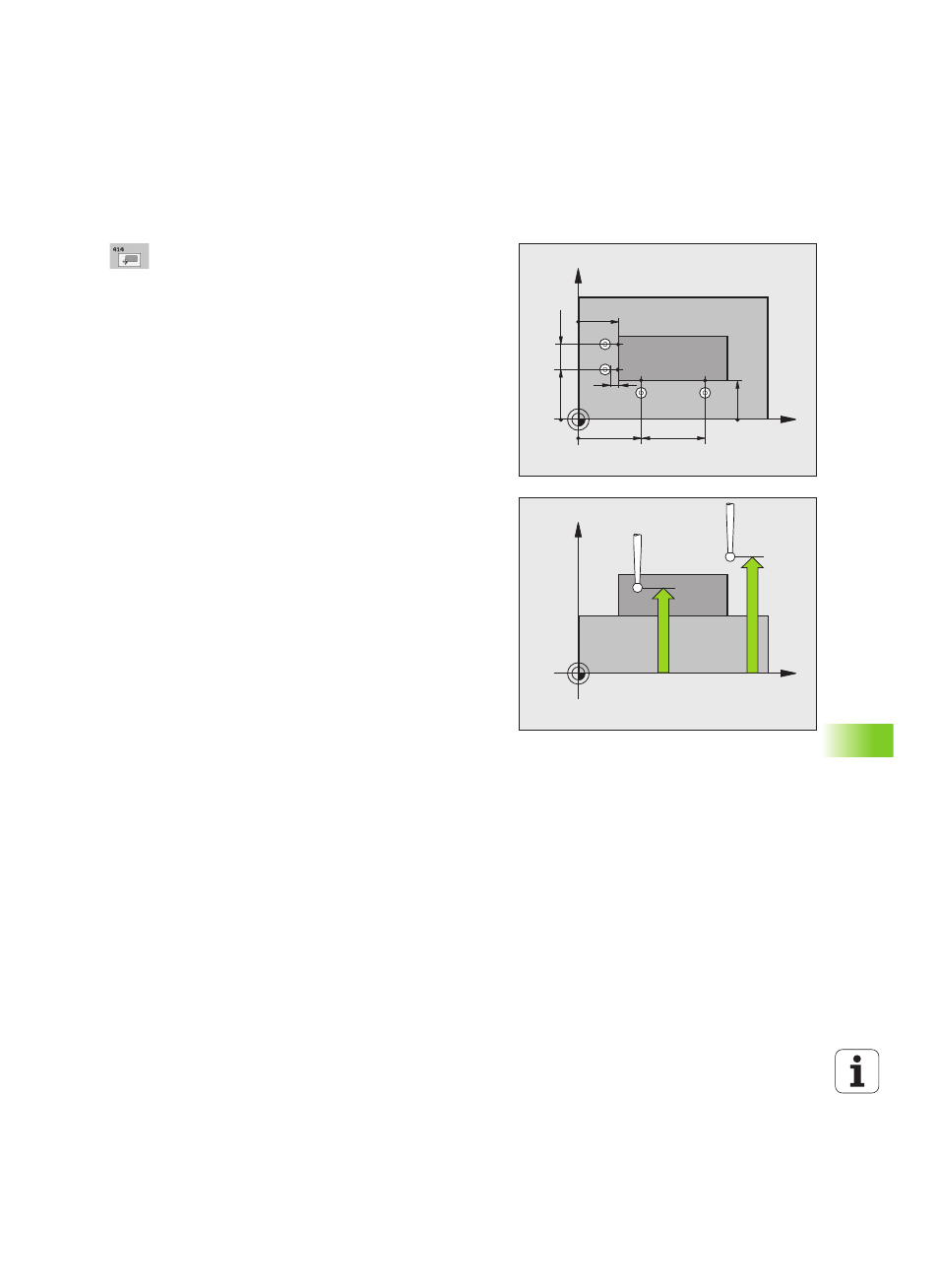

Параметры цикла

1-ая точка измерения 1-ой оси Q263 (абсолютное

значение): координата первой точки измерения по

главной оси плоскости обработки. Диапазон ввода

от -99999,9999 до 99999,9999

1-ая точка измерения 2-ой оси Q264 (абсолютное

значение): координата первой точки измерения по

вспомогательной оси плоскости обработки.

Диапазон ввода от -99999,9999 до 99999,9999

Расстояние 1-я ось Q326 (в приращениях):

расстояние между первой и второй точкой

измерения по главной оси плоскости обработки.

Диапазон ввода от 0 до 99999,9999

3-я точка измерения по 1-ой оси Q296 (абсолютная):

координата третьей точки измерения по главной

оси плоскости обработки. Диапазон ввода от

-99999,9999 до 99999,9999

3-я точка измерения по 2-ой оси Q297 (абсолютная):

координата третьей точки измерения по

вспомогательной оси плоскости обработки.

Диапазон ввода от -99999,9999 до 99999,9999

Расстояние 2-я ось Q327 (в приращениях):

расстояние между второй и третьей точкой

измерения по вспомогательной оси плоскости

обработки. Диапазон ввода от 0 до 99999,9999

Высота измерения по оси щупа Q261 (абсолютное

значение): координата центра сферы (=точки

контакта) по оси измерительного щупа, на которой

должно производиться измерение. Диапазон

ввода от -99999,9999 до 99999,9999

Безопасное расстояние Q320 (в инкрементах):

дополнительное расстояние между точкой

измерения и сферическим наконечником щупа.

Q320 прибавляется к MP6140. Диапазон ввода от

0 до 99999,9999 или через PREDEF

Безопасная высота Q260 (абсолютная): координата

оси измерительного щупа, в которой столкновение

инструмента и заготовки (зажимного

приспособления) невозможно. Диапазон ввода от

-99999,9999 до 99999,9999 или через PREDEF

X

Y

Q297

Q263

Q326

Q264

Q296

Q327

MP6140

+

Q320

X

Y

Q261

Q260
