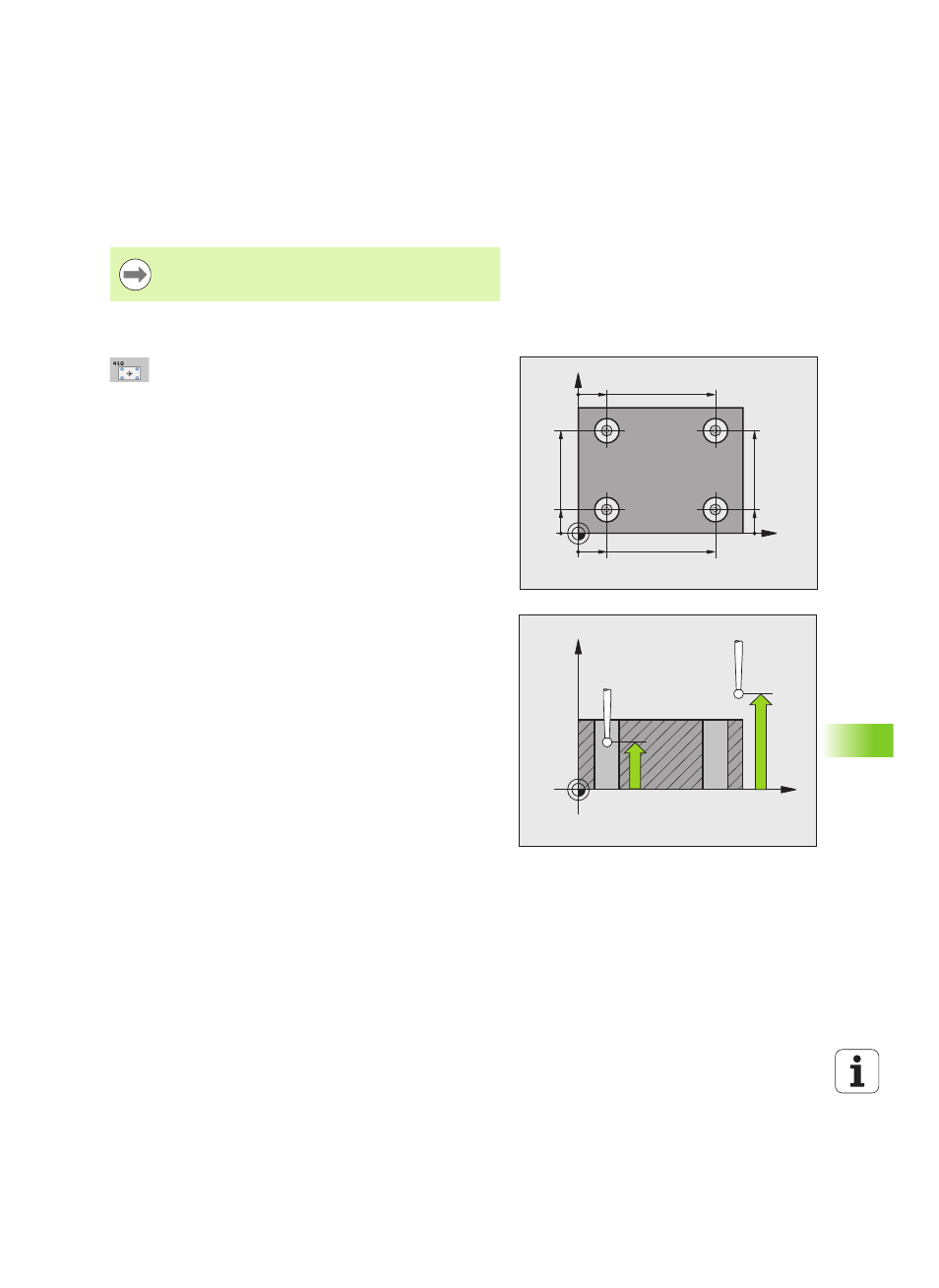

HEIDENHAIN iTNC 530

411

15.12

ПРИВ

ЯЗ

КА

К

ЦЕНТР

У

4

ОТВЕР

С

ТИЙ

(

цик

л

418, DIN/ISO:

G418)

Учитывайте при программировании!

Параметры цикла

1-й центр 1-ой оси Q268 (абсолютное значение):

центр 1- го отверстия по главной оси плоскости

обработки. Диапазон ввода от -99999,9999 до

99999,9999

1-й центр 2-ой оси Q269 (абсолютное значение):

центр 1- го отверстия по вспомогательной оси

плоскости обработки. Диапазон ввода от

-99999,9999 до 99999,9999

2-й центр 1-ой оси Q270 (абсолютное значение):

центр 2- го отверстия по главной оси плоскости

обработки. Диапазон ввода от -99999,9999 до

99999,9999

2-й центр 2-ой оси Q271 (абсолютное значение):

центр 2- го отверстия по вспомогательной оси

плоскости обработки. Диапазон ввода от

-99999,9999 до 99999,9999

3-й центр 1-ой оси Q316 (абсолютное значение):

центр 3- го отверстия по главной оси плоскости

обработки. Диапазон ввода от -99999,9999 до

99999,9999

3-й центр 2-ой оси Q317 (абсолютное значение):

центр 3- го отверстия по вспомогательной оси

плоскости обработки. Диапазон ввода от

-99999,9999 до 99999,9999

4-й центр 1-ой оси Q318 (абсолютное значение):

центр 4- го отверстия по главной оси плоскости

обработки. Диапазон ввода от -99999,9999 до

99999,9999

4-й центр 2-ой оси Q319 (абсолютное значение):

центр 4- го отверстия по вспомогательной оси

плоскости обработки. Диапазон ввода от

-99999,9999 до 99999,9999

Высота измерения по оси щупа Q261 (абсолютное

значение): координата центра сферы (=точки

контакта) по оси измерительного щупа, на которой

должно производиться измерение. Диапазон

ввода от -99999,9999 до 99999,9999

Безопасная высота Q260 (абсолютная): координата

оси измерительного щупа, в которой столкновение

инструмента и заготовки (зажимного

приспособления) невозможно. Диапазон ввода от

-99999,9999 до 99999,9999 или через PREDEF

Перед определением цикла должен быть

запрограммирован вызов инструмента для

определения оси измерительного щупа.

X

Y

Q269

Q268

Q270

Q317

Q271

Q318

Q316

Q319

X

Z

Q261

Q260
