298

Циклы: преобразования координат

11

.4

УС

ТА

НОВКА

ТО

Ч

К

И

ПРИВ

ЯЗКИ

(

цик

л

247, DIN/ISO:

G247)

11.4 УСТАНОВКА ТОЧКИ

ПРИВЯЗКИ (цикл 247,

DIN/ISO: G247)

Действие

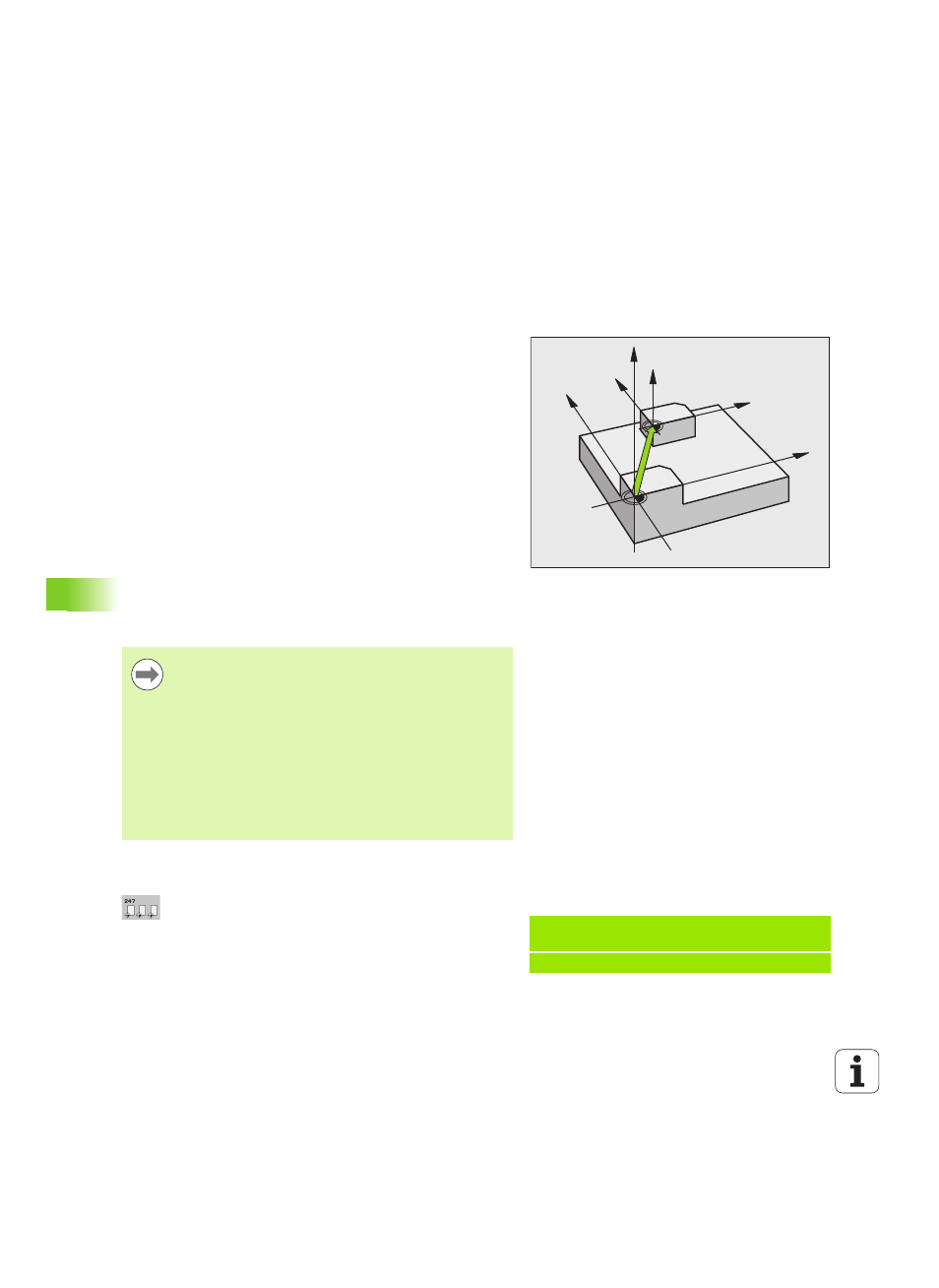

С помощью цикла УСТАНОВКА ТОЧКИ ПРИВЯЗКИ можно

активировать предустановку, заданную в таблице предустановок,

в качестве новой точки привязки.

После определения цикла УСТАНОВКА ТОЧКИ ПРИВЯЗКИ все

вводимые координаты и смещения нулевых точек (абсолютные и

в приращениях) привязываются к новой предустановке.

Индикация состояния

В индикации состояния ЧПУ показывает активный номер

предустановки за символом точки привязки.

Учитывайте перед программированием!

Параметры цикла

Номер точки привязки?: из таблицы предустановок

задайте номер точки привязки, которая должна

быть активирована. Диапазон ввода от 0 до 65535

Z

Z

X

X

Y

Y

При активации точки привязки из таблицы

предустановок ЧПУ отменяет активное смещение

нулевой точки.

ЧПУ задает предустановку только по тем осям, для

которых определены значения в таблице

предустановок. Точка привязки осей, отмеченных

символом -, остается без изменений.

При активации номера 0 предустановки (строка 0)

активируется точка привязки, заданная в последний

раз в ручном режиме работы.

В режиме работы PGM-тест цикл 247 не действует.

Пример: NC-кадры

13 CYCL DEF 247 УСТАНОВКА ТОЧКИ
ПРИВЯЗКИ

Q339=4

;НОМЕР ТОЧКИ ПРИВЯЗКИ
