164 Циклы обработки: фрезерование карманов / островов / канавок
5.4
ФРЕ
З
ЕР
ОВ
АНИЕ
КАНАВКИ
(
цик
л
253, DIN/ISO:
G253)
Параметры цикла
 Объем обработки (0/1/2) Q215: определение
объема обработки:
0: черновая и чистовая обработка
1: только черновая обработка
2: только чистовая обработка
Чистовая обработка боковой поверхности и
чистовая обработка дна выполняются только,
если задан припуск на чистовую обработку (Q368,
Q369)

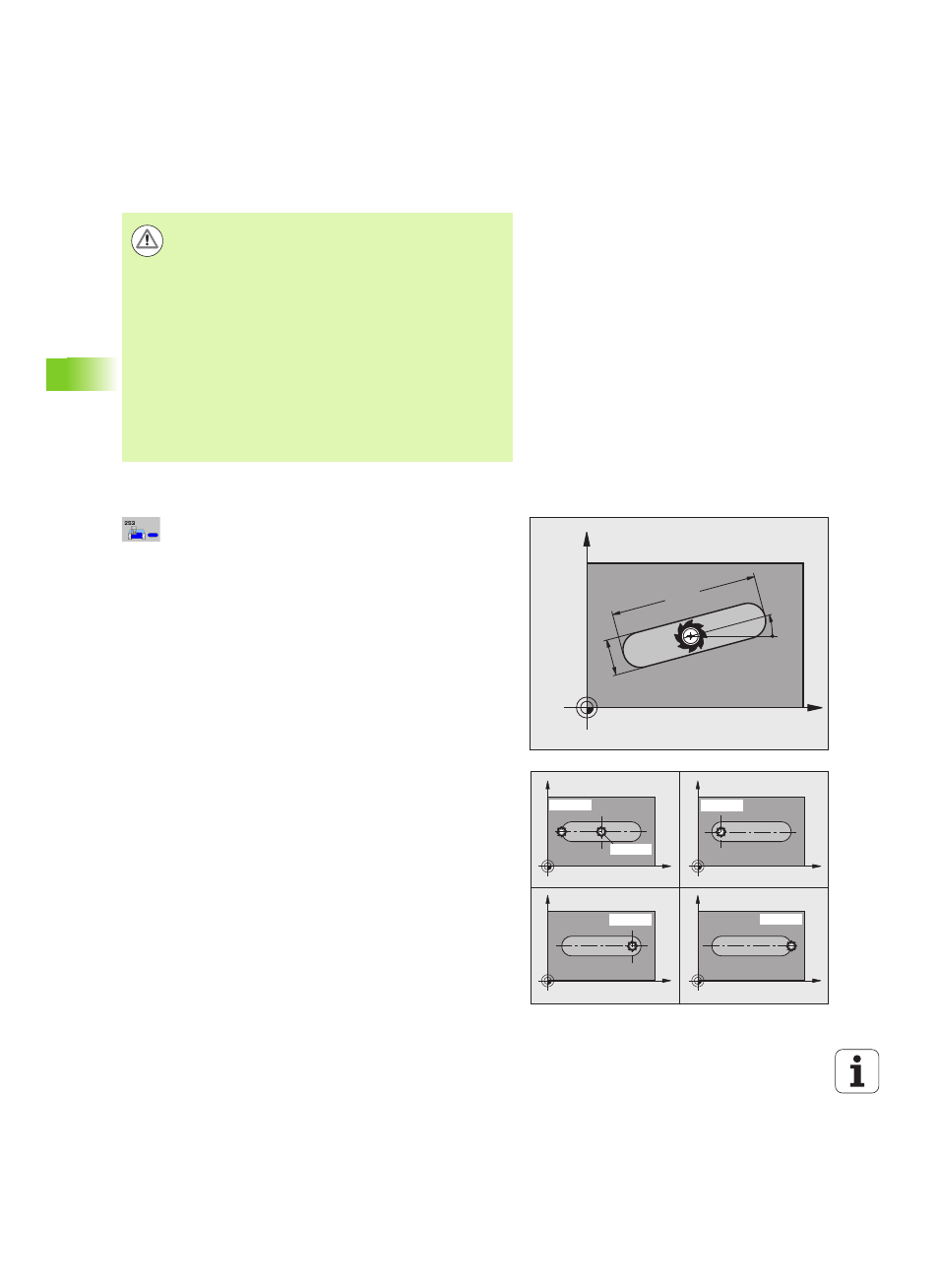

 Длина канавки Q218 (значение параллельно
главной оси плоскости обработки): введите более
длинную сторону паза. Диапазон ввода от 0 до
99999,9999
 Ширина канавки Q219 (значение параллельно
вспомогательной оси плоскости обработки):
введите ширину канавки; если ширина задается
равной диаметру инструмента, то ЧПУ выполняет
только черновую обработку (фрезерование
продольной канавки). Максимальная ширина
канавки при черновой обработке: двойной
диаметр инструмента. Диапазон ввода от 0 до
99999,9999
 Припуск на чистовую обработку стороны Q368 (в
инкрементах): припуск на чистовую обработку в
плоскости обработки
 Поворот Q374 (абсолютный): угол, на который
поворачивается вся канавка. Центр вращения
лежит в точке, в которой находится инструмент
при вызове цикла. Диапазон ввода от -360,000 до
360,000
Осторожно, опасность столкновения!
С помощью машинного параметра 7441 бит 2
задается, должна ли система ЧПУ выдавать
сообщение об ошибке при вводе положительного
значения глубины (бит 2=1) или нет (бит 2=0).
Учтите, что при вводе положительного значения
параметра Глубина система автоматически меняет
знак координат предварительного позиционирования.
Инструмент перемещается по оси инструмента на
ускоренном ходу на безопасное расстояние ниже
поверхности заготовки!
Если Вы вызываете цикл при помощи обработки 2
(только чистовая обработка), система ЧПУ
позиционирует инструмент на ускоренном ходу в точку
первого врезания.
X
Y
Q21
9
Q218
Q374
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
