HEIDENHAIN iTNC 530

283

10.5

ФРЕЗЕР

ОВ

АНИЕ

ПЛОСКОС

Т

ЕЙ

(

цик

л

232, DIN/ISO:

G232)

Учитывайте при программировании!

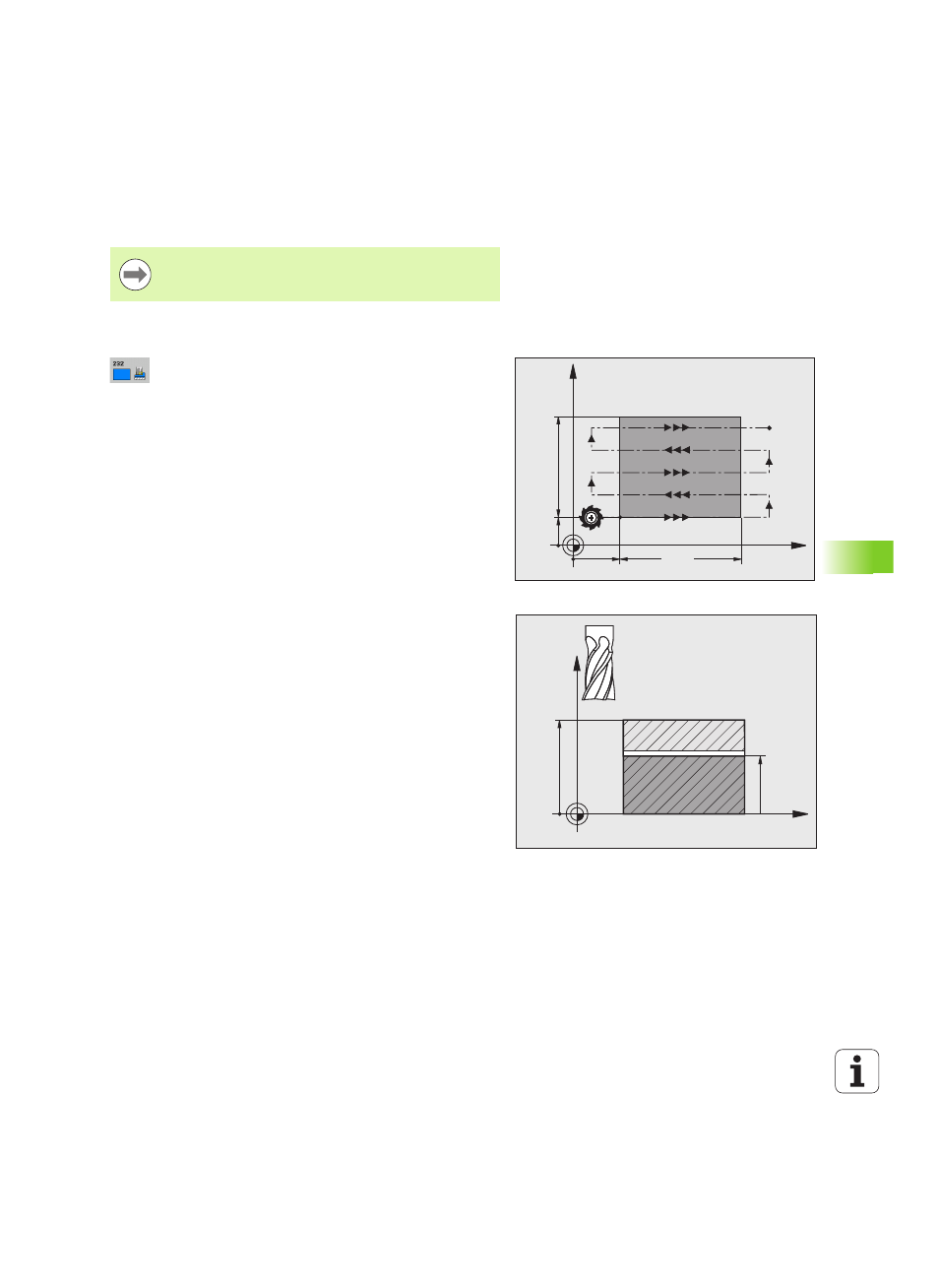

Параметры цикла

Стратегия обработки (0/1/2) Q389: задает, как ЧПУ

должна обрабатывать поверхность:

0: обработка в виде меандра, врезание сбоку с

подачей позиционирования за пределами

обрабатываемой поверхности

1: обработка в виде меандра, врезание сбоку с

подачей фрезерования в пределах

обрабатываемой поверхности

2: построчная обработка, обратный ход и

врезание сбоку с подачей позиционирования

Начальная точка по 1-ой оси Q225 (абсолютная):

координата начальное точки обрабатываемой

поверхности по главной оси плоскости обработки.

Диапазон ввода от -99999,9999 до 99999,9999

Начальная точка по 2-ой оси Q226 (абсолютная):

координата начальной точки обрабатываемой

поверхности по вспомогательной оси плоскости

обработки. Диапазон ввода от -99999,9999 до

99999,9999

Начальная точка по 3-й оси Q227 (абсолютная):

координата поверхности заготовки, по которой

рассчитываются подачи на врезание. Диапазон

ввода от -99999,9999 до 99999,9999

Конечная точка по 3-й оси Q386 (абсолютная):

координата по оси шпинделя, до которой должно

производиться плоское фрезерование

поверхности. Диапазон ввода от -99999,9999 до

99999,9999

Длина 1-й стороны Q218 (в инкрементах): длина

обрабатываемой поверхности по главной оси

плоскости обработки. Помимо знака числа можно

задать направление первой траектории

фрезерования относительно начальной точки по
1-ой оси
. Диапазон ввода от -99999,9999 до

99999,9999

Длина 2-й стороны Q219 (в инкрементах): длина

обрабатываемой поверхности по

вспомогательной оси плоскости обработки.

Помимо знака числа можно задать направление

первой поперечной подачи на врезание

относительно начальной точки по 2-ой оси.

Диапазон ввода от -99999,9999 до 99999,9999

2-ое безопасное расстояние Q204 следует

устанавливать так, чтобы столкновение с заготовкой

или зажимными приспособлениями исключалось.

X

Y

Q226

Q225

Q21

9

Q218

X

Z

Q227

Q386
