HEIDENHAIN iTNC 530 245
8.4
БОКОВ
А
Я
ПОВЕР
Х
НОС
ТЬ
ЦИЛИНДР
А
,
фрез
еров
ание
ре
бра
(
цик
л
29,
DIN/ISO:
G129,
опция
ПО
- 1)
8.4 БОКОВАЯ ПОВЕРХНОСТЬ
ЦИЛИНДРА, фрезерование
ребра (цикл 29, DIN/ISO: G129,
опция ПО- 1)
Ход цикла

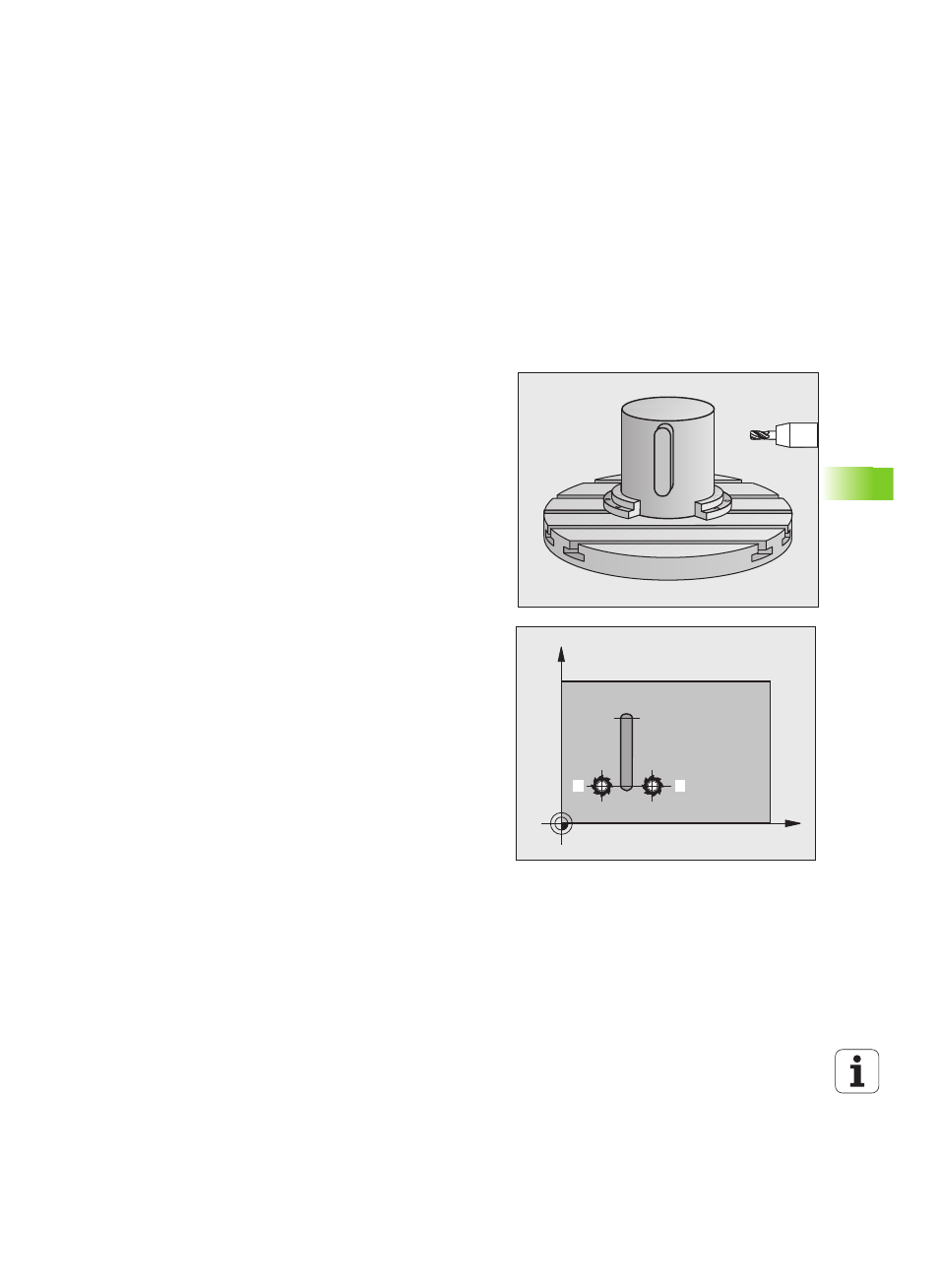

С помощью этого цикла можно перенести определенное на
образующей ребро на боковую поверхность цилиндра. Система
ЧПУ так устанавливает инструмент во время выполнения этого
цикла, что при активной поправке на радиус стенки всегда
находятся параллельно по отношению друг к другу.
Программируйте траекторию центра ребра с заданием поправки
на радиус инструмента. C помощью поправки на радиус
определяется, как ЧПУ выполняет ребро - попутно или встречно.
В конечных точках ребра ЧПУ, как правило, добавляет полукруг,
радиус которого соответствует половине ширины ребра.
1 Система ЧПУ позиционирует инструмент над точкой старта
обработки. Точку старта ЧПУ рассчитывает на основании
значений ширины ребра и диаметра инструмента. Эта точка
находится (со смещением на половину ширины ребра и
диаметра инструмента) рядом с первой определенной в
подпрограмме контура точкой. Поправка на радиус
определяет, начнется обработка с левой ( 1 , RL=попутно) или
с правой стороны ( 2 , RR=встречно)
2 После того, как система ЧПУ позиционирует инструмент на
первую глубину врезания, инструмент плавно перемещается
по дуге окружности к стенке ребра с подачей фрезерования
Q12. При необходимости учитывается припуск на чистовую
обработку боковой поверхности.
3 На первой глубине врезания инструмент выполняет
фрезерование с подачей Q12 вдоль стенки ребра до тех пор,
пока ребро не будет изготовлено полностью
4 После чего инструмент возвращается в точку старта на
плоскости обработки по касательной к контуру
5 Шаги с 2 по 4 повторяются до тех пор, пока не будет достигнута
запрограммированная глубина фрезерования Q1
6 Затем инструмент возвращается по оси инструмента на
безопасную высоту или на запрограммированную в последнем
перед циклом позицию (зависит от параметра станка 7420)
C
Z
1 2
