Циклы измерительного щупа: автоматическое определение точек привязки

15.6

ПРИЯЗКА

К

ЦЕНТР

У

КР

УГ

ЛОГ

О

КАР

М

АНА

(

цик

л

412, DIN/ISO: G412)

Учитывайте при программировании!

Параметры цикла

Центр по 1-ой оси Q321 (абсолютный): центр

кармана по главной оси плоскости обработки.

Диапазон ввода от -99999,9999 до 99999,9999

Центр по 2-ой оси Q322 (абсолютный): центр

кармана по вспомогательной оси плоскости

обработки. При программировании Q322 = 0 ЧПУ

выравнивает центр отверстия по положительной

оси Y; при программировании Q322 неравным 0

ЧПУ ориентирует центр отверстия на заданную

позицию. Диапазон ввода от -99999,9999 до

99999,9999

Заданный диаметр Q262: приблизительный

диаметр круглого кармана (отверстия). Введите

заниженное значения. Диапазон ввода от 0 до

99999,9999

Начальный угол Q325 (абсолютный): угол между

главной осью плоскости обработки и первой

точкой измерения. Диапазон ввода от -360,0000

до 360,0000

Шаг угла Q247 (в приращениях): угол между двумя

точками измерения, знак перед шагом угла задает

направление вращения (- = по часовой стрелке), в

котором измерительный щуп перемещается к

следующей точке измерения. Если вы хотите

измерить дугу окружности, то программируйте шаг

угла менее 90°. Диапазон ввода от -120,0000 до

120,0000

Внимание, опасность столкновения!

Во избежание столкновения между измерительным

щупом и обрабатываемой деталью заданный диаметр

кармана (отверстия) лучше вводить заниженным.

Если размеры кармана и безопасное расстояние не

допускают предварительного позиционирования

вблизи точек измерения, то система ЧПУ производит

измерение всегда исходя из центра кармана. В этом

случае измерительных щуп не перемещается на

безопасную высоту между четырьмя точками

измерения.

Чем меньше запрограммированный шаг угла, тем

менее точно ЧПУ рассчитывает точку привязки

Минимальное вводимое значение: 5°.

Перед определением цикла должен быть

запрограммирован вызов инструмента для

определения оси измерительного щупа.

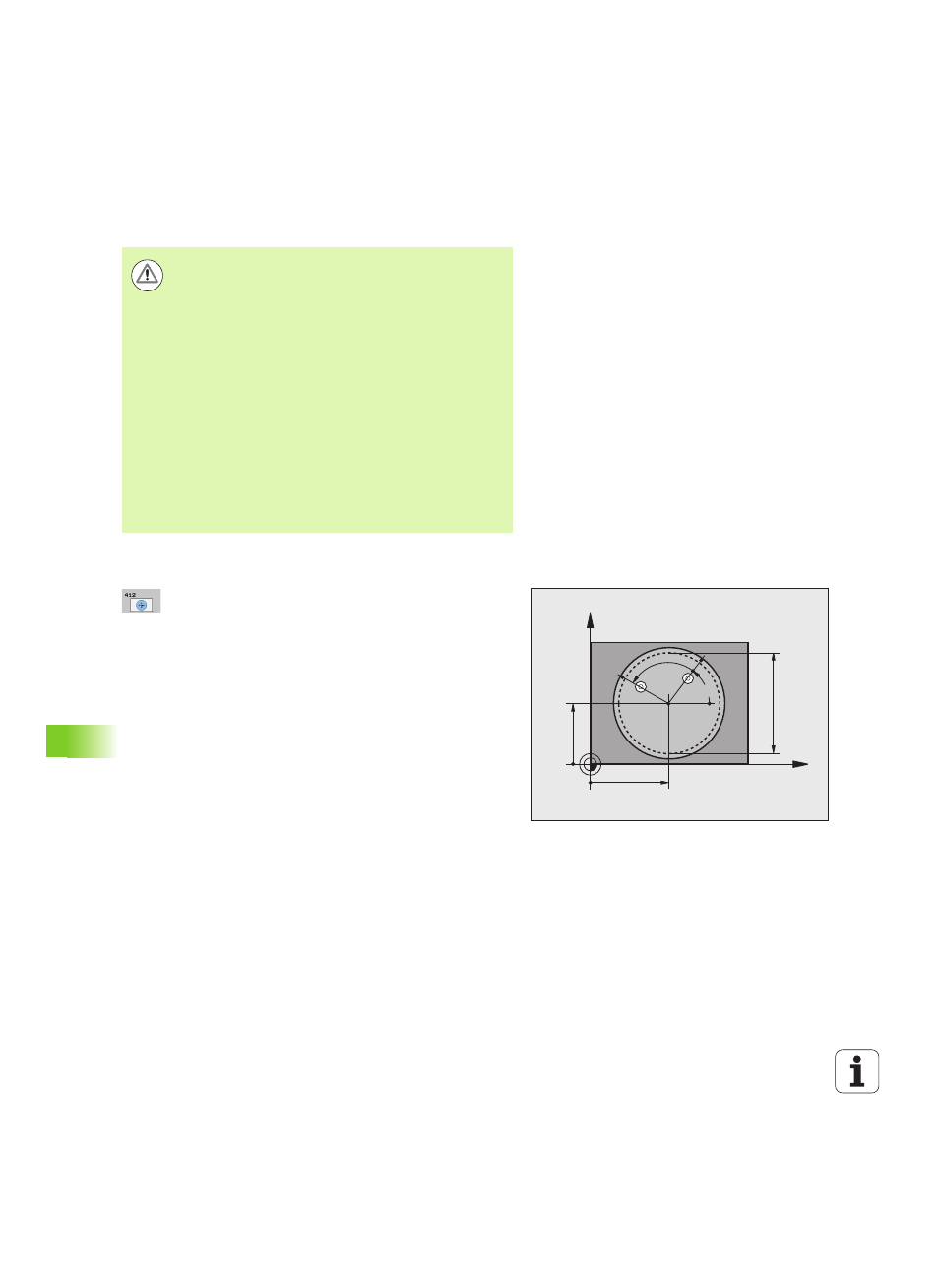

X

Y

Q322

Q321

Q262

Q325

Q247
