172

Циклы обработки: фрезерование карманов / островов / канавок

5.5

КР

УГ

ЛАЯ

КАНАВКА

(

цик

л

254, DIN/ISO:

G254)

Безопасное расстояние Q200 (в инкрементах):

расстояние между торцевой стороной

инструмента и поверхностью заготовки. Диапазон

ввода от 0 до 99999,9999 или через PREDEF

Координата поверхности заготовки Q203

(абсолютная): абсолютная координата

поверхности заготовки. Диапазон ввода от

-99999,9999 до 99999,9999

2-ое безопасное расстояние Q204 (в инкрементах):

координата по оси шпинделя, на которой

невозможно столкновение инструмента и

заготовки (зажимного приспособления). Диапазон

ввода от 0 до 99999,9999 или через PREDEF

Стратегия погружения Q366: вид стратегии

врезания:

0 = перпендикулярное врезание. Независимо от

определенного в таблице инструментов угла

врезания ANGLE система ЧПУ погружает

инструмент перпендикулярно

1 = врезание по спирали. В таблице инструмен-

тов угол врезания ANGLE для активного инстру-

мента должен быть задан неравным 0. В против-

ном случае программа выдаст сообщение об

ошибке. Врезаться необходимо только по спи-

рали, если для этого достаточно места

2 = врезание маятниковым движением. В таблице

инструментов угол врезания ANGLE для активно-

го инструмента должен быть задан неравным 0. В

противном случае программа выдаст сообщение

об ошибке. ЧПУ может выполнить врезание маят-

никовым движением, если длина перемещения на

сегменте окружности составляет как минимум

трехкратное значение диаметра инструмента.

Альтернативно PREDEF

Подача чистовой обработки Q385: скорость

перемещения инструмента при чистовой

обработке боковых поверхностей и дна в мм/мин.

Диапазон ввода от 0 до 99999,999 или через
FAUTO, FU, FZ

Привязка подачи (от 0 до 3) Q439: выбор, к чему

относится запрограммированная подача:

0 = подача относится к траектории центра

инструмента

1 = только при чистовой обработке боковой

поверхности подача относится к режущей

кромке инструмента, в противном случае — к

траектории центра

2 = при чистовой обработке боковой

поверхности и при чистовой обработке боковой

поверхности подача относится к режущей

кромке инструмента, в противном случае — к

траектории центра

3 = подача всегда относится к режущей кромке

инструмента, в противном случае — к

траектории центра

Пример: NC-кадры

8 CYCL DEF 254 КРУГЛАЯ КАНАВКА

Q215=0

;ОБЪЕМ ОБРАБОТКИ

Q219=12 ;ШИРИНА КАНАВКИ
Q368=0.2 ;ПРИПУСК СБОКУ
Q375=80 ;ДИАМЕТР СЕГМЕНТА
Q367=0

;ПРИВЯЗКА ПОЛОЖЕНИЯ

КАНАВКИ

Q216=+50 ;ЦЕНТР 1-ОЙ ОСИ
Q217=+50 ;ЦЕНТР 2-ОЙ ОСИ
Q376=+45 ;НАЧ. УГОЛ
Q248=90 ;УГОЛ РАСКРЫТИЯ
Q378=0

;ШАГ УГЛА

Q377=1

;КОЛИЧЕСТВО ПРОХОДОВ

Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ
Q201=-20 ;ГЛУБИНА
Q202=5

;ГЛУБИНА ВРЕЗАНИЯ

Q369=0.1 ;ПРИПУСК НА ГЛУБИНЕ
Q206=150 ;ПОДАЧА НА ВРЕЗАНИЕ
Q338=5

;ВРЕЗАНИЕ ЧИСТ. ОБРАБ.

Q200=2

;БЕЗОПАСНОЕ РАССТОЯНИЕ

Q203=+0 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2-ОЕ БЕЗОП. РАССТОЯНИЕ
Q366=1

;ВРЕЗАНИЕ

Q385=500 ;ПОДАЧА ЧИСТ.ОБР.
Q439=0

;ПРИВЯЗКА ПОДАЧИ

9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3

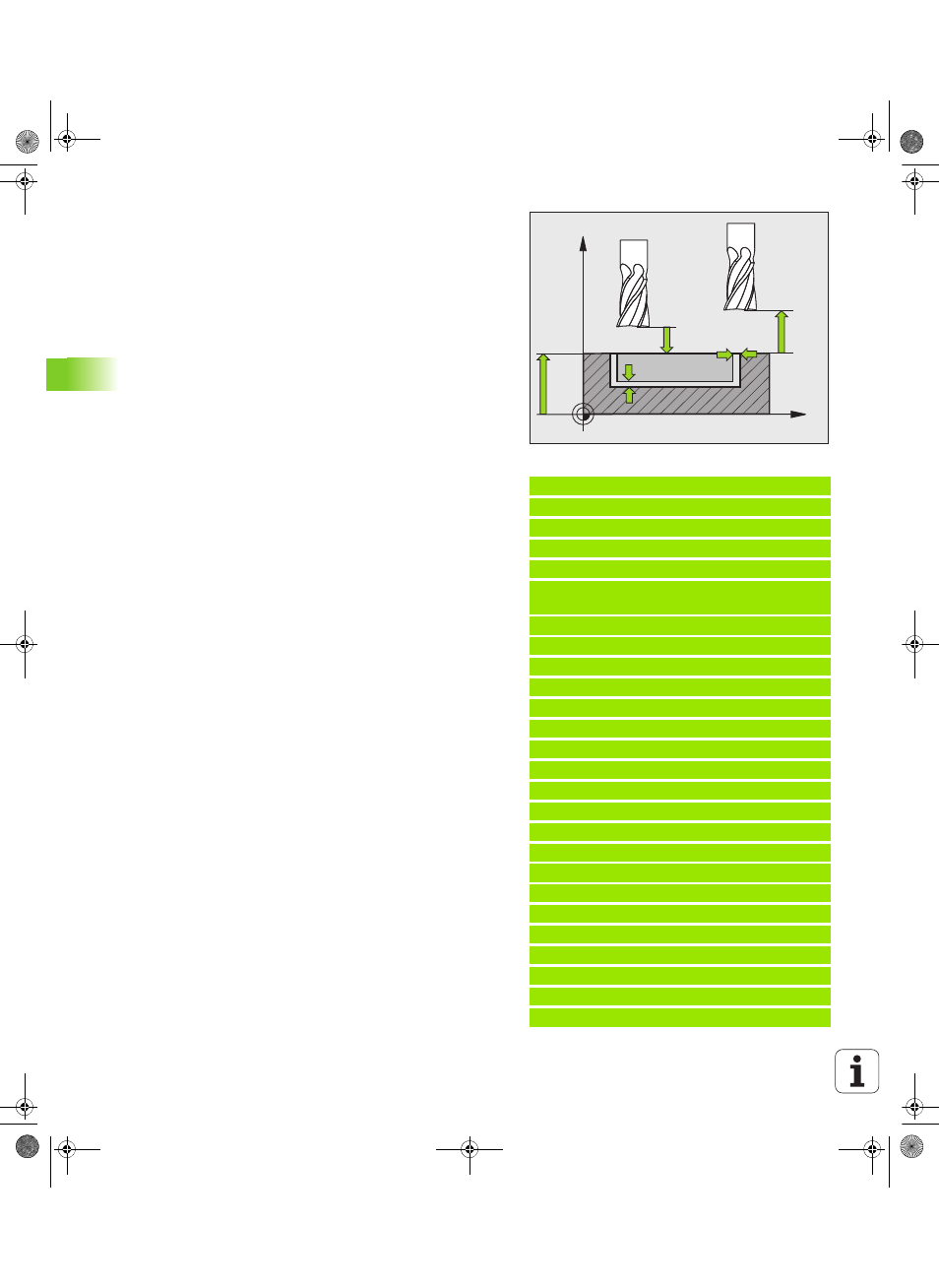

X

Z

Q200

Q204

Q203

Q369

Q368
