15.8 ПРИВЯЗКА К ВНЕШНЕМУ
УГЛУ (цикл 414, DIN/ISO: G414)
Ход цикла

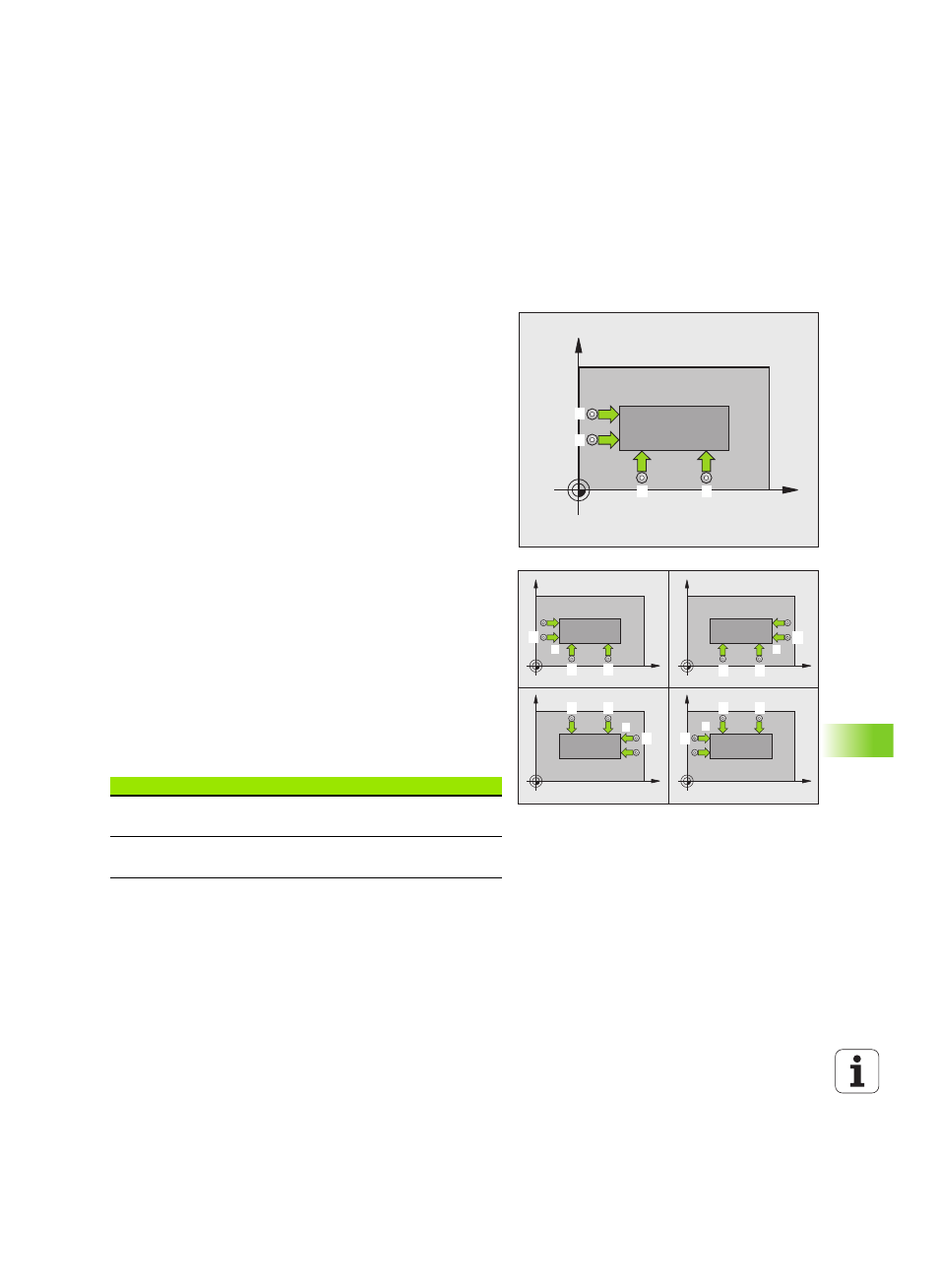

Цикл измерительного щупа 414 определяет точку пересечения
двух прямых и задает ее в качестве точки привязки. Также
система ЧПУ может записывать эту точку пересечения в таблицу
нулевых точек или в таблицу предустановок.
1 Система ЧПУ позиционирует измерительный щуп с
ускоренной подачей (значение из MP6150) с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 344) в точку измерения
1
(см. рис. справа вверху). При этом ЧПУ отводит
измерительный щуп на безопасное расстояние в
направлении, противоположном заданному направлению
перемещения
2 Затем измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (MP6120). ЧПУ
определяет направление измерения автоматически в
зависимости от запрограммированной 3 точки измерения
3 После этого щуп перемещается к следующей точке измерения
2
и выполняет второе измерение
4 Система ЧПУ позиционирует щуп в точке измерения
3
, потом
в точке измерения
4
, выполняет там третий и, соответственно,
четвертый замер и позиционирует измерительный щуп в центр
отверстия
5 После чего ЧПУ позиционирует щуп обратно на безопасную
высоту, обрабатывает полученную точку привязки в
зависимости от параметров цикла Q303 и Q305 (смотри
„Сохранение рассчитанной точки привязки в памяти” на
странице 370) и сохраняет координаты угла в параметрах Q
6 При необходимости ЧПУ определяет точку привязки по оси
измерительного щупа за отдельный измерительных ход
X
Y
1
2
4
3
X
Y
X
Y
X
Y
X
Y
A
B
C
D
1
2
3
2
1
3
1
2
3
2
1
3
Номер параметра
Значение
Q151
Фактическое значение угла на главной
оси
Q152
Фактическое значение угла на
вспомогательной оси
